Grundfos Control MPC Montage- Und Betriebsanleitung Seite 644

7.1 Képernyő
D

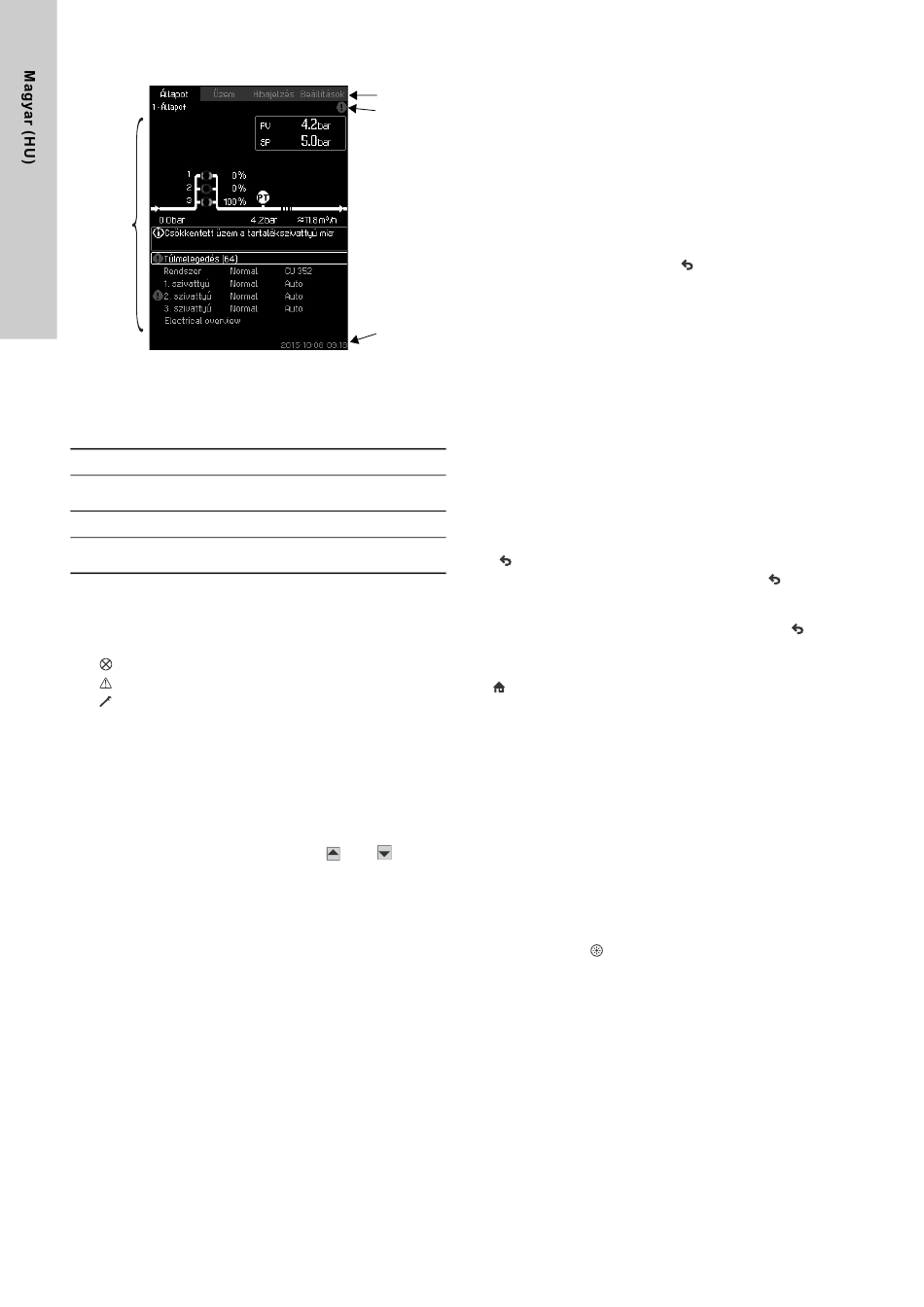

5. ábra Képernyő elrendezése
7.1.1 Menüsor
Az (A) menüsor a 5. ábrán látható.
A kijelzőn négy fő menü van:
Állapot A rendszer állapotának jelzése
Üzemi paraméterek, például alapjel
Üzem
megváltoztatása
Hibajelzés Hibanapló a hibakereséshez
A beállítások megváltoztatása
Beállítások
(jelszavas védelem lehetséges)
7.1.2 Fősor
A (B) fősor a 5. ábrán látható. Ezen az alábbiak láthatók:
• a képernyő száma és neve (bal oldal)
• a kiválasztott menü (bal oldal)
• a jel hibajelzés esetén (jobb oldal)
• a jel figyelmeztetés esetén (jobb oldal)
• a jel a szerviz nyelv használata esetén (jobb oldal).
7.1.3 Grafikus ábrázolás
A grafikus ábrázolás (D) lehet állapot, kijelzés vagy más elem
megjelenítése a menürendszerben való helyzettől függően.
Az illusztráció megjelenítheti a teljes rendszert vagy annak egy
részét, illetve különböző beállításokat.
7.1.4 Gördítő sáv
Ha a grafikus ábrázolás elemeinek listája nem fér el a kijelzőn,
akkor a jobboldalt görgetősáv jelenik meg a
Ezen jelek segítségével mozoghat fel és le a listában.
7.1.5 Alsó sor
A alsó sorban (C) a dátum és az idő látható.
644
7.2 Gombok és jelzőfények
A CU 352 azon gombjai aktívak (2-10 pozíció, 4. ábra), amelyek
A
világítanak.
B
7.2.1 Nyíl jobbra (2. poz.)
A [>] gomb megnyomásával a menürendszer következő
menüjébe léphet. Ha megnyomja a [>] gombot, amikor
a "Beállítások" menü ki van emelve, azzal az "Állapot" menübe
lép.
7.2.2 Súgó gomb (3. poz.)
Amikor ez a jel világít, az adott képernyő súgószövege jeleníthető
meg.
A segítségre szolgáló szöveget az
7.2.3 Fel és Le gomb (4. és 5. poz.)
A [ ∨ ] és [ ∧ ] jelek segítségével mozoghat le és fel a listában.
Kiválaszthatja az adott szöveget az [ok] gomb megnyomásával,
C
ha az be van keretezve.
Ha egy szöveg ki van jelölve, és megnyomja a [ ∧ ] gombot, akkor
a jelölés eggyel feljebb tolódik. Ha megnyomja a [ ∨ ] gombot,
akkor a kijelölés eggyel lejebb tolódik.
Ha a [ ∨ ] gombot a lista utolsó sorában nyomja meg, akkor
a kijelölés az első sorra ugrik.
Ha a [ ∧ ] gombot a lista első sorában nyomja meg, akkor
a kijelölés az utolsó sorra ugrik.
7.2.4 Plusz és Mínusz gomb (6. és 7. poz.)
Növelje vagy csökkentse az értéket a [+] és [-] segítségével.
Mentse a beállítást az [ok] gombbal.
7.2.5 Vissza (8. poz.)
Az gombbal visszaléphet a menüben az előző képernyőre.
Ha megváltoztat egy értéket, majd megnyomja az
akkor az új értéket nem menti el. Lásd még
fejezet.
Ha megnyomja az [ok] gombot, mielőtt megnyomná az
az új értéket elmenti. Lásd még
7.2.6 Kezdőképernyő (Home) gomb (poz. 9)
A gomb megnyomásával visszatérhet a "Állapot" menübe.
7.2.7 OK (10. poz.)
A gombot használja beviteli gombként.
Egy érték módosítása ugyancsak ezzel a gombbal
kezdeményezhető. Ha megváltoztatott egy értéket, akkor meg
kell nyomnia az [ok]-t a változtatások elmentéséhez.
7.2.8 Jelzőfények (poz. 11 és 12)
A kezelőpanelen található egy zöld, és egy piros jelzőfény.
A zöld jelzőfény világít, ha a rendszer üzemel, és villog, ha le van
és a jellel.
állítva.
Hibajelzés vagy figyelmeztetés esetén kigyullad a piros jelzőfény.
A hiba azonosítására a hibanapló szolgál.
7.2.9 Fényerő (13. poz.)
Ezzel a gombbal változtathatja meg a kijelző fényerejét:
1. Nyomja meg a
2. Állítsa be a fényerőt a [+] és [-] gombokkal.
7.2.10 Háttérvilágítás
Ha 15 perc eltellik gombnyomás nélkül, akkor a panel
háttérvilágítása elhalványodik, és az "Állapot" menü jelenik meg.
A háttérvilágítás bármelyik gomb megnyomásával
bekapcsolható.
-el zárhatja be.
7.2.7 OK (10. poz.)
7.2.7 OK (10. poz.) fejezet.
-t.
gombot,
-t, akkor
