8.7.27 Functions of digital inputs (4.3.7.1)

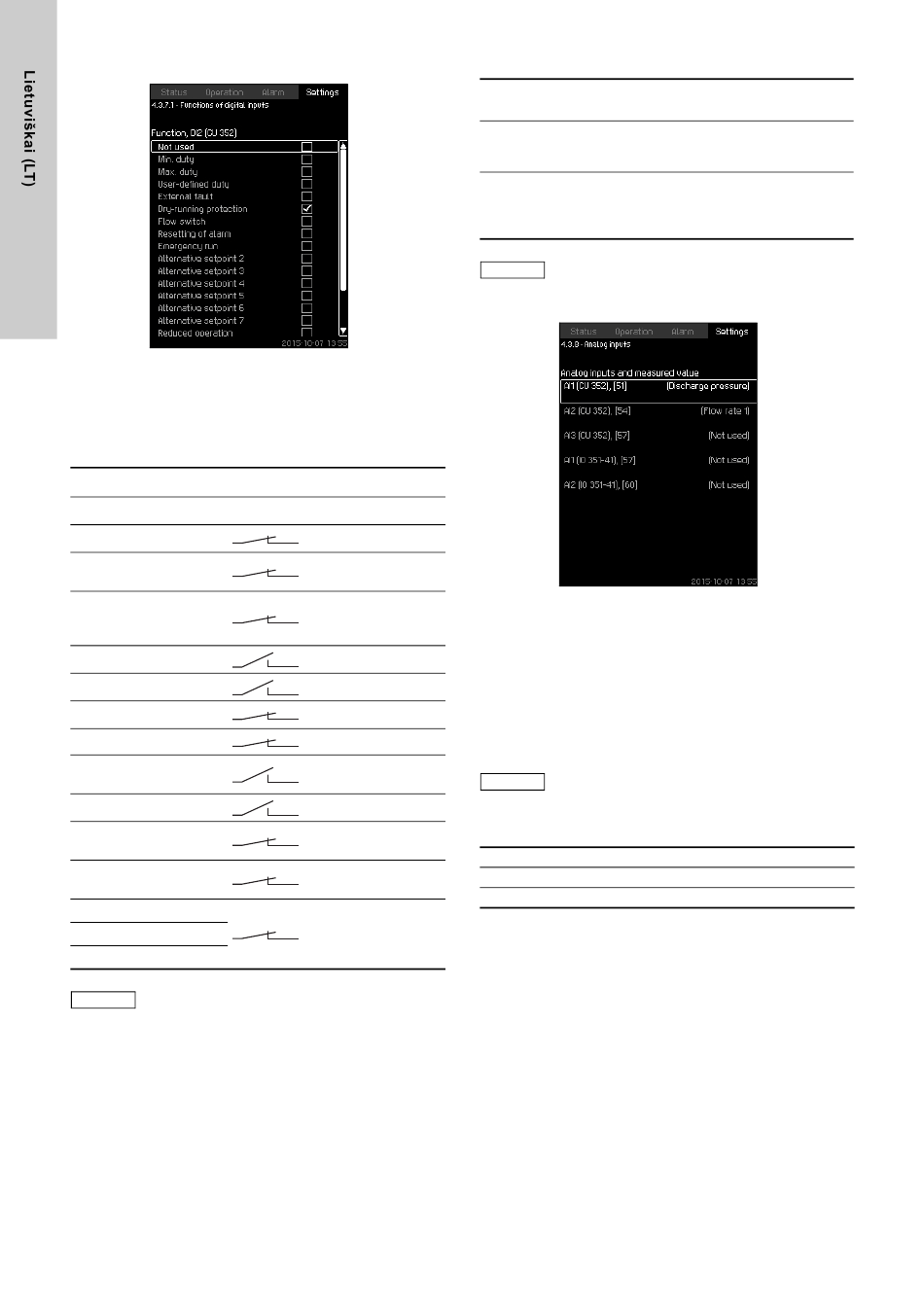

73. pav. Functions of digital inputs
Aprašymas
Skaitmeniniams įėjimams galima priskirti funkcijas.
Nustatymo galimybės
Kiekviename ekrane galima pasirinkti vieną funkciją.
Funkcija Aktyvuojamas kontaktas
Not used
Min. duty
Max. duty
User-defined duty
External fault
Dry-running protection
Flow switch
Resetting of alarm
Emergency run
Fault, pilot pump
Alternative setpoint 2 - 7
Reduced operation
Stop pump 1 - 6
Stop pilot pump
Stop backup pump
Šiame ekrane galima pasirinkti tik siurblius, kurie yra
Pastaba
sistemoje nustatyti.
Daugiau informacijos apie funkcijas pateikta atitinkamuose
skyriuose.
Paprastai pasirinktą funkciją aktyvuoja uždarytas kontaktas.
Nustatymas valdymo skydeliu
• Nustatymai > Secondary functions > Stop function > Digital
inputs.
802
= Darbo režimas "Min."
Darbo režimas
=
"Maks."
Darbo režimas
= "Vartotojo
nustatymai"
= Išorinis sutrikimas
= Vandens trūkumas
= Debitas
= Aliarmų panaikinimas
Darbo režimas
=
"Emergency run"
= Sutrikimas
Kontrolinės vertės
=
pasirinkimas
"Reduced operation"
=
aktyvavimas
Siurblys
=
sustabdomas
Gamyklinis nustatymas
Skaitmeninis
Funkcija
įėjimas
Išorinis start/stop. Atidarytas kontaktas =
DI1 (CU 352) [10] stop.
Pastaba. Įėjimo Nr. 1 negalima pakeisti.
Vandens trūkumo sekimas (apsauga nuo
sausosios eigos). Atidarytas kontaktas =
DI2 (CU 352) [12]
vandens trūkumas (jei sistema turi šią
papildomą galimybę).
Kad būtų galimas vandens trūkumo sekimas, prie
Pastaba
sistemos turi būti prijungtas slėgio arba lygio daviklis.
8.7.28 Analog inputs (4.3.8)
74. pav. Analog inputs
Aprašymas
Kiekvienas analoginis įėjimas gali būti aktyvuotas ir susietas su
tam tikra funkcija.
Standartiškai sistema turi tris analoginius įėjimus. Jei sistema turi
IO 351B modulį (papildoma įranga), analoginiai įėjimai yra 5.
Visi analoginiai įėjimai rodomi taip, kad galima identifikuoti jų
vietą sistemoje. Kad būtų padidintas patikimumas ir išvengta
prastovų, pirminį jutiklį gali dubliuoti rezervinis pirminis jutiklis.
Jei du jutikliai turi dubliuoti vienas kitą, kiekvienas iš
Pastaba
jų turi būti prijungtas prie atskiro analoginio įėjimo.
Pavyzdys
AI1 (CU 352) [51]:
AI1: Analoginis įėjimas Nr. 1
(CU 352): CU 352
[51]: Gnybtas Nr. 51
Nustatymas valdymo skydeliu
• Nustatymai > Secondary functions > Stop function > Analog
inputs.
