La descrizione della funzione di arresto si riferisce a tutti i gruppi
di aumento pressione con pompe a velocità variabile. I sistemi
MPC-S avranno il controllo sull'accesione/lo spegnimento di tutte
le pompe come descritto nella sezione
varianti di controllo.
H
Banda di start/stop
H
set
Qmin
Controllo accensione/
Funzionamento normale
spegnimento (on/off)

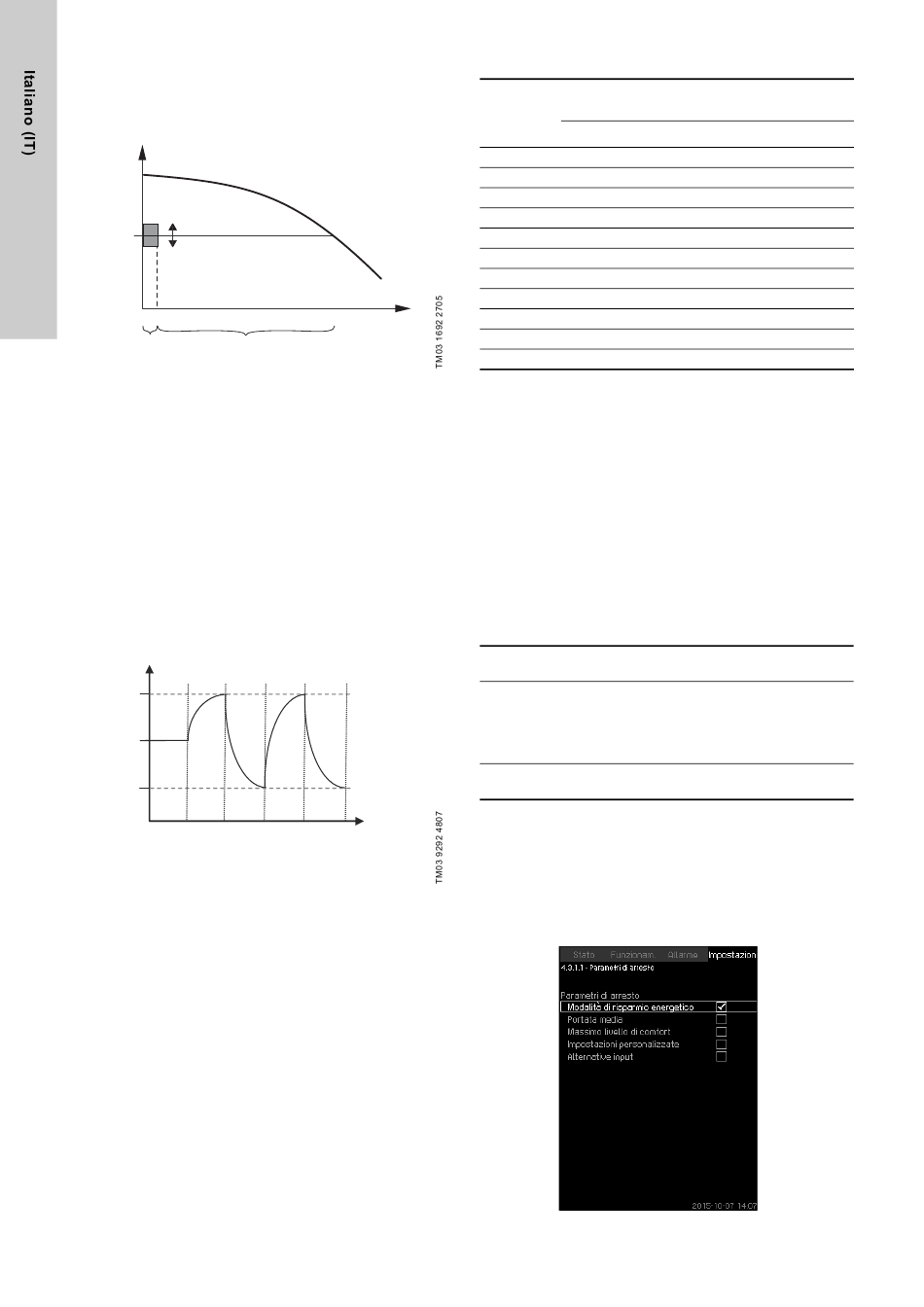

Fig. 65 Banda di start/stop
Quando la funzione di arresto è attivata, il funzionamento viene
controllato continuamente per rilevare una bassa portata.
Quando l'unità CU 352 rileva una portata nulla o bassa
(Q < Qmin), passa al funzionamento a pressione costante al con-
trollo on/off dell'ultima pompa in funzione.
Prima dell'arresto, la pompa aumenta la pressione ad una valvola
corrispondente a H più (distribuzione sopra il setpoint/ 100) x
set
banda di avviamento/arresto. La pompa viene riavviata quando la
pressione è pari a H meno (distribuzione a 100 sopra il
set
setpoint) / 100 x banda di avviamento/arresto. Vedere fig. 66.
La banda di avviamento/arresto può essere distribuita intorno al
setpoint.
H [m]
A B C
Arresto
Avviamento
Arresto: H + 0,5 x banda di avviamento/arresto
set
Avviamento: H - 0,5 x banda di avviamento/arresto
set
Fig. 66 Funzionamento on/off
La portata viene stimata dall'unità CU 352 quando la pompa si
trova nel periodo di arresto. Finché la portata è inferiore a Qmin,
la pompa funzionerà in modalità on/off. Se la portata aumenta
fino a superare Qmin, la pompa ritorna al normale funziona-
mento, H . H corrisponde al setpoint attuale. Vedere sezione
set set
8.4.4 Setpoint (1.2.2).
Rilevamento di bassa portata
La presenza di bassa portata può essere rilevata in due diversi
modi:
• misurazione diretta della portata con un flussometro o flussostato
• stima della portata attraverso la misurazione della pressione e
della velocità.
Se il gruppo di aumento non è connesso ad un flussometro o ad
un flussostato, la funzione di arresto utilizzerà la funzione di
stima.
Se il rilevamento di una portata bassa si basa sulla stima della
portata, è necessario un serbatoio a membrana di determinate
dimensioni e con una determinata pressione di precarica.
736
5. Panoramica delle
Q
A: Funzionamento normale
B: Aumento pressione
C: Arresto
B C
Tempo [sec]
Dimensioni del serbatoio a membrana
Dimensioni consigliate del serbatoio a mem-
Tipo di
pompa
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Pressione di precarica
Hydro MPC-E e -F: 0,7 x setpoint.
Hydro MPC-S: 0,9 x setpoint.
Durante ogni stima di portata (ogni 2 minuti), la funzione di stima
interferirà con la pressione di mandata in misura del ± 10 % del
setpoint. Se tale interferenza non è accettabile, la funzione di
arresto deve basarsi sulla misurazione diretta della portata con
flussometro o flussostato.
È possibile impostare la portata minima, cioè la portata a cui il
gruppo di aumento passa dalla regolazione on/off dell'ultima
pompa in funzione.
Se sono collegati sia un flussometro che un flussostato, la com-
mutazione alla regolazione on/off verrà determinata dall'unità
indicante per prima la portata bassa.
Gamma di impostazioni
Banda di avvia-
5-30 %
mento/arresto:
2-50 % della portata nominale (Qnom) di
una delle pompe. (Può essere impostata
Portata min.: soltanto se è stata selezionata la misura-
zione diretta della portata mediante flus-
sometro).
Distribuzione sopra il
0-100 %.
setpoint:
Impostazione tramite pannello di controllo
Sistema senza flussostato o flussometro
• Impostazioni > Funzioni secondarie > Funzione di arresto.
• Selezionare: Attivata.
1. Impostare: Banda di start/stop.
2. Selezionare: Accedi all'impost. dei param. arresto portata.
Appare la schermata in basso.
Fig. 67 Parametri di arresto
brana [litri]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
