Popis funkce stop se vztahuje na všechny systémy vybavené
čerpadly s proměnnými otáčkami. Všechna čerpadla systémů
Control MPC-S budou pracovat v režimu zap/vyp, jak je uvedeno
v části 5. Přehled variant řízení.
H
Zapínací/vypínací
H
set
pásmo
Qmin
Řízení zap./vyp.
Normální provoz

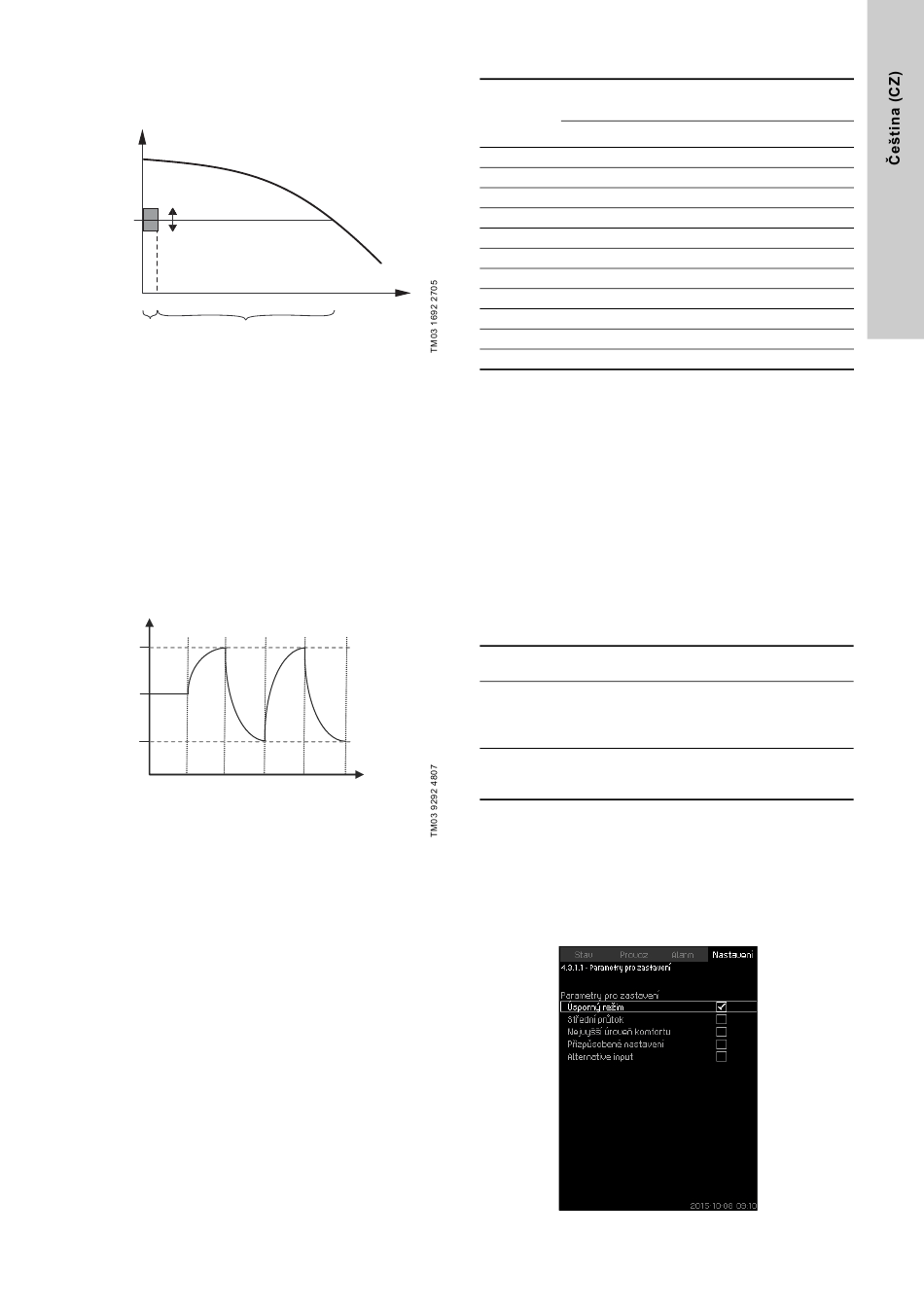

Obr. 65 Zapínací/vypínací pásmo
Pokud je aktivována funkce stop, provoz je neustále monitorován
kvůli zjištění nízkého průtoku. Pokud jednotka CU 352 zjistí, že je
žádný nebo nízký průtok (Q < Qmin), změní provoz posledního
čerpadla v provozu podle konstaního tlaku na provoz zap./vyp.
Před zastavením, čerpadlo zvyšuje tlak na hodnotu odpovídající
H plus (distribuce nad požadovanou hodnotu / 100) x zapínací /
set
vypínací pásmo. Čerpadlo se znovu uvede do provozu, když se
bude tlak rovnat H minus (100-rozdělení nad požadovanou
set
hodnotu / 100 x pásmo zap./vyp. Viz obr. 66. Zapínací/vypínací
pásmo může být rozloženo kolem požadované hodnoty.
H [m]
A B C
Vypnuto
Zapnutí
Vypnuto: H + 0,5 x zapínací/vypínací pásmo
set
Zapnutí: H - 0,5 x zapínací/vypínací pásmo
set
Obr. 66 Provoz zap/vyp
Průtok je jednotkou CU 352 odhadován, pokud je čerpadlo ve
vypnutém stavu. Dokud je průtok nižší než Qmin, čerpadlo poběží
v režimu zap./vyp. Jestliže se průtok zvýší nad Qmin, vrátí se
čerpadlo do normálního provozu H
požadované hodnotě. Viz část
Zjišťování nízkého průtoku
Nízký průtok lze zjišťovat dvěma různými způsoby:
• přímé měření průtoku pomocí průtokoměru nebo průtokového
spínače
• odhadu průtoku na základě měření tlaku a otáček.
Jestliže systém pro zvyšování tlaku není připojen k průtokoměru
nebo průtokovému spínači, lze využít pro stop funkci funkci
odhadu průtoku.
Jestliže je zjištování nízkého průtoku založeno na odhadu
průtoku, je zapotřebí membránová tlaková nádoba s membránou
určité velikosti s určitým přetlakem.
Q
A: Normální provoz
B: Zvyšování tlaku
C: Vypnuto
B C
Čas [s]
. H se rovná aktuální
set set
8.4.4 Požadovaná hodnota (1.2.2).
Velikost membránové tlakové nádoby
Doporučená velikost membránové tlakové
Typ
čerpadla
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Plnicí tlak
Hydro MPC-E a -F: 0,7 x požadovaná hodnota.
Hydro MPC-S: 0,9 x požadovaná hodnota.
V průběhu každého cyklu odhadu (vždy po 2 minutách) bude vliv
odhadní funkce na výtlačný tlak ±10 % požadované hodnoty.
Pokud není toto narušení přijatelné, funkce stop musí být
založena na přímém měření pomocí průtokoměru nebo
průtokového spínače.
Minimální průtok je možno nastavit, to jest průtok, při kterém
tlakový systém mění provoz posledního čerpadla v provozu na
zap./vyp.
Pokud je připojen jak průtokoměr, tak průtokový spínač, určí
změnu na řízení systémem zap./vyp. jednotka poté, co zjistí nízký
průtok.
Rozsah nastavení
Zapínací/
5-30 %
vypínací pásmo:
2-50 % jmenovitého průtoku (Qnom)
jednoho z čerpadel. (lze nastavit pouze
Min. průtok:
tehdy, pokud bylo vybráno přímé měření
pomocí průtokoměru)
Distribuce nad
požadovanou 0-100 %.
hodnotu:
Nastavení pomocí ovládacího panelu
Systém bez průtokového spínače nebo průtokoměru
• Nastavení > Sekundární funkce > Funkce stop.
• Zvolte: Aktivováno.
1. Nastavte: Zapínací/vypínací pásmo.
2. Zvolte: Jdi na nastav. údajů pro nastav. průtoku.
Objeví se displej níže.
Obr. 67 Parametry pro zastavení
nádoby [litrů]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
