8.4.2 System (1.2)

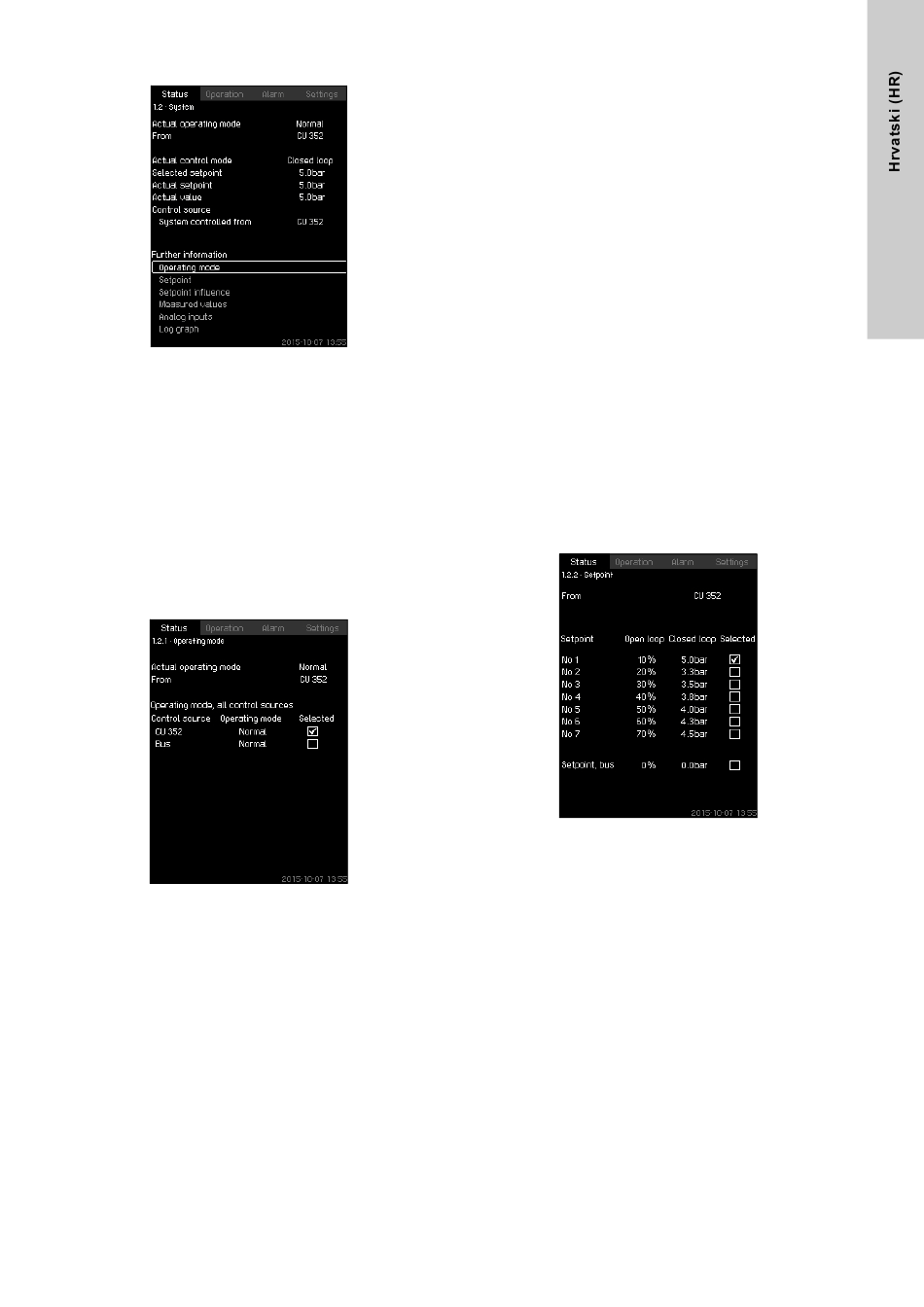

Slika 8 System
Opis
Ovaj zaslon prikazuje operativno stanje sustava. Moguć odlazak
u daljnje zaslonske prikaze s detaljima.
Zaslon omogućuje otvaranje prikaza o sljedećem:
• Operating mode
• Setpoint
• Setpoint influence
• Measured values
• Analog inputs
• Log graph
• Battery status.
8.4.3 Operating mode (1.2.1)
Slika 9 Operating mode
Opis
Ovaj prikaz pokazuje način rada sustava i odakle se upravlja.
Načini rada
Sustav ima šest načina rada:
1. Normal
– Crpke prilagođavaju svoj rad potrebama sustava.
2. Max.
– Crpke rade pri konstantnoj brzini visokoj vrtnje. Normalno će
sve crpke raditi pri maksimalnoj brzini vrtnje.
3. User-defined
– Crpke rade pri konstantnoj brzini koju je odredio korisnik.
Obično to su performanse između "Max." i "Min.".
4. Min.
– Crpke rade pri konstantnoj niskoj brzini vrtnje. Normalno će
jedna crpka raditi pri 70 % brzine vrtnje.
5. Stop
– Sve crpke su zaustavljene.
6. Emergency run
– Crpka radi prema postavkama postavljenim u prikazu
Emergency run (4.3.5).
Potrebne performanse u ovim načinima rada se mogu postaviti u
izborniku "Settings":
• Max.
• Min.
• User-defined
• Emergency run.
Pogledajte poglavlja 8.7.35 Min., max. and user-defined duty
(4.3.14) i 8.7.25 Emergency run
Upravljanje su trenutnom načinu rada može vršiti iz četiri različita
izvora:
• greška
• vanjski signal
• CU 352
• bus.
Control source
Sustav se može postaviti za daljinsko upravljanje preko
eksternog busa (opcija). U tom slučaju, morate postaviti zadanu
vrijednost i način rada putem busa.
U izborniku "Settings", možete odabrati da li će CU 352 or
eksterni bus biti izvor regulacije.
Status ovih postavki je prikazan na prikazu "Operating mode".
8.4.4 Setpoint (1.2.2)
Slika 10 Setpoint
Opis
Ovaj prikaz pokazuje odabranu zadanu vrijednost i da li dolazi iz
CU 352 ili eksternog busa.
Zaslon prikazuje i svih sedam mogućih zadanih vrijednosti iz
CU 352 (za upravljanje u zatvorenom i otvorenom krugu).
Istodobno će se prikazati izabrana zadana vrijednost.
Budući da se radi o prikazu statusa, nisu moguća nikakva
podešavanja.
Zadane vrijednosti se mogu promijeniti u izborniku "Operation" ili
"Settings". Pogledajte poglavlje
(4.1.2).
(4.3.5).
8.7.3 Alternative setpoints
