7.1 Schermata
D

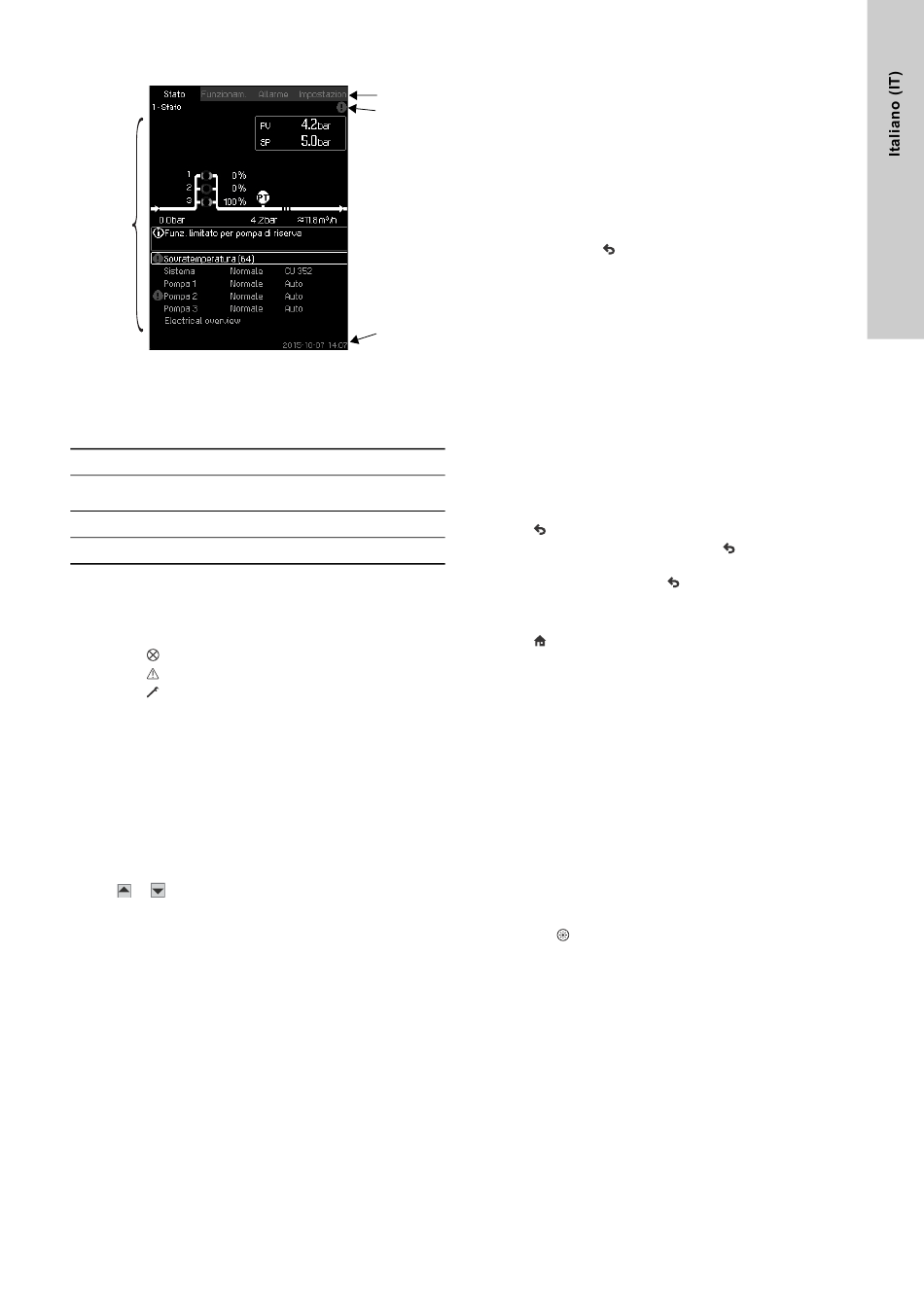

Fig. 5 Design del display
7.1.1 Riga menu
La riga del menu (A) è illustrata in fig. 5.
Il display ha quattro menu principali:
Stato Indicazione dello stato del sistema
Cambio dei parametri di funzionamento, ad es.
Funzionam.
il setpoint
Allarme Registro degli allarmi, a scopo ricerca guasti
Impostazioni Cambio impostazioni (opzione password)
7.1.2 Riga superiore
La riga superiore (B) è illustrata in fig. 5. Mostra quanto segue:
• il numero e titolo della schermata (lato sinistro)
• il menu selezionato (lato sinistro)
• il simbolo in caso di allarme (lato destro)
• il simbolo in caso di avviso (lato destro)
• il simbolo se è stata selezionata la lingua di servizio (lato
destro).
7.1.3 Illustrazione grafica
L'illustrazione grafica (D) può mostrare uno stato, un'indicazione
o altri elementi, a seconda della posizione nella struttura del
menu.
L'illustrazione può mostrare l'intero sistema o parte dello stesso,
nonché impostazioni varie.
7.1.4 Barra di scorrimento
Se l'elenco degli elementi dell'illustrazione supera le dimensioni
del display, nella barra di scorrimento a destra compariranno i
simboli e . Spostarsi in alto e in basso negli elenchi con
questi simboli.
7.1.5 Riga inferiore
La riga inferiore (C) indica la data e l'ora.
7.2 Pulsanti e spie luminose
I pulsanti (pos. da 2 a 10 in fig. 4) sull'unità CU 352 sono attivi
A
solo quando sono illuminati.
B
7.2.1 Freccia a destra (pos. 2)
Premere [>] per passare al menu successivo nella struttura di
menu. Premendo [>] quando il menu "Impostazioni" è eviden-
ziato, si accede al menu "Stato".
7.2.2 Guida (pos. 3)
Quando questo simbolo è illuminato, premendo il pulsante com-
parirà un testo di guida relativo alla schermata corrente.
Chiudere il testo con
7.2.3 Su e giù (pos. 4 e 5)
Spostarsi in alto e in basso negli elenchi con questi simboli [ ∨ ] e [ ∧ ].
È possibile selezionare un testo con [ok] quando si trova in una
casella.
C
Se in presenza di un testo selezionato viene premuto il pulsante
[ ∧ ], verrà selezionato al suo posto il testo sovrastante.
Premendo [v], verrà selezionato il testo sottostante.
Premendo il pulsante [ ∨ ] nell'ultima riga dell'elenco verrà sele-
zionata la prima riga.
Premendo il pulsante [ ∧ ] nella prima riga dell'elenco, verrà sele-
zionata l'ultima riga.
7.2.4 Più e meno (pos. 6 e 7)
Aumentare e ridurre il valore con [+] e [-]. Salvare con [ok].
7.2.5 Indietro (pos. 8)
Premere per tornare indietro di una schermata nel menu.
Se è stato modificato un valore e si preme
verrà salvato. Vedere anche la sezione
Premendo [ok] prima di premere
Vedere anche la sezione
7.2.6 Home (pos. 9)
Premere per ritornare al menu "Stato".
7.2.7 OK (pos. 10)
Utilizzare il pulsante come tasto di invio.
Il pulsante viene anche utilizzato per avviare l'impostazione di un
valore. Se è stato modificato un valore, si deve premere [ok] per
salvare la modifica.
7.2.8 Spie luminose (pos. 11 e 12)
Il pannello di controllo comprende una spia luminosa verde e
rossa.
La spia luminosa verde si attiva quando il sistema è in funzione e
lampeggia quando il sistema è stato impostato per arrestarsi.
La spia rossa è accesa in presenza di un allarme o di un avviso.
Il guasto in questione può essere identificato dall'elenco allarmi.
7.2.9 Luminosità (pos. 13)
È possibile modificare la luminosità della schermata con questo
pulsante:
1. Premere
2. Regolare la luminosità con [+] e [-].
7.2.10 Retroilluminazione
Se non vengono toccati pulsanti per 15 minuti, la retroillumina-
zione del pannello si oscurerà e verrà visualizzata la prima scher-
mata del menu "Stato".
Premere un qualsiasi pulsante per riattivare la retroilluminazione.
.
, il nuovo valore non
7.2.7 OK (pos.
, il nuovo valore verrà salvato.
7.2.7 OK (pos. 10).
.
10).
