8.7.6 Indstilling af indflydelsesfunktion (4.1.3.2)

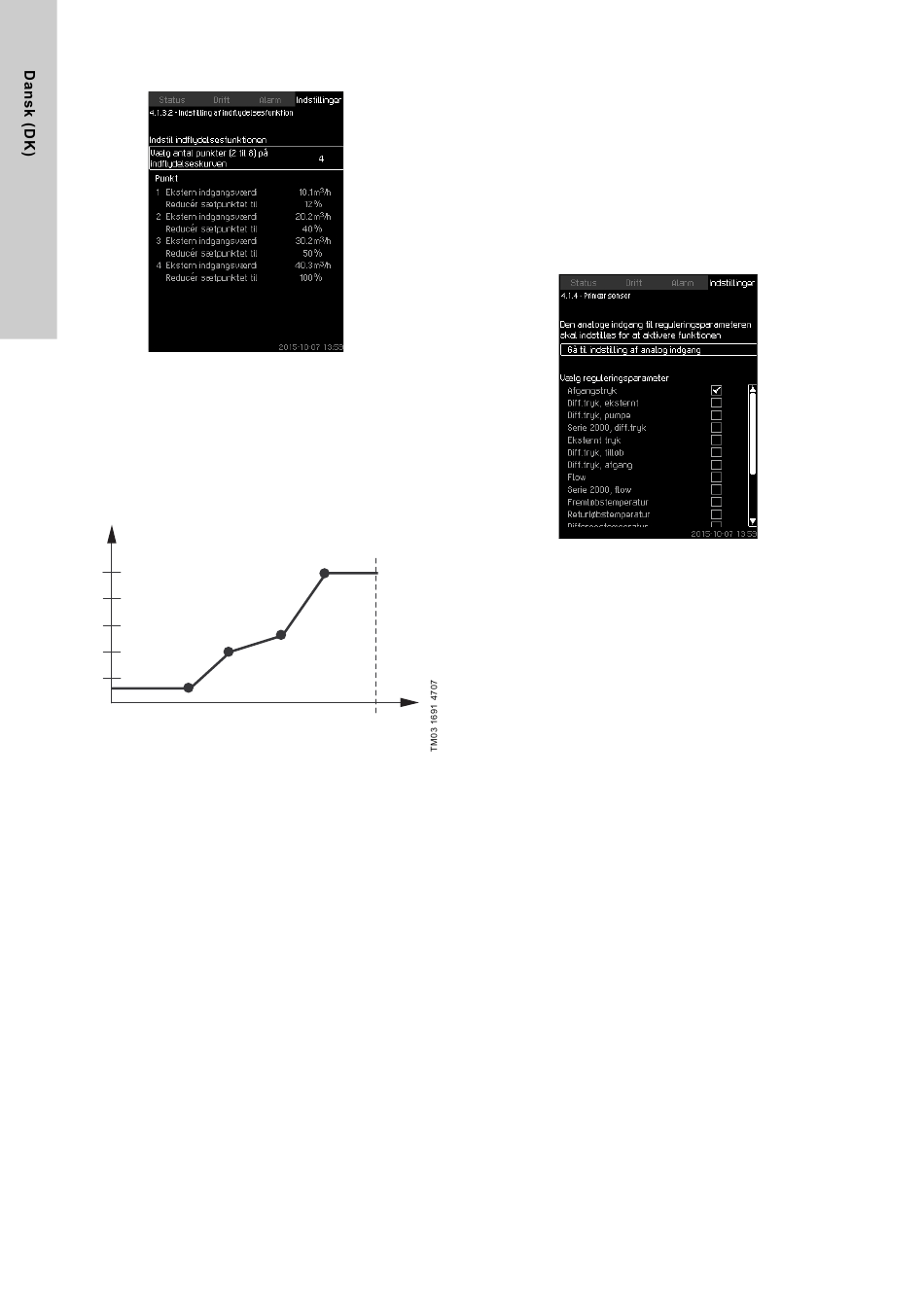

Fig. 42 Indstilling af indflydelsesfunktion
Beskrivelse
Det er muligt at vælge forholdet mellem den måleparameter der
skal påvirke sætpunktet, og den ønskede indflydelse i procent.
Forholdet indstilles ved at indtaste værdier i en tabel med maksi-
malt otte punkter ved hjælp af betjeningspanelet.
Eksempel:
Sætpunktsindflydelse [%]
100
80
60
2
40
1
20
Fig. 43 Forhold mellem sætpunktsindflydelse og flow
Styringen trækker rette linjer mellem punkterne. Fra den tilhø-
rende sensors minimumsværdi (0 m
det første punkt trækkes en vandret linje. Det samme er tilfældet
fra det sidste punkt og op til sensorens maksimumsværdi
3
(50 m /h i eksemplet).
Indstillingsområde
Der kan vælges to til otte punkter. Hvert punkt indeholder sam-
menhængen mellem værdien af den parameter der skal påvirke
sætpunktet og den indflydelse som værdien skal have.
286
4
3
50
3
Flow [m /h]
3
/h i eksemplet) og frem til
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Ekstern sætpunktsindfly-
delse.
1. Indstil indflydelsesfunktionen.
2. Indstil antallet af punkter.
3. Indstil: Ekstern indgangsværdi. (Punkt 1).
4. Indstil i procent: Reducér sætpunktet til. (Punkt 1).
5. Gentag trin 7 til 10 ved alle ønskede parametre.
Fabriksindstilling
Funktionen er deaktiveret.
8.7.7 Primær sensor (4.1.4)
Fig. 44 Primær sensor
Beskrivelse
Du kan vælge reguleringsparameteren for anlægget og indstille
sensoren der skal måle værdien.
Indstillingsområde
• Afgangstryk
• Diff.tryk, eksternt
• Diff.tryk, pumpe
• Serie 2000, diff.tryk
• Eksternt tryk
• Diff.tryk, tilløb
• Diff.tryk, afgang
• Flow
• Serie 2000, flow
• Fremløbstemperatur
• Returløbstemperatur
• Differenstemperatur
• Omgivelsestemperatur
• Returløbstemp., ekstern
• 0-100 % signal
• Ikke brugt.
