8.7.51 Ekstern fejl (4.4.4)

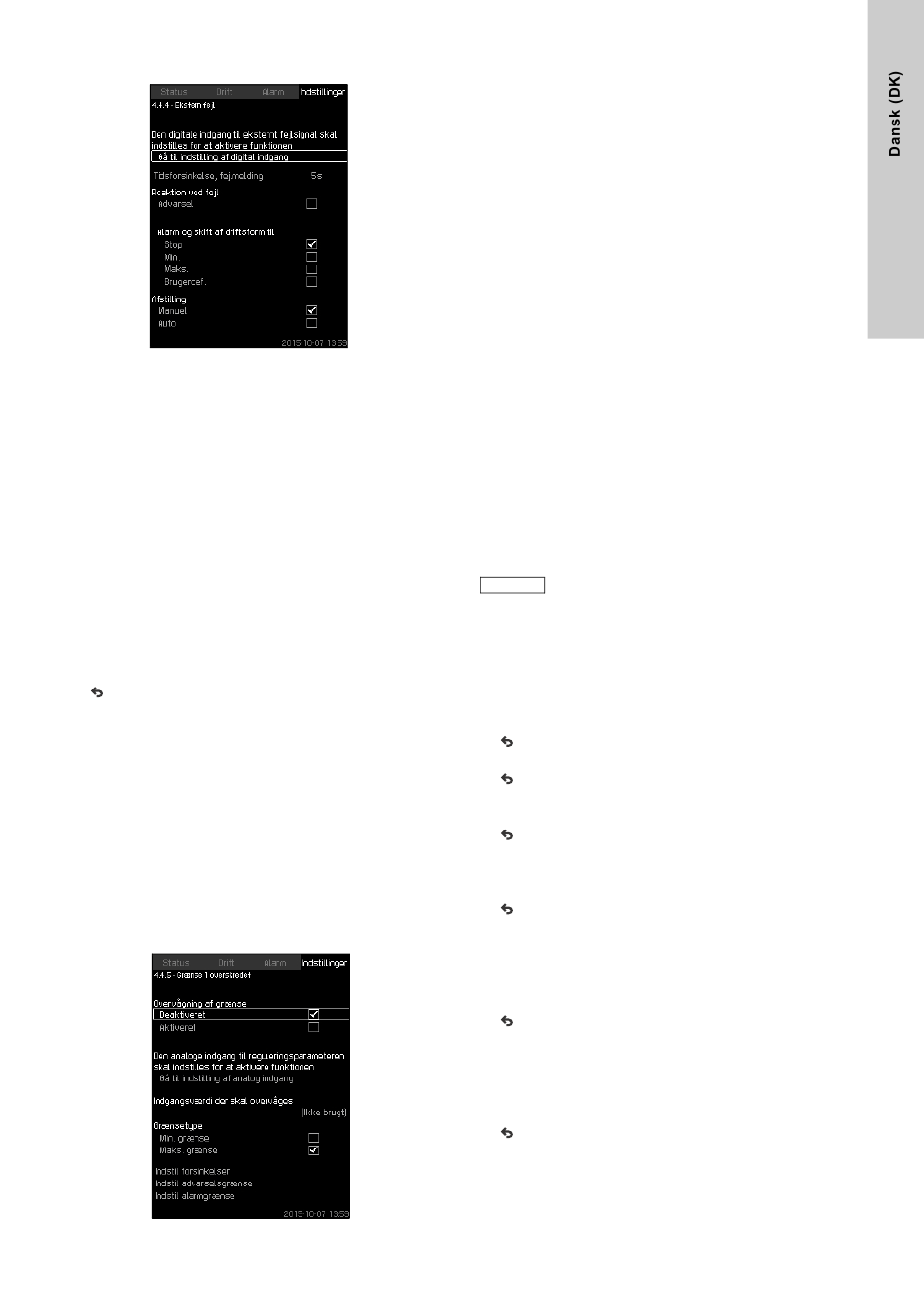

Fig. 101Ekstern fejl
Beskrivelse
Funktionen bruges når CU 352 skal kunne modtage en fejlmel-
ding fra en ekstern kontakt. Ved ekstern fejl viser CU 352 advar-
sel eller alarm. Ved alarm skifter anlægget til en anden manuel
driftsform, fx "Stop".
Indstillingsområde
• Valg af digital indgang til funktionen.
• Indstilling af tidsforsinkelse fra kontakten sluttes til CU 352
reagerer.
• Reaktion ved ekstern fejl: Advarsel eller alarm og skift af drifts-
form.
• Genstart efter alarm: Manuel eller automatisk.
Indstilling via betjeningspanel
• Indstillinger > Overvågningsfunktioner > Ekstern fejl >
Gå til indstilling af digital indgang.
Billede Digitale indgange (4.3.7) vises.
6. Indstil indgangen til "Ekstern fejl".
7. .
8. Indstil: Tidsforsinkelse, fejlmelding.
9. Hvis du kun ønsker en advarsel ved ekstern fejl, så vælg
"Advarsel".
Hvis anlægget skal give alarm og skifte driftsform ved ekstern
fejl, så vælg driftsform "Manuel" eller "Auto".
Fabriksindstilling
Funktionen er deaktiveret. Hvis funktionen aktiveres, er følgende
værdier valgt fra fabrik:
• Tidsforsinkelse: 5 sekunder.
• Driftsmåde ved alarm: Stop.
• Genstart: Manuel.
8.7.52 Grænse 1 overskredet, Grænse 2 overskredet
(4.4.5 - 4.4.6)
Fig. 102Grænse 1 overskredet
Beskrivelse
Med denne funktion kan CU 352 overvåge indstillede grænser for
analoge værdier. Den reagerer hvis værdierne overskrider græn-
serne. Hver grænse kan indstilles som en maksimums- eller mini-
mumsværdi. Der skal defineres en advarsels- og alarmgrænse for
hver af de overvågede værdier.
Funktionen gør det muligt at overvåge to forskellige steder i et
pumpeanlæg samtidig. For eksempel trykket ved en forbruger og
pumpens afgangstryk. Dette sikrer at afgangstrykket ikke når en
kritisk værdi.
Hvis værdien overskrider advarselsgrænsen, gives en advarsel.
Hvis værdien overskrider alarmgrænsen, stoppes pumperne.
Der kan indstilles en forsinkelse mellem registrering af en over-
skreden grænse og aktivering af en advarsel eller alarm. Der kan
også indstilles en tidsforsinkelse ved afstilling af en advarsel eller
alarm.
En advarsel kan afstilles automatisk eller manuelt.
Det er muligt at indstille om anlægget skal genstarte automatisk
efter en alarm, eller om alarmen skal afstilles manuelt. Genstart
kan forsinkes med en indstillelig tid. Det er også muligt at indstille
en opstartsforsinkelse så anlægget når en stabil tilstand inden
funktionen bliver aktiv.
Indstillingsområde
• Valg af analog indgang til funktionen
• indgangsværdi der skal overvåges
• grænsetype (min./maks.)
• advarselsgrænse
• alarmgrænse.
Indstilling via betjeningspanel
Analoge indgange skal indstilles korrekt før funktio-
nen aktiveres. Se afsnit
Bemærk
(4.3.8).
• Indstillinger > Overvågningsfunktioner > Grænse 1 overskre-
det / Grænse 2 overskredet > Gå til indstilling af analog ind-
gang.
1. Vælg analog indgang.
2. Vælg: Indgangsværdi der skal overvåges.
Billede 4.3.8.1.1 vises.
3. Vælg indgang.
4. .
5. Indstil sensorens min. og maks. værdi.
6. x 2.
7. Vælg: Indgangsværdi der skal overvåges.
8. Vælg indgang.
9. .
10. Vælg:
• Min. grænse / Maks. grænse.
• Indstil forsinkelser.
11. .
12. Vælg:
• Indstil advarselsgrænse
• Aktiveret.
13. Indstil grænse.
14. Vælg afstilling: Auto / Manuel.
15. .
16. Vælg:
• Indstil alarmgrænse
• Aktiveret.
17. Indstil grænse.
18. Vælg afstilling: Auto / Manuel.
19. .
20. Vælg: Aktiveret.
Fabriksindstilling
Funktionen er deaktiveret.
8.7.28 Analoge indgange
