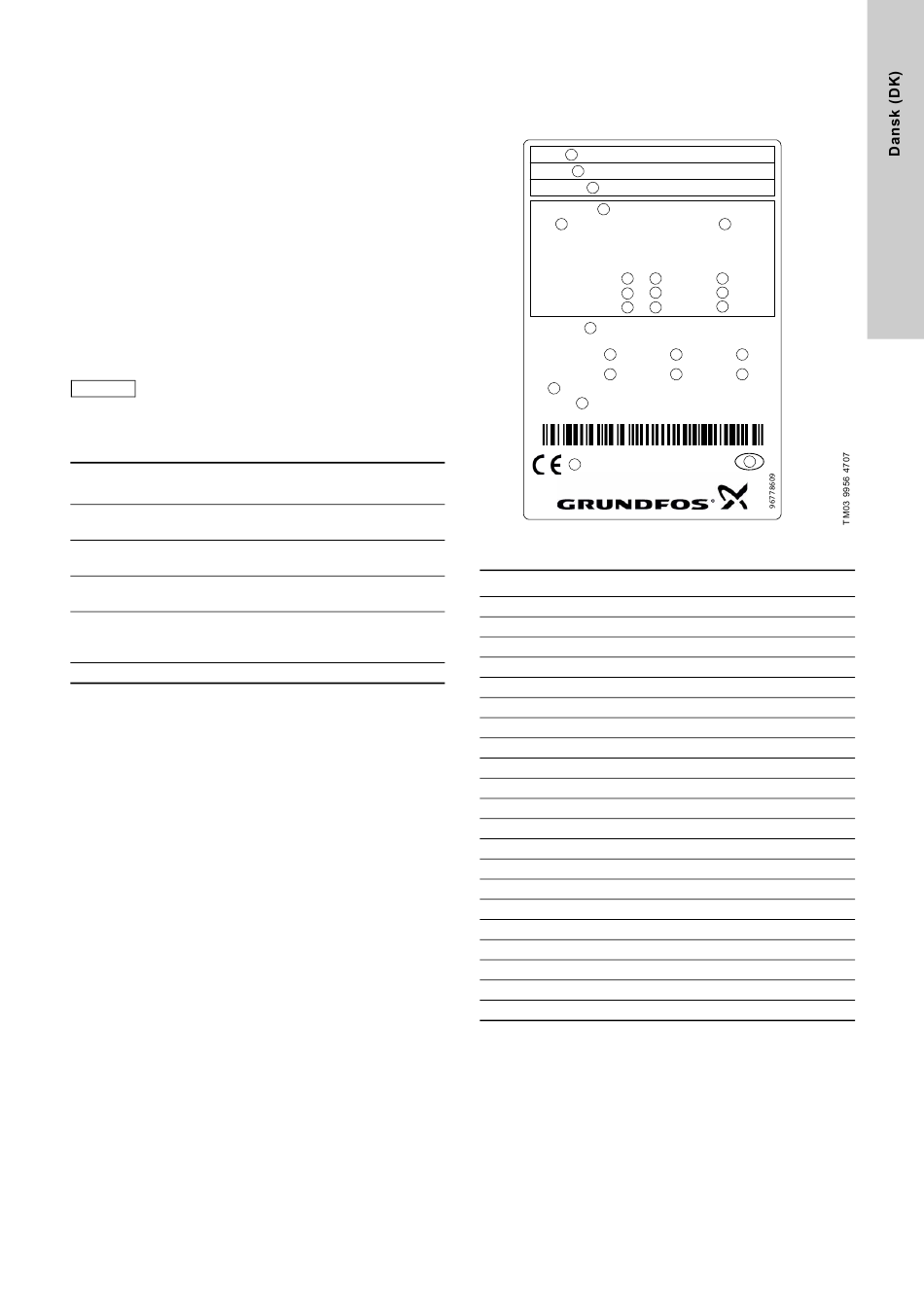

3. Anvendelse
Control MPC bruges til styring og overvågning af pumper i disse
anvendelsesområder:
• trykforøgeranlæg
• cirkulationsanlæg til opvarmning, køling og luftkonditionering.
3.1 Pumper
Control MPC er konstrueret til anlæg med disse pumper:
• CR(E), CRI(E), CRN(E), CRIE
• NB(E), NBG(E)
• NK(E), NKG(E)
• TP
• TPE Series 1000
• TPE Series 2000
• HS
• SP
• MAGNA, UPE Series 2000.
Hovedpumperne i anlægget skal være af samme
Bemærk
type og størrelse.
3.2 Styringsvariant
Control MPC er inddelt i fire grupper på basis af styringsvariant:
Styrings-
Beskrivelse
variant
To til seks pumper med integreret frekvensomfor-
-E
mer (0,37 - 22 kW).
To til seks pumper tilsluttet en Grundfos CUE-
-EC
frekvensomformer - én pr pumpe.
To til seks MAGNA-, UPE- eller TPE Serie 2000-
Serie 2000
pumper
To til seks pumper tilsluttet en Grundfos CUE-
-F frekvensomformer. Pumperne hastighedsreguleres
skiftevis.
-S To til seks netdrevne pumper
Se også afsnit 5. Oversigt over
Control MPC inkluderer software til trykforøgning, opvarmning og
køling.
styringsvarianter.
4. Identifikation
4.1 Typeskilt
Typeskiltet er placeret på bundrammen.
Type: 1
Model: 2
Serial No.: 3
4
Mains supply:
5
I : A
n
P
No. kW
7 8
Fixed speed pumps:
11
10
E-pumps:
13 14
Pilot Pump:
16
Order No.:
17
Options:
20
23
IP
24
Weight: kg
25
Fig. 2 Typeskilt
Pos. Beskrivelse
1 Typebetegnelse
2 Model
3 Serienummer
4 Forsyningsspænding
5 Mærkestrøm [A]
6 Maks. omgivelsestemperatur [°C]
7 Antal netdrevne pumper
8 Effekt [kW] for netdrevne pumper
9 Mærkespænding [V] for netdrevne pumper
10 Antal pumper med frekvensomformer
11 Effekt [kW] for pumper med frekvensomformer
12 Mærkespænding [V] for pumper med frekvensomformer
13 Antal pilotpumper
14 Effekt [kW] for pilotpumper
15 Mærkespænding [V] for pilotpumper
16 Ordrenummer
17-22 Valgmuligheder
23 Kapslingsklasse
24 Vægt [kg]
25 CE-mærke
26 Oprindelsesland
6 o
T : C
AMB.
U
n
V
9
12
15
18 19
21 22
26
Made in
