Stop funkcijos aprašymas galioja visoms slėgio kėlimo sistemoms
su kintamų apsukų siurbliais. MPC-S sistemose visi siurbliai
valdomi įsijungimo/išsijungimo režimu, kaip aprašyta skyriuje
5. Valdymo variantų apžvalga.
H
Start/stop band
H
nust.
Qmin.
Įj./išj. režimas
Normalus darbas

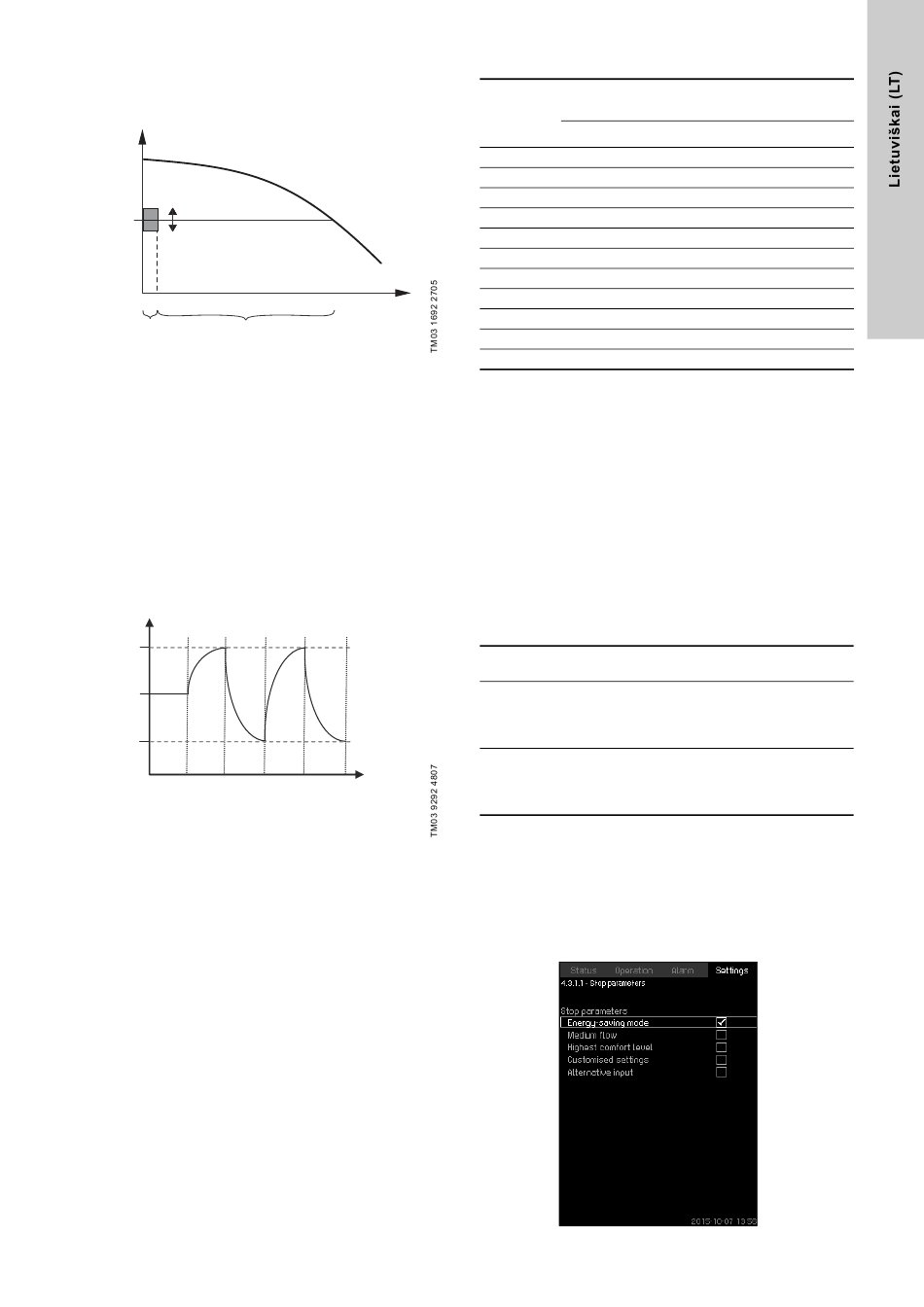

65. pav. Start/stop band
Kai stop funkcija yra įjungta, nuolat sekama, ar nėra mažo debito.
Kai CU 352 nustato, kad debeto nėra arba jis yra mažas
(Q < Qmin.), pastovaus slėgio režimas perjungiamas į paskutinio
dirbančio siurblio įjungimo/išjungimo režimą.
Prieš siurblio sustabdymą slėgis padidinamas iki H
("Distribution above setpoint" / 100) x "Start/stop band". Siurblys
vėl paleidžiamas, kai slėgis nukrinta iki H
"Distribution above setpoint" / 100) x "Start/stop band".
Žr. 66 pav. Start/stop diapazonas gali būti paskirstytas apie
kontrolinę vertę.
H [m]
A B C
Stop
Start
Stop: H + 0,5 x start/stop diapazonas
nust.
Start: H - 0,5 x start/stop diapazonas
nust.
66. pav. Įjungimo/išjungimo režimas
Kai siurblys yra sustabdytas, CU 352 įvertina debitą. Kol debitas
yra mažesnis už Qmin., siurblys dirba įjungimo/išjungimo režimu.
Jei debitas padidėja iki didesnio už Qmin., siurblys perjungiamas
į normalų režimą, H . H yra lygus esamai kontrolinei vertei.
nust. nust.
Žr. skyrių 8.4.4 Setpoint (1.2.2).
Mažo debito aptikimas
Mažas debitas gali būti aptiktas dviem būdais:
• tiesioginiu matavimu debitomačiu arba debito davikliu,
• debito apskaičiavimu matuojant slėgį ir apsukas.
Jei prie slėgio kėlimo sistemos neprijungtas debitomatis arba
debito daviklis, stop funkcija naudoja apskaičiuotą debitą.
Jei mažo debito aptikimas grindžiamas debito apskaičiavimu,
reikalingas tam tikro dydžio diafragminis bakas su tam tikru
pradiniu slėgiu.
Q
plius
nust.
minus (100 -
nust.
A: Normalus darbas
B: Slėgio kėlimas
C: Stop
B C
Laikas [sek.]
Diafragminio bako dydis
Rekomenduojamas diafragminio bako dydis
Siurblio
tipas
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Pradinis slėgis
Hydro MPC-E ir -F: 0,7 x kontrolinė vertė.
Hydro MPC-S: 0,9 x kontrolinė vertė.
Kiekvieno debito apskaičiavimo metu (kas 2 minutes)
apskaičiavimo funkcija sutrikdo slėgį išvade ± 10 % nuo
kontrolinės vertės. Jei toks sutrikdymas yra nepriimtinas, stop
funkcija turi būti grindžiama tiesioginiu debito matavimu
naudojant debitomatį arba debito daviklį.
Minimalų debitą, t.y. debitą, kuriam esant paskutinis dirbantis
siurblys perjungiamas į įjungimo/išjungimo režimą, galima
nustatyti.
Jei yra prijungtas ir debitomatis, ir debito daviklis, perjungimas į
įjungimo/išjungimo režimą įvyksta tada, kai kuris nors iš šių
prietaisų pirmasis aptinka mažą debitą.
Nustatymo galimybės
Start/stop
5-30 %
diapazonas:
2-50 % nuo nominalaus vieno siurblio
debito (Qnom.) (gali būti nustatytas tik
Min. debitas:
tuo atveju, jei pasirinktas tiesioginis
debito matavimas naudojant debitomatį)
Nuokrypis nuo
kontrolinės vertės
0-100 %.
(Distribution above
setpoint):
Nustatymas valdymo skydeliu
Sistema be debito daviklio ir debitomačio
• Nustatymai > Secondary functions > Stop function.
• Pasirinkite: Enabled.
1. Nustatykite: Start/stop band.
2. Pasirinkite: Go to setting of flow stop parameters.
Pasirodo šis ekranas:
67. pav. Stop parametrai
[litrai]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
