A stop funkció leírása minden fordulatszám-szabályozott
szivattyúval rendelkező nyomásfokozóra vonatkozik. Az MPC-S
rendszer állásos szabályozást (ki/be kapcsolást) valósít meg
minden szivattyúnál, a 5. Vezérlés változatok áttekintése
fejezetben leírtak szerint.
H
Start/stop sáv
H
set
Qmin
Állásos (be/ki)
Normál üzem
szabályozás

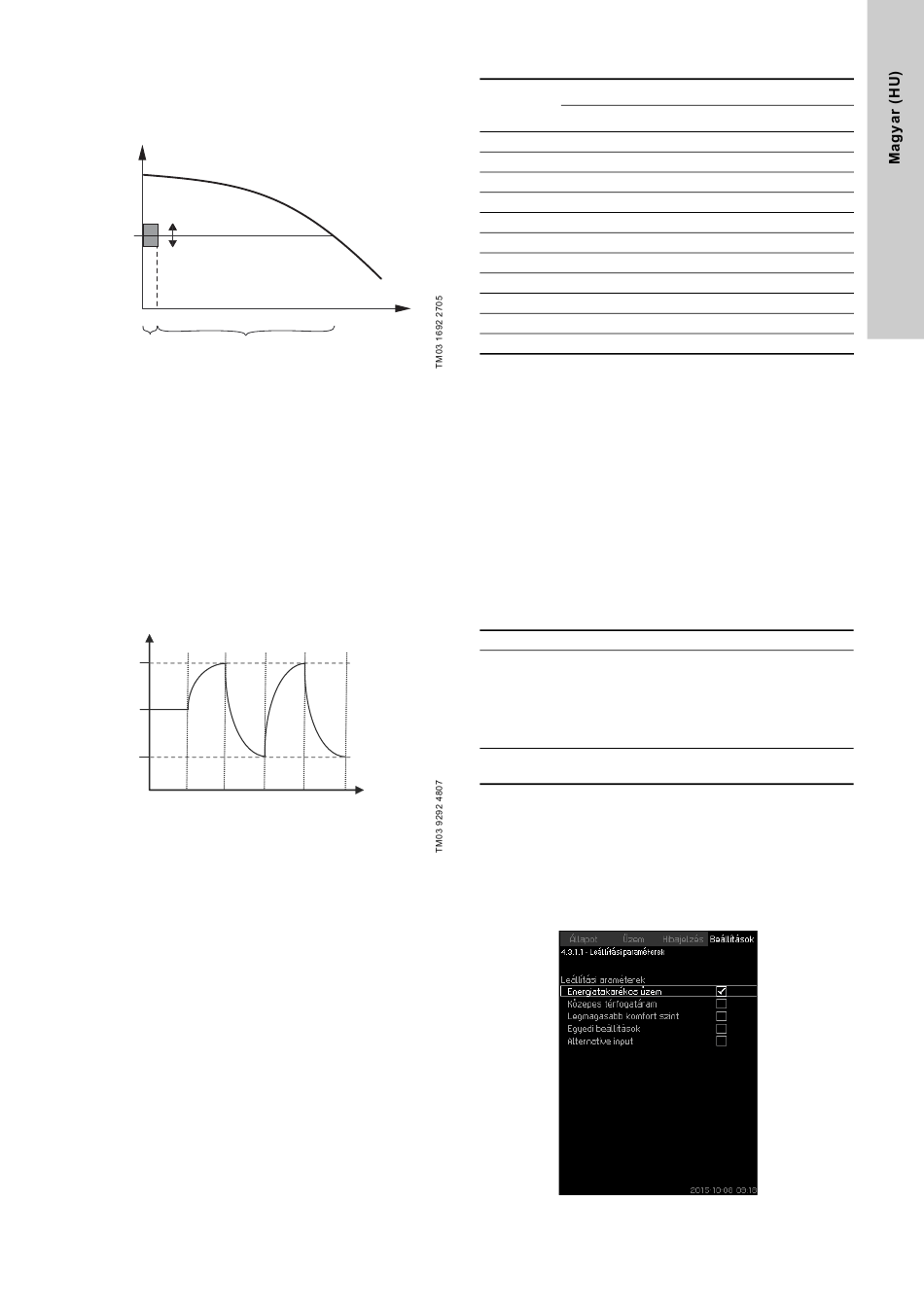

65. ábra Start/stop sáv
Amikor a stop funkció aktív, az alacsony fogyasztás állapot
felügyelete folyamatos. Ha a CU 352 nagyon alacsony (vagy
nulla) térfogatáramot állapít meg (Q < Qmin), akkor a berendezés
az utolsóként üzemelő szivattyú esetén állásos szabályozásra
(szakaszos üzem) kapcsol.
Megállás előtt a szivattyú megnöveli a nyomást a következő
értéknek megfelelően: H + (eloszlás az alapjel felett / 100) x
set
start/stop sáv. A szivattyú újraindul, amikor a nyomás eléri a H
- (100 - eloszlás az alapjel felett) / 100 x start/stop sáv.
Lásd 66 ábra. A start/stop sáv az alapjel alatt/felett oszlik meg.
H [m]
A B C
Stop
Start
Stop: H + 0,5 x start/stop sáv
set
Start: H - 0,5 x start/stop sáv
set
66. ábra Szakaszos üzem
A térfogatáramot a CU 352 határozza meg, amikor a szivattyúk
állnak. Amíg a térfogatáram kisebb a Qmin értéknél, a szivattyú
szakaszosan működik. Ha a térfogatáram a Qmin érték felé
emelkedik, akkor a szivattyú visszatér normál üzembe a H
pontban. A H egyenlő az aktuális alapjellel. Lásd
set
(1.2.2) fejezet.
Kis térfogatáram észlelése
Az alacsony fogyasztás két módon detektálható:
• áramláskapcsolóval vagy átfolyásmérővel végzett közvetlen
mennyiségméréssel
• az aktuális nyomás és a fordulatszám mérése alapján készült
térfogatáram becsléssel.
Ha a nyomásfokozó rendszerhez nem kapcsolódik térfogatáram
mérés vagy áramláskapcsoló, akkor a stop funkció a becsült
értéket veszi figyelembe.
Ha a kis térfogatáram észlelése becslésen alapul, akkor
megfelelő térfogatú és előfeszítési nyomású membrános légüstre
van szükség.
Q
set
A: Normál üzem
B: Nyomásfokozás
C: Stop
B C
Idő [sec]
set
8.4.4 Alapjel
Membrános légüst térfogata
A membrános légüst ajánlott térfogata [liter]
Szivattyú
típus
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Előfeszítési nyomás
Hydro MPC-E és -F: 0,7 x alapjel.
Hydro MPC-S: 0,9 x alapjel.
Minden mennyiség meghatározáskor (2 percenként), a kimenő
nyomás az alapjel ± 10 %-val kilenghet. Ha ez az eltérés nem
elfogadható, akkor a leállítás funkció alapjául átfolyásmérővel
vagy áramláskapcsolóval végzett közvetlen átfolyásimennyiség
mérést kell alkalmazni.
A minimális térfogatáram beállítható, azaz a térfogatáram
amelyiknél a nyomásfokozó utolsó üzemelő szivattyúja átvált
szakaszos üzemre.
Ha átfolyásmérő és áramláskapcsoló egyaránt csatlakoztatva
van, akkor az állásos szabályozásra váltást az az egység
határozza meg, amelyik előbb jelzi a kis térfogatáramot.
Beállítási tartomány
Start/stop sáv: 5-30 %
Egy szivattyú névleges
térfogatáramának (Qnévl.) 2 - 50 %-a.
(Csak átfolyásmérővel vagy
Min. térfogatáram:
áramláskapcsolóval végzett közvetlen
mennyiség-mérés kiválasztása esetén
állítható be.)
Megoszlás az alapjel
0-100 %.
körül:
Beállítás a kezelőpanelen
Átfolyásmérő és áramláskapcsoló nélküli rendszer
• Beállítások > Másodlagos funkciók > Stop funkció.
• Válassza ki: Bekapcsolva.
1. Állítsa be: Start/stop sáv.
2. Válassza ki: Menj a térfogatáram stop paraméterek-hez.
Az alábbi képernyő jelenik meg.
67. ábra Leállítási paraméterek
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
