8.7.49 Min. tlak (4.4.2)

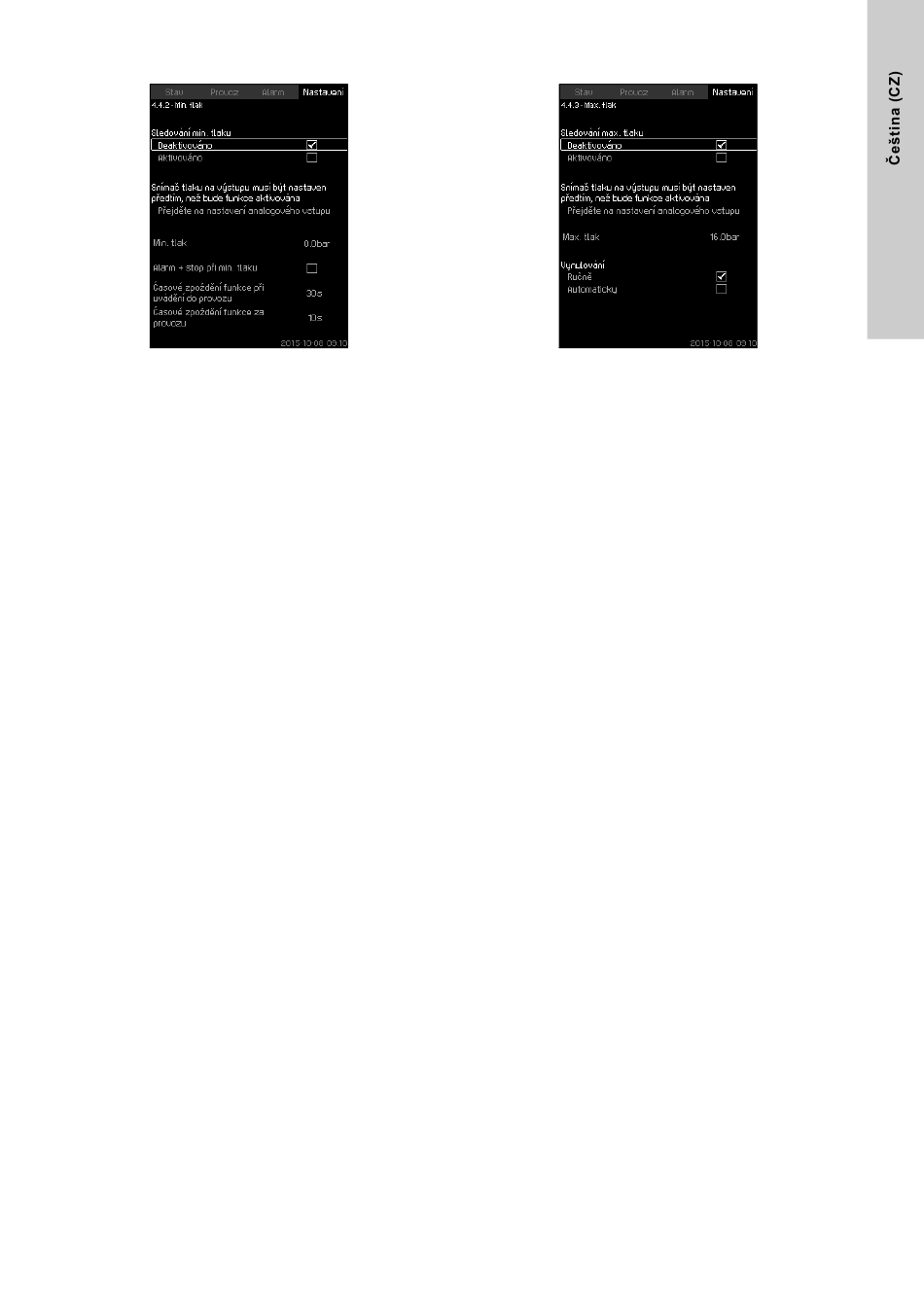

Obr. 99 Min. tlak
Popis
Výtlačný tlak bude monitorován jen u aplikací na zvyšování tlaku.
U všech ostatních aplikací se monitoruje tlak v soustavě.
Jednotka CU 352 zareaguje, jestliže bude tlak nižší, než je
nastavená minimální hodnota v průběhu nastavitelného časového
úseku.
Minimální tlak je možno monitorovat, jestliže je vyžadována
indikace poruchy v situacích, kdy výtlačný tlak poklesne pod
nastavený minimální tlak.
Je možno nastavit pouze varování nebo alarm spojený s
vypínáním čerpadel. Toto může být žádoucí, jestliže je systém
použit v zavlažovacím systému, kde se může v důsledku
prasknutí potrubí objevit velmi nízký výtlačný tlak a tudíž
neobvykle vysoká spotřeba a velice nízký protitlak. V takových
situacích je potřeba, aby tlaková stanice zastavila čerpadla a
indikovala alarm. Tato situace bude vyžadovat ruční vynulování
alarmů.
Je možno nastavit také zapínací časovou prodlevu, která
zabezpečí, že systém vytvoří tlak předtím, než se tato funkce
aktivuje. Také je možné nastavit časové zpoždění, tedy dobu, po
jakou může být výtlačný tlak nižší než nastavený minimální tlak,
než bude aktivován alarm.
Rozsah nastavení
• Minimální úroveň tlaku v rámci rozsahu primárního snímače.
• Aktivace zastavení, jestliže tlak poklesne pod minimální tlak.
• Časové zpoždění funkce při uvádění do provozu.
• Časové zpoždění funkce za provozu.
Nastavení pomocí ovládacího panelu
• Nastavení > Sledovací funkce > Min. tlak > Aktivováno.
1. Zvolte a nastavte: Min. tlak.
2. Zvolte: Alarm + stop při min. tlaku.
3. Nastavte:
• Časové zpoždění funkce při uvádění do provozu
• Časové zpoždění funkce za provozu.
Tovární nastavení
Funkce je blokována.
8.7.50 Max. tlak (4.4.3)
Obr. 100 Max. tlak
Popis
Výtlačný tlak bude monitorován pouze u aplikací pro zvyšování
tlaku. Ve všech ostatních aplikacích bude monitorován tlak v
soustavě. Jednotka CU 352 zareaguje, jestliže bude tlak vyšší
než nastavená maximální hladina.
V určitých instalacích může příliš vysoký tlak způsobit poškození
zařízení. Při příliš vysokém tlaku tedy může být zapotřebí, na
krátkou dobu zastavit všechna čerpadla.
Je možné nastavit, zda se systém automaticky restartuje poté, co
tlak poklesne pod maximální úroveň, nebo zda je třeba resetovat
systém ručně. Restart bude zpožděn o nastavitelnou dobu.
Viz část 8.7.13 Min. čas mezi zap./vyp.
Rozsah nastavení
• Maximální úroveň tlaku v rámci rozsahu primárního snímače.
• Ruční nebo automatický restart.
Nastavení pomocí ovládacího panelu
• Nastavení > Sledovací funkce > Max. tlak > Aktivováno.
4. Nastavte: Max. tlak.
5. Zvolte resetování: Automaticky / Ručně.
Tovární nastavení
Funkce je blokována.
