8.7.6 Настройка на функция на влияние (4.1.3.2)

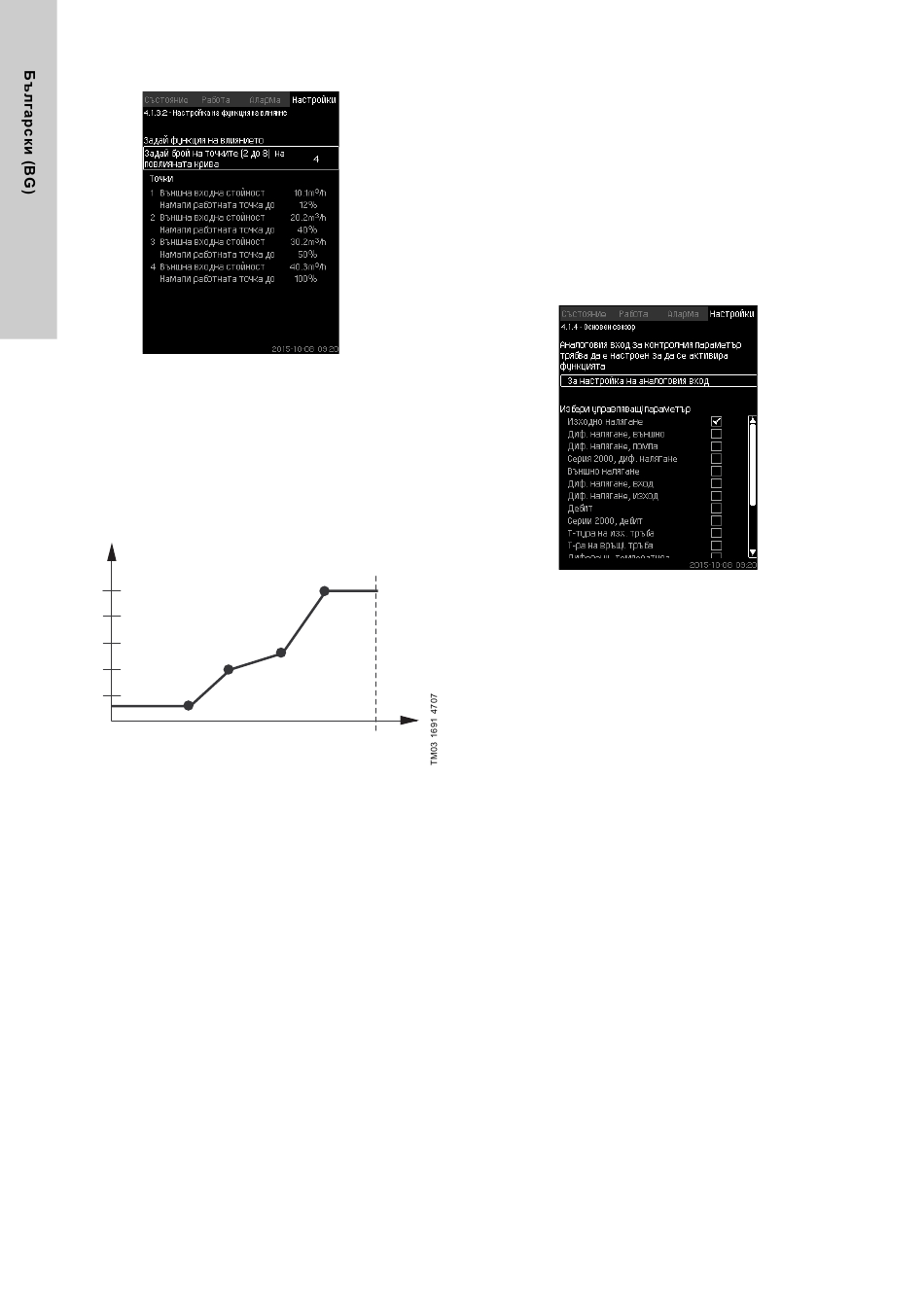

Фиг. 42 Настройка на функция на влияние
Описание
В това меню избирате отношението между измерваните
параметри, които ще повлияят на точката на настройка и
желаното влияние в проценти.
Връзката се задава с въвеждането на стойности в таблица с
максимално осем точки, посредством контролното табло.
Пример:
Влияние в/у раб. точка [%]
100
80
60
2
40
1
20
Фиг. 43 Отношение между точка на настройка и дебит
Контролният модул чертае прави линии между точките.
Хоризонтална линия е прокарана от минималната стойност
3
на съответния сензор (0 m /h в дадения пример) до първата
точка. Това се отнася и за линията от последната точка до
максималната стойност на датчика (например 50 m
Диапазон на настройване
Могат да бъдат избрани от две до осем точки. Всяка точка
съдържа отношението между стойността на параметъра,
който ще повлияе на точката на настройка и влиянието на
стойността.
96
4
3
50
3
Дебит [m /h]
3
/h).
Настройване чрез контролния панел
• Настройки > Основен контролер >
Външно в-ние в-ху раб. т..
1. Задайте функция на влиянието.
2. Задайте броя точки.
3. Задайте: Външна входна стойност. (Точка 1.)
4. Задайте в проценти: Намали работната точка до.
(Точка 1.)
5. Повторете стъпки от 2 до 4 за всички необходими
параметри.
Фабрична настройка
Функцията е деактивирана.
8.7.7 Основен сензор (4.1.4)
Фиг. 44 Основен сензор
Описание
Можете да изберете контролния параметър на системата и да
настроите сензора за измерване на стойността.
Диапазон на настройване
• Изходно налягане
• Диф. налягане, външно
• Диф. налягане, помпа
• Серия 2000, диф. налягане
• Външно налягане
• Диф. налягане, вход
• Диф. налягане, изход
• Дебит
• Серии 2000, дебит
• Т-тура на изх. тръба
• Т-ра на връщ. тръба
• Диференц. температура
• Околна температура
• Т-ра на връщ. т-ба, външен
• Сигнал 0-100 %
• Не се използва.
