3. Primjena
MPC upravljanje se koristi za regulaciju i nadzor crpki u ovim
primjenama:
• Sustavi za povišenje tlaka
• Cirkulacijski sustavi za grijanje, hlađenje ili klimatizaciju.
3.1 Crpke
Control MPC je predviđen za sustave sa ovim crpkama:
• CR(E), CRI(E), CRN(E), CRIE
• NB(E), NBG(E)
• NK(E), NKG(E)
• TP
• TPE Series 1000
• TPE Series 2000
• HS
• SP
• MAGNA, UPE Series 2000.
Uputa Glavne crpke sustava moraju biti istog tipa i veličine.
3.2 Način regulacije
Control MPC podijeljen je u četiri grupe prema načinu regulacije:
Način
Opis
regulacije
Dvije do šest crpki sa ugrađenim frekvencijskim
-E
pretvaračem (0,37 - 22 kW).
Dvije do šest crpki priključenih na Grundfos CUE
-EC
frekvencijski pretvarač - jedan po crpki.
Dvije do šest MAGNA, UPE ili
Serija 2000
TPE crpke Serije 2000
Dvije do šest crpki priključenih na Grundfos CUE
-F frekvencijski pretvarač. Rad s regulacijom brzine
se izmjenjuje između crpki.
-S Dvije do šest mrežno napajanih crpki
Pogledajte i poglavlje 5. Pregled načina
MPC upravljanje sadrži softver za povećanje tlaka, grijanje i
hlađenje.
regulacije.
4. Identifikacija
4.1 Natpisna pločica
Nazivna se pločica nalazi na osnovnom okviru.
Type: 1
Model: 2
Serial No.: 3
4
Mains supply:
5
I : A
n
P
No. kW
7 8
Fixed speed pumps:
11
10
E-pumps:
13 14
Pilot Pump:
16
Order No.:
17
Options:
20
23
IP
24
Weight: kg
25

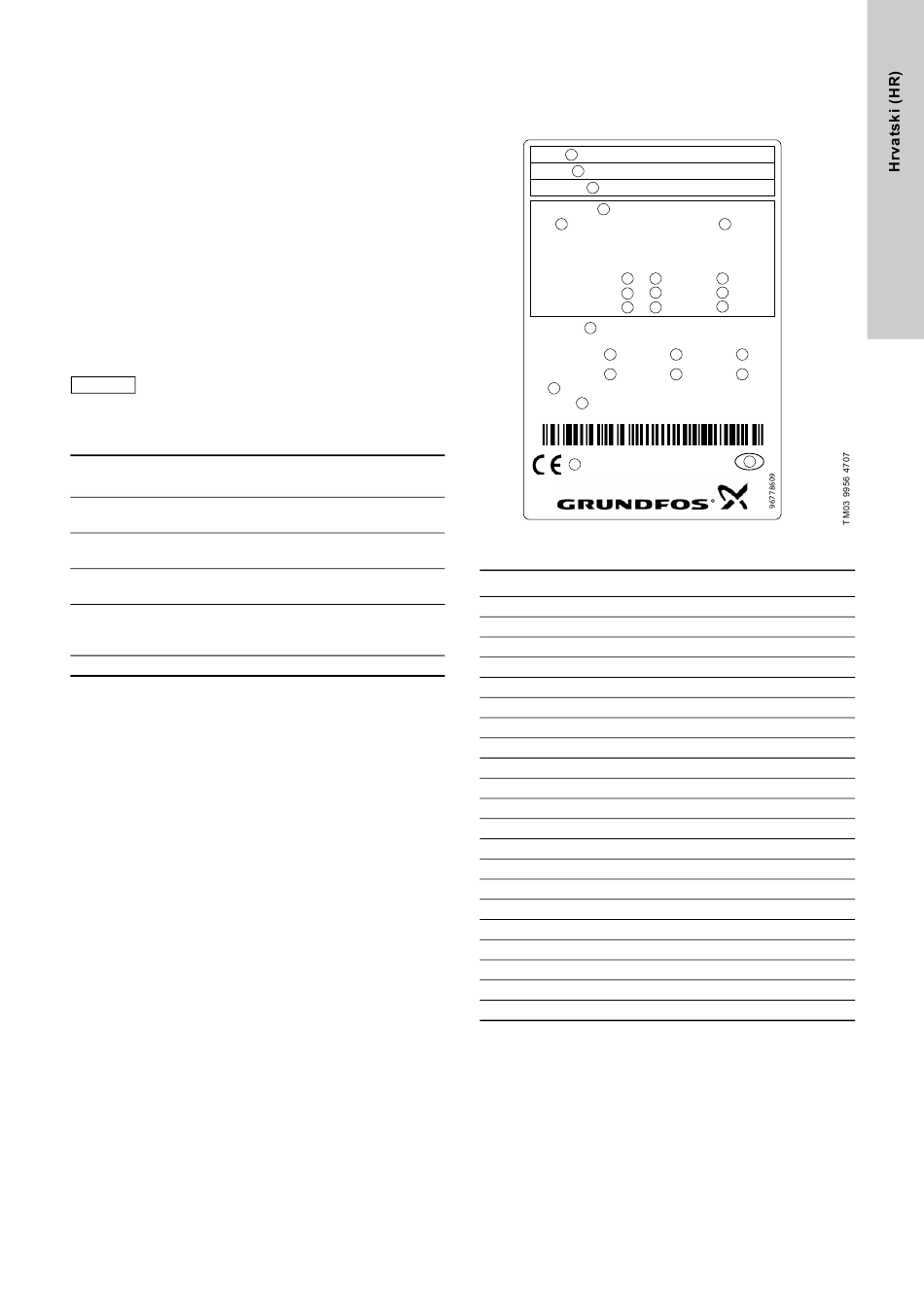

Slika 2 Natpisna pločica
Poz. Opis
1 Oznaka tipa
2 Model
3 Serijski broj
4 Opskrbni napon
5 Nazivna struja [A]
6 Maksimalna temperatura okoline [°C]
7 Broj mrežno napajanih crpki
8 Snaga [kW] mrežno napajanih crpki
9 Nazivni napon [V] mrežno napajanih crpki
10 Broj crpki s frekvencijskim pretvaračem
11 Snaga [kW] crpki s frekvencijskim pretvaračem
12 Nazivni napon [V] crpki s frekvencijskim pretvaračem
13 Broj pomoćnih crpki
14 Snaga [kW] pomoćnih crpki
15 Nazivni napon [V] pomoćnih crpki
16 Broj narudžbe
17-22 Opcije
23 Klasa zaštite
24 Težina [kg]
25 CE oznaka
26 Zemlja podrijetla
6 o
T : C
AMB.
U
n
V
9
12
15
18 19
21 22
26
Made in
