3. Applicazioni
Control MPC viene utilizzato per la regolazione ed il monitoraggio
di pompe nelle seguenti applicazioni:
• Gruppi di aumento pressione
• Sistemi di circolazione per riscaldamento, raffreddamento e
condizionamento dell'aria.
3.1 Pompe
Control MPC è concepito per impianti con le seguenti pompe:
• CR(E), CRI(E), CRN(E), CRIE
• NB(E), NBG(E)
• NK(E), NKG(E)
• TP
• TPE Series 1000
• TPE Series 2000
• HS
• SP
• MAGNA, UPE Series 2000.
Le pompe principali del sistema devono essere dello
Nota
stesso tipo e dimensione.
3.2 Variante di controllo
Control MPC è suddiviso in quattro categorie, a seconda della
variante di controllo:
Variante di
Descrizione
controllo
Da due a sei pomme con convertitore di
-E
frequenza integrato (0,37 - 22 kW).
Da due a sei pompe collegate ad un convertitore
-EC di frequenza esterno Grundfos CUE - uno per
pompa.
Da due a sei pompe MAGNA, UPE o TPE
Serie 2000
Serie 2000
Da due a sei pompe collegate ad un convertitore
-F di frequenza esterno Grundfos CUE. Il controllo di
velocità si alterna tra le pompe.
-S Da due a sei pompe a velocità fissa
Vedere anche la sezione 5. Panoramica delle varianti di
Control MPC comprende il software per l'aumento pressione, il
riscaldamento ed il raffreddamento.
4. Identificazione
4.1 Targhetta di identificazione
La targhetta di identificazione è situata sul basamento.
Type:
Model:
Serial No.:
Mains supply:
5
I :
n
Fixed speed pumps:
E-pumps:
Pilot Pump:
Order No.:
Options:
23
IP
Weight:

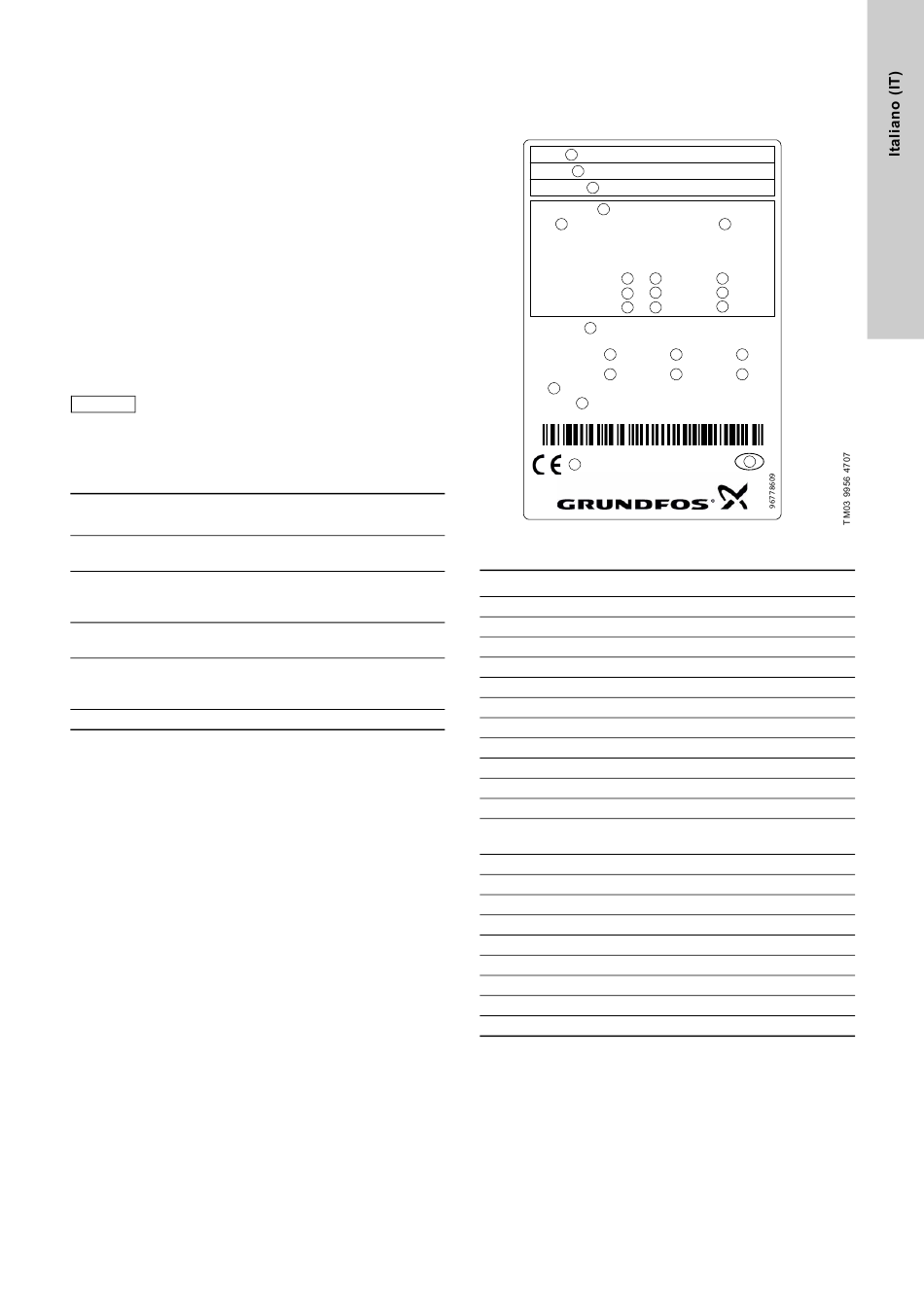

Fig. 2 Targhetta di identificazione
Pos. Descrizione
1 Designazione modello
2 Modello
3 Numero di serie
4 Tensione di alimentazione
5 Corrente nominale [A]
6 Max. temperatura ambiente [°C]
7 Numero pompe a velocità fissa
controllo.
8 Potenza [kW] pompe a velocità fissa
9 Tensione nominale [V] pompe a velocità fissa
10 Numero pompe con convertitore di frequenza
11 Potenza [kW] pompe con convertitore di frequenza
Tensione nominale [V] pompe con convertitore di
12
frequenza
13 Numero pompe pilota
14 Potenza [kW] pompe pilota
15 Tensione nominale [V] delle pompe pilota
16 Numero d'ordine
17-22 Opzioni
23 Classe di protezione
24 Peso [kg]
25 Marchio CE
26 Paese di fabbricazione
1
2
3
4
6 o
A T : C
AMB.
P U
n
No. kW V
7 8 9
11 12
10
15
13 14
16
17 18 19
20 21 22
24
kg
Made in
25
26
