8.7.51 Ārēja kļūme (4.4.4)

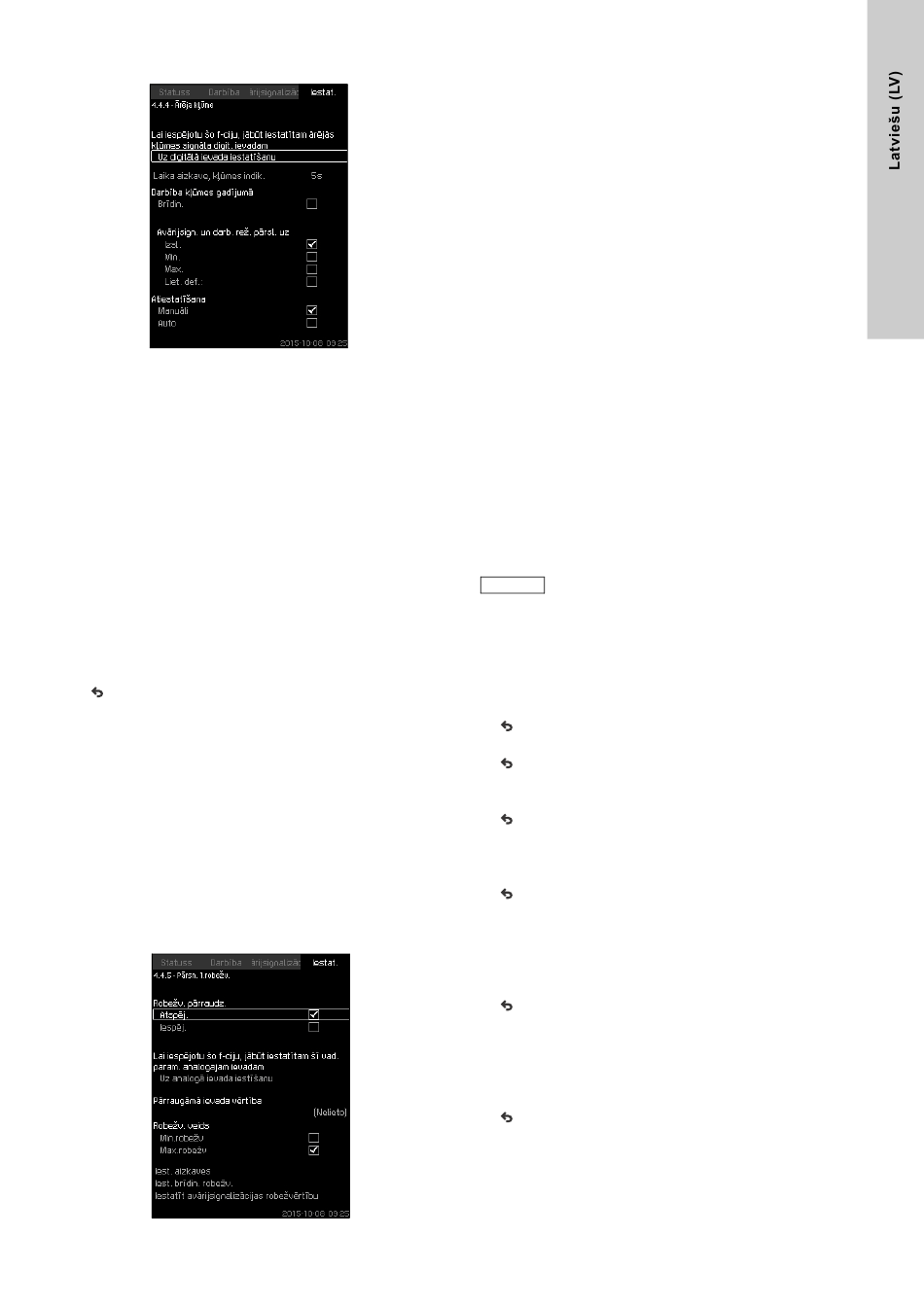

101. ilustr.Ārēja kļūme
Apraksts
Funkciju lieto, ja CU 352 spēj saņemt bojājuma signālu no ārēja
kontakta. Ārēja bojājuma gadījumā CU 352 norāda brīdinājumu
vai avārijsignalizāciju. Avārijsignalizācijas gadījumā sistēma
pāriet uz citu manuālu darba režīmu, piemēram, "Izsl.".
Iestatīšanas diapazons
• Funkcijai paredzēta digitālā ievada izvēle.
• Aizkaves iestatījums no kontakta saslēgšanas līdz CU 352
reakcijai.
• Reakcija ārēja bojājuma gadījumā: brīdinājums vai
avārijsignalizācija un darba režīma mainīšana.
• Restarts pēc avārijsignalizācijas: manuāli vai automātiski.
Iestatīšana, izmantojot vadības pulti
• Iestat. > Pārraudz. f-cijas > Ārēja kļūme > Uz digitālā ievada
iestatīšanu.
Parādās displejs Digit. ievadi (4.3.7) (digitālie ievadi).
6. Ievadam jāiestata "Ārēja kļūme" (ārējs bojājums).
7. .
8. Jāiestata: Laika aizkave, kļūmes indik..
9. Ja ārēja bojājuma gadījumā ir vajadzīgs tikai brīdinājums,
jāizvēlas "Brīdin." (brīdinājums).
Ja ārēja bojājuma gadījumā sistēmai jānorāda
avārijsignalizācija un jāmaina darba režīms, jāizvēlas darba
režīms "Manuāli" vai "Auto".
Izgatavotājuzņēmuma iestatījums
Funkcija ir aizliegta (Disabled). Ja funkcija ir atļauta (Enabled),
izgatavotājuzņēmumā ir iestatītas šādas vērtības.
• Aizkave (Time delay): 5 sekundes.
• Darba režīms avārijsignalizācijas gadījumā: Izsl..
• Restarts: Manuāli.
8.7.52 Pārsn. 1.robežv. (4.4.5 - 4.4.6)
102. ilustr.Pārsn. 1.robežv.
Apraksts
Ar šo funkciju CU 352 var kontrolēt analogo vērtību iestatītās
robežvērtības. Tā reaģēs, ja vērtības pārsniedz robežvērtības.
Katru robežvērtību var iestatīt kā maksimālo vai minimālo vērtību.
Katrai kontrolētajai vērtībai jānosaka brīdinājuma robežvērtība un
avārijsignalizācijas robežvērtība.
Funkcija ļauj vienlaicīgi kontrolēt divas dažādas vietas
sūknēšanas sistēmā. Piemēram, spiedienu pie patērētāja un
sūkņa izplūdes spiedienu. Tas nodrošina, ka izplūdes spiediens
nesasniedz kritisku vērtību.
Ja vērtība pārsniedz brīdinājuma robežvērtību, tiek dots
brīdinājums. Ja vērtība pārsniedz avārijsignalizācijas vērtību,
sūkņi tiks izslēgti.
Starp pārsniegtas robežvērtības atklāšanu un brīdinājuma vai
avārijsignalizācijas aktivizēšanu var iestatīt aizkavi. Aizkavi var
iestatīt arī brīdinājuma vai avārijsignalizācijas atiestatīšanai.
Brīdinājumu var atiestatīt automātiski vai manuāli.
Ir iespējams iestatīt, vai sistēmas restartam pēc
avārijsignalizācijas jānotiek automātiski vai avārijsignalizācija
jāatiestata manuāli. Restartu var aizkavēt par regulējamu laiku.
Tāpat var iestatīt palaides aizkavi, nodrošinot, ka sistēma
sasniedz stabilu stāvokli pirms funkcijas aktivizēšanas.
Iestatīšanas diapazons
• Funkcijai paredzēta analogā ievada izvēle
• kontrolējamā ievada vērtība (Input value to be monitored)
• robežvērtības tips (min./max.) (Limit type (min./max.))
• brīdinājuma robežvērtība (Warning limit)
• avārijsignalizācijas robežvērtība (Alarm limit)
Iestatīšana, izmantojot vadības pulti
Pirms funkcijas atļaušanas analogajiem ievadiem
jābūt pareizi iestatītiem. See section
Piezīme
ievadi (4.3.8) (analogie ievadi).
• Iestat. > Pārraudz. f-cijas > Pārsn. 1.robežv. / Pārsn. 2.robežv.
> Uz analogā ievada iestīšanu.
1. Jāizvēlas analogais ievads (Analog input).
2. Jāizvēlas: Pārraugāmā ievada vērtība.
Parādās displejs 4.3.8.1.1.
3. Jāizvēlas ievads.
4. .
5. Jāiestata sensora minimālā un maksimālā vērtība.
6. x 2.
7. Jāizvēlas: Pārraugāmā ievada vērtība.
8. Jāizvēlas ievads.
9. .
10. Jāizvēlas:
• Min.robežv / Max.robežv.
• Iest. aizkaves.
11. .
12. Jāizvēlas:
• Iest. brīdin. robežv.
• Iespēj..
13. Jāiestata robežvērtība.
14. Jāizvēlas atiestatīšana: Auto / Manuāli.
15. .
16. Jāizvēlas:
• Iestatīt avārijsignalizācijas robežvērtību
• Iespēj..
17. Jāiestata robežvērtība.
18. Jāizvēlas atiestatīšana: Auto / Manuāli.
19. .
20. Jāizvēlas: Iespēj..
Izgatavotājuzņēmuma iestatījums
Funkcija ir aizliegta (Disabled).
8.7.28 Anal.
