8.3 Popis funkcí
Popis funkcí je založen na čtyřech hlavních menu řídící jednotky
CU 352:
• Stav
• Provoz
• Alarm
• Nastavení.
Pokud není uvedeno jinak, platí funkce pro všechny varianty
řízení.
8.4 Stav (1)
První stavový displej je uvedený níže. Toto displejové zobrazení
se objeví po zapnutí napájecího napětí a pokud tlačítka na
ovládacím panelu zůstanou nedotknuta po dobu 15 minut.
E
I
C
D

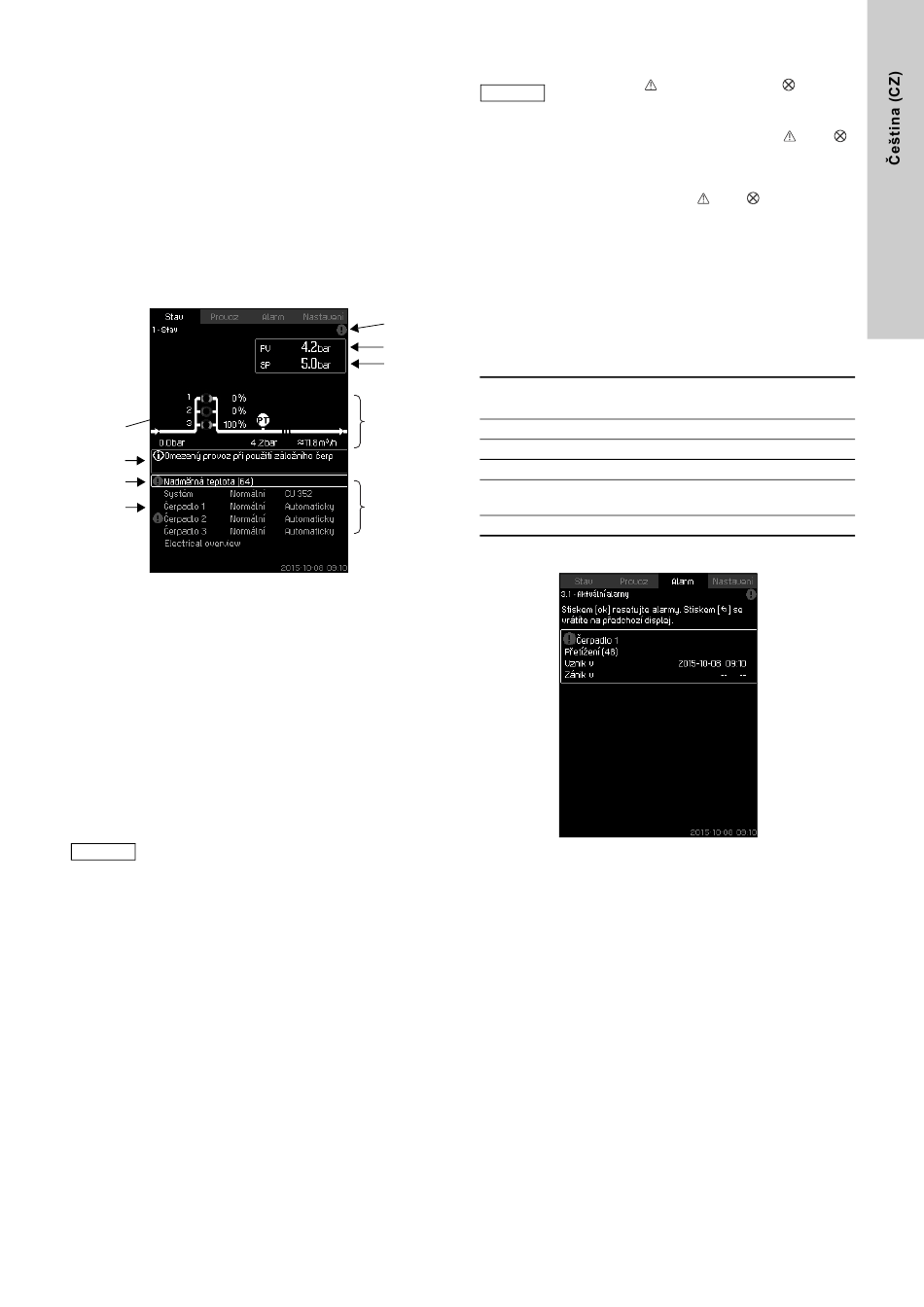

Obr. 6 Stav
Popis
V tomto menu nelze provádět žádná nastavení.
Aktuální hodnota (provozní hodnota, PV) řídícího parametru,
obvykle tlaku na výtlačné straně, se ukazuje v horním pravém
rohu (G) spolu se zvolenou požadovanou hodnotou (SP) (H).
Horní polovina displeje (A) zobrazuje grafické znázornění čerpací
soustavy. Zde jsou zobrazeny zvolené měřené parametry se
symbolem snímače a aktuální hodnotou.
V systémech MPC-E, kde je známý diferenční tlak u čerpadel a
údaje křivek čerpadla, na displeji se zobrazuje předpokládaný
průtok, když průtok a otáčky čerpadel jsou v rozmezí, v němž je
možné odhadnout průtok.
≈ : Označuje, že průtok je odhadovaná hodnota.
Odhadovaný průtok se může lišit od naměřené
Pokyn
hodnoty.
Uprostřed displeje, v informačním políčku (I) se ukáže,
zda nastala následující událost:
• Omezený provoz při použití záložního čerpadla
• Ovlivnění proporcionálního tlaku aktivní
• Ovlivnění externí požadované hodnotyaktivní
• Alternativní požadovaná hodnota aktivní
• Zvyšování nízkého průtoku aktivní
• Snižování tlaku aktivní
• Hodinový program aktivní
• Dálkově ovládáno přes Ethernet
• Dálkově ovládáno přes GENI (RS-485)
• Omezeno sníženým provozem
• Zastaveno pro nízký průtok.
Ve spodní části displeje (B) se zobrazuje následující:
• poslední aktivní alarm, pokud existuje, a příčina poruchy s
chybovým kódem v závorkách
• stav systému s aktuálním provozním režimem a zdrojem řízení
• stav čerpadla s aktuálním provozním režimem.
Pokud došlo k poruše, zobrazí se v řádku (C)
varovný symbol
Pokyn
příčinou a kódem poruchy, například "Překročení
teploty (64)".
Pokud se porucha týká jednoho z čerpadel, symboly
se zobrazí také před stavovým řádkem (D) zmíněného čerpadla.
Zároveň indikátor stavu čerpadla (E) změní barvu buď na žlutou
nebo červenou, jak je popsáno v tabulce níže. V horním řádku
displeje (F) se objeví napravo symbol
porucha odstraněna, bude tento symbol zobrazen v horním řádku
na všech displejích.
Chcete-li otevřít řádek menu, zvolte řádek pomocí tlačítka [ ∨ ]
nebo [ ∧ ] a stiskněte tlačítko [ok].
Displej umožňuje otevřít stavové displeje ukazují následující:
• aktuální alarmy
• stav systému
F
• stav každého čerpadla.
G
Popis stavů čerpadla
H
Indikátor stavu
čerpadla
A
Rotující, zelený
Trvale zelený
Rotující, žlutý
Trvale žlutý
B
Trvale červený
8.4.1 Aktuální alarmy (3.1)
Obr. 7 Aktuální alarmy
Popis
Tento displej ukazuje všechna varování a alarmy, které nelze
resetovat.
Další informace jsou uvedeny v částech
(3.1) a 8.6.3 Záznam hlášení alarmu
nebo symbol alarmu , spolu s
nebo
nebo . Dokud nebude
Popis
Čerpadlo běží.
Čerpadlo je připraveno (neběží).
Varování. Čerpadlo běží.
Varování. Čerpadlo je připraveno
(neběží).
Alarm. Čerpadlo je zastaveno
8.6.2 Aktuální alarmy
(3.2).
