6. Uzstādīšana
Pirms uzstādīšanas jāpārbauda, vai sistēma atbilst pasūtījumam
un vai nav bojātas redzamās detaļas.
6.1 Mehāniskā uzstādīšana
MPC jāuzstāda labi vēdināmā telpā, lai nodrošinātu vadības
skapja pietiekamu dzesēšanu.
Sūkņi jāuzstāda saskaņā ar piegādātajām sūkņu uzstādīšanas un
ekspluatācijas instrukcijām.
Iekārta MPC nav paredzēta uzstādīšanai ārpus
Uzmanību
telpām un nedrīkst atrasties tiešā saules gaismā.
6.2 Elektroinstalācija
Brīdinājums
Elektriskais savienojums jāveic pilnvarotam
speciālistam saskaņā ar valstī spēkā esošiem
noteikumiem un attiecīgo elektrisko shēmu.
• Sistēmas elektroinstalācijai jāatbilst korpusa klasei IP54.
• Jāpārliecinās, ka sistēma ir piemērota energoapgādei, kurai tā
ir pievienota.
• Jāpārliecinās, ka vada šķērsgriezums atbilst elektriskās
shēmas specifikācijām.
6.3 Iedarbināšana
1. Jāieslēdz energoapgāde.
2. Jāpagaida, kamēr parādās pirmais displejs.
3. Pēc CU 352 pirmās ieslēgšanas iedarbināšanas vednis vadīs
lietotāju pamatparametru iestatīšanas procesā.
4. Jāseko katrā displejā dotajām instrukcijām.
5. Kad vednis darbu ir pabeidzis, jāpārbauda, vai visiem
sūkņiem ir iestatījums "Auto" izvēlnē "Statuss" (stāvoklis).
6. Jāiet uz izvēlni "Darbība" (darbība).
7. Jāizvēlas darba režīms "Norm." (normāls) un jānospiež [ok].
8. Tagad sistēma ir gatava ekspluatācijai.
Grundfos var nodrošināt hidrauliskos datus sūkņiem
CR, CRI, CRE un CRIE, jo GSC failus ir iespējams
lejupielādēt tieši ierīcē CU 352. Jaudas elektriskie
dati jāievada manuāli.
Piezīme
Visiem citiem sūkņu tipiem ir nepieciešama sūkņa
hidraulisko un elektrisko datu manuāla ievadīšana.
Sk. punktā 8.7.39 Sūkņa līknes dati (4.3.19)
raksturlīknes dati).
832

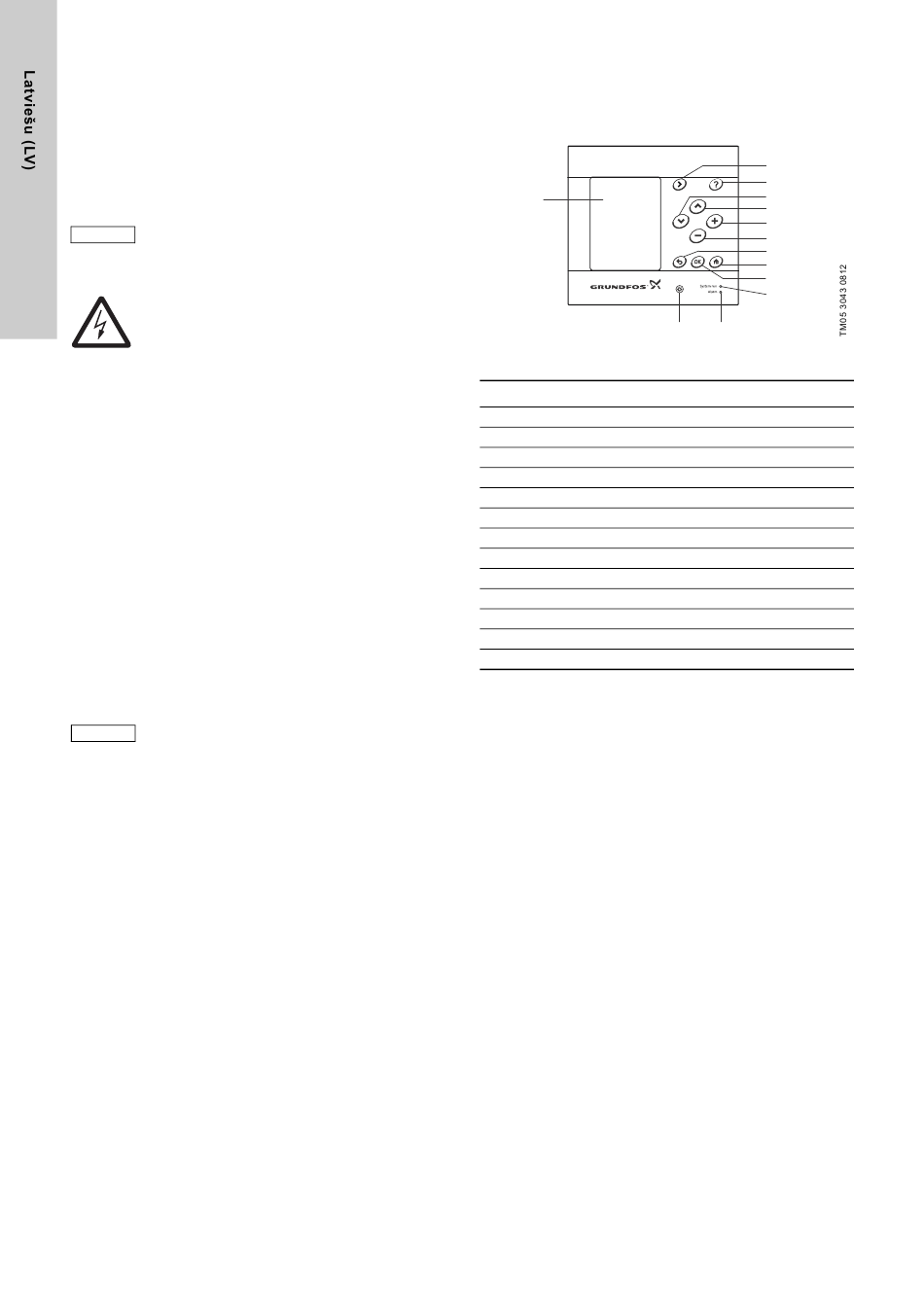

7. Vadības pults
Vadības skapja priekšējā panelī esošajai vadības pultij ir displejs,
virkne pogu un divas indikatora kontrollampiņas.
Vadības pults ļauj manuāli iestatīt un kontrolēt sistēmas darbību.
1
4. ilustr. Vadības pults
Poz. Apraksts
1 Displejs
2 Uz labo pusi vērsta bultiņa
3 Palīdzības poga
4 Uz augšu vērsta bultiņa
5 Uz leju vērsta bultiņa
6 Plusa zīmes poga
7 Mīnusa zīmes poga
8 Atpakaļgājiena poga
9 Sākumvietas poga
10 OK
11 Indikatora kontrollampiņa, darbība (zaļa)
12 Indikatora kontrollampiņa, bojājums (sarkana)
13 Spilgtums
(sūkņa
CU 352
13 12
2
3
5
4
6
7
8
9
10
11
