6. Монтаж
Преди монтаж, проверете дали системата отговаря на
поръчаната, и няма видимо повредени части.
6.1 Механичен монтаж
Control MPC трябва да се монтира в проветриво помещение,
за да се осигури достатъчно охлаждане на таблото за
управление.
Монтирайте помпите съгласно инструкциите за монтаж и
експлоатация, предоставени с тях.
Системата MPC не е конструирана за външен
монтаж и не трябва да бъде излагана на пряка
Внимание
слънчева светлина.
6.2 Електрически монтаж
Предупреждение
Електрическото свързване трябва да се извърши
от упълномощено лице в съответствие с местните
изисквания и схемата на свързване.
• Електрическият монтаж на системата трябва да
съответства на клас на защита IP54.
• Уверете се, че системата е подходяща за електрическото
захранване, към което ще бъде свързана.
• Уверете се, че сечението на кабела съответства на
спецификациите от схемата на свързване.
6.3 Пуск
1. Включете електрозахранването.
2. Изчакайте да се появи първото изображение на екрана.
3. При първо включване на CU 352 се появява помощна
програма, която ще помогне на потребителя при
първоначалните настройки.
4. Следвайте инструкциите на всеки екран.
5. След извършване на стъпките по настройка се уверете,
че всички помпи са настроени на "Автомат." в меню
"Състояние".
6. Отидете в меню "Работа".
7. Изберете режима на управление "Нормален" и натиснете
[ok].
8. Системата вече е готова за работа.
Grundfos може да достави хидравлични
характеристики за CR, CRI, CRE и CRIE помпи и
файлoвете с разширение GSC да бъдат свалени
директно на CU 352. Електрическите данни за
мощност трябва да бъдат ръчно въведени.
Указание
Всички други типове помпи изискват ръчно
въвеждане както на хидравличните, така и на
електрическите характеристики на помпата.
Вижте раздел 8.7.39 Х-ка на помпата
74
7. Контролен панел
Контролният панел в предната част на шкафа с управлението
представлява дисплей с няколко бутона и два светлинни
индикатора. Контролният панел позволява ръчно
настройване и мониторинг на производителността на
системата.
1

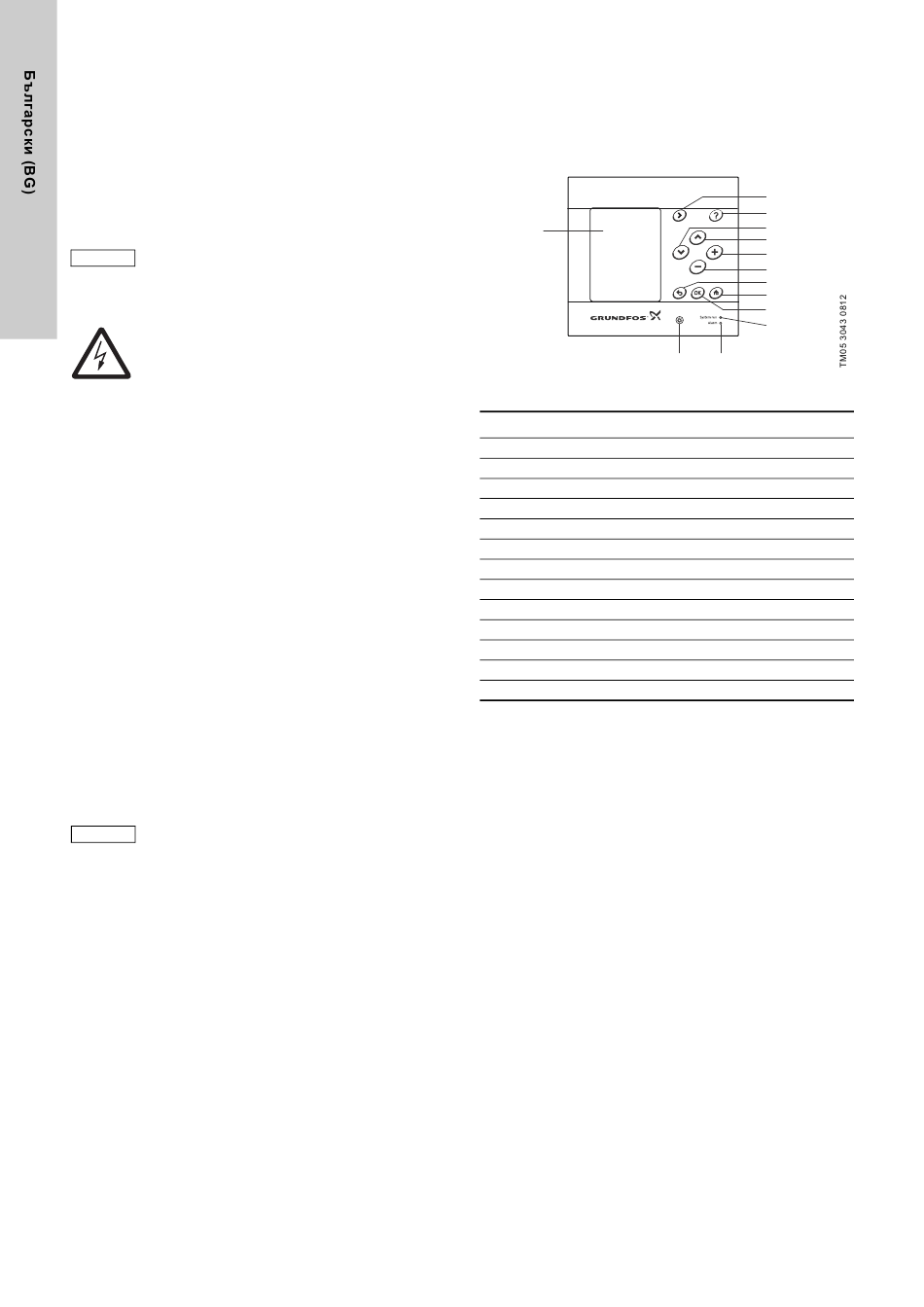

Фиг. 4 Контролен панел
Поз. Описание
1 Дисплей
2 Стрелка надясно
3 Помощ
4 Нагоре
5 Надолу
6 Плюс
7 Минус
8 Назад
9 Начало
10 OK
11 Светлинен индикатор, в действие (зелен)
12 Светлинен индикатор, неизправност (червен)
13 Яркост
(4.3.19).
CU 352
13 12
2
3
5
4
6
7
8
9
10
11
