Gamma di impostazioni
• Velocità della pompa
• numero delle pompe
• pressione di riempimento
• tempo di riempimento massimo
• avviso o allarme + arresto
• tempo di rampa per la fase di accumulo della pressione.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Accumulo di pressione graduale.
1. Selezionare e impostare:
• Velocità
• Numero di pompe
• Pressione di riempimento
• Tempo max..
2. Selezionare: Avviso / Allarme + arresto.
3. Impostare: Tempo di rampa.
4. Selezionare: Attivata.
Impostazioni di fabbrica
La funzione è disabilitata.
8.7.25 Funzionamento di emergenza (4.3.5)

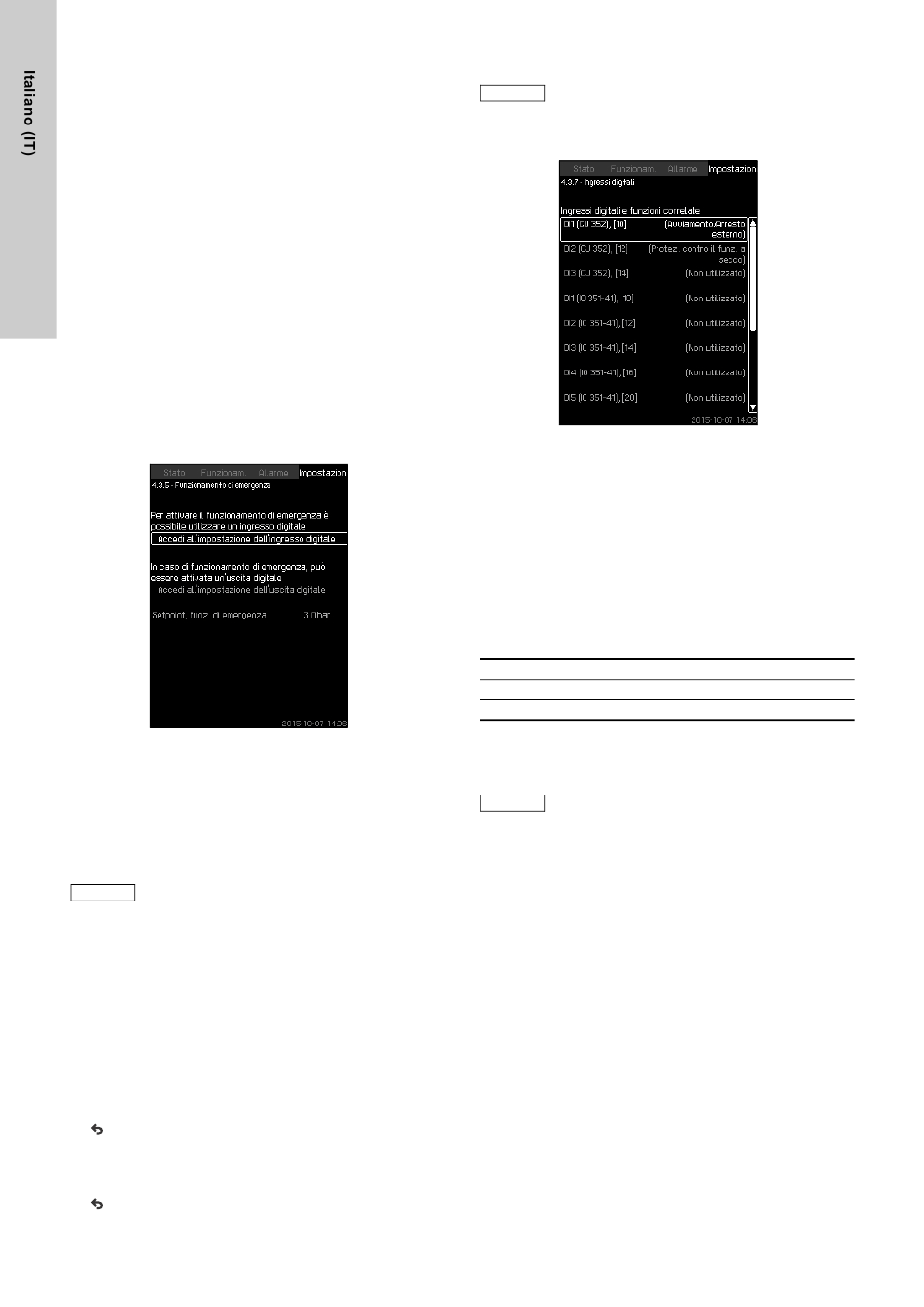

Fig. 71 Funzionamento di emergenza
Descrizione
Questa funzione viene utilizzata nelle applicazioni di aumento
pressione. Quando questa funzione è stata abilitata, le pompe
continueranno a funzionare indipendentemente da avvisi o
allarmi. Le pompe funzioneranno in base ad un setpoint apposita-
mente impostato per questa funzione.
In caso di guasto al sensore, sia le pompe principali
Attenzione
che quelle di riserva funzioneranno al 100 % della
velocità!
Gamma di impostazioni
• Impostazione dell'ingresso digitale
(4.3.7)).
• Impostazione dell'uscita digitale
• Impostazione del setpoint per il funzionamento di emergenza.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Funzionamento di emergenza > Accedi all'impostazione
dell'ingresso digitale.
1. Selezionare ingresso digitale.
2. Selezionare: Funzionamento di emergenza.
3. x 2.
4. Selezionare: Accedi all'impostazione dell'uscita digitale.
5. Selezionare uscita digitale.
6. Selezionare: Funzionamento di emergenza.
7. x 2.
8. Impostare: Setpoint, funz. di emergenza.
738
(8.7.26 Ingressi digitali
(8.7.31 Uscite digitali (4.3.9)).
Quando questa funzione è stata impostata come
descritto sopra, può essere anche attivata tramite la
Nota
schermata Modalità di funzionamento del sistema
(2.1.1).
8.7.26 Ingressi digitali (4.3.7)
Fig. 72 Ingressi digitali
Descrizione
È possibile impostare gli ingressi digitali dell'unità CU 352.
Ogni ingresso, tranne DI1, può essere attivato e messo in rela-
zione ad una determinata funzione.
In genere, il sistema presenta tre ingressi digitali. Se il sistema è
dotato di un modulo IO 351B (opzione), il numero di ingressi digi-
tali è 12.
Tutti gli ingressi digitali vengono indicati in modo che possa
essere identificata la loro posizione fisica nel sistema.
Esempio
DI1 (IO 351-41), [10]:
DI1: Ingresso digitale N. 1
(IO 351-41): IO 351, GENIbus numero 41
[10]: Morsetto N. 10
Per ulteriori informazioni sul collegamento di diversi ingressi digi-
tali, vedere lo schema elettrico fornito con l'armadio di controllo.
Gamma di impostazioni
Nota Non è possibile selezionare DI1 (CU 352).
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Ingressi digitali.
