6. Εγκατάσταση
Πριν την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι αυτό που
έχετε παραγγείλει καθώς και ότι δεν υπάρχουν φθορές στα
εμφανή του μέρη.
6.1 Μηχανική εγκατάσταση
Ο MPC πρέπει να τοποθετείται σε ένα καλά αεριζόμενο μέρος
ώστε να εξασφαλίζεται η επαρκής ψύξη του πίνακα ελέγχου.
Τοποθετήστε τις αντλίες σύμφωνα με τις οδηγίες εγκατάστασης
και λειτουργίας που παρέχονται με τις αντλίες.
Ο MPC δεν είναι σχεδιασμένος για εξωτερική
εγκατάσταση και δεν πρέπει να εκτίθεται απευθείας
Προσοχή
στην ηλιακή ακτινοβολία.
6.2 Ηλεκτρική εγκατάσταση
Προειδοποίηση
Η ηλεκτρική εγκατάσταση πρέπει να γίνεται από
εξουσιοδοτημένο άτομο σύμφωνα με τους τοπικούς
κανονισμούς και το σχετικό διάγραμμα καλωδίωσης.
• Η ηλεκτρική εγκατάσταση του συστήματος πρέπει να
συμμορφώνεται με την κατηγορία προστασίας ΙΡ54.
• Βεβαιωθείτε ότι το σύστημα είναι κατάλληλο για την παροχή
ρεύματος στην οποία θα συνδεθεί.
• Βεβαιωθείτε ότι η διατομή καλωδίου ανταποκρίνεται στις
προδιαγραφές που παρατίθενται στο διάγραμμα καλωδίωσης.
6.3 Πρώτη εκκίνηση
1. Ανοίξτε την παροχή ρεύματος.
2. Περιμένετε να εμφανιστεί η πρώτη οθόνη.
3. Την πρώτη φορά που θα ανοίξετε τον CU 352, θα εμφανιστεί
ένας οδηγός εκκίνησης που θα σας καθοδηγήσει στις βασικές
ρυθμίσεις.
4. Ακολουθήστε τις οδηγίες σε κάθε οθόνη.
5. Όταν ολοκληρωθεί ο οδηγός, βεβαιωθείτε ότι όλες οι αντλίες
είναι ρυθμισμένες στο "Αυτόματο" στο μενού Κατάσταση.
6. Πηγαίνετε στο μενού "Λειτουργία".
7. Επιλέξτε πρόγραμμα λειτουργίας "Κανονικό" και πατήστε [ok].
8. Το σύστημα είναι τώρα έτοιμο για λειτουργία.
Η Grundfos μπορεί να διαθέσει υδραυλικά στοιχεία
για τις αντλίες CR, CRI, CRE και CRIE απ' όπου
μπορείτε να κατεβάσετε απευθείας τα αρχεία GSC
στη CU 352. Τα ηλεκτρικά στοιχεία ισχύος πρέπει να
εισαχθούν με το χέρι.
Σημείωση
Όλοι οι άλλοι τύποι αντλίας απαιτούν χειροκίνητη
εισαγωγή τόσο των υδραυλικών όσο και των
ηλεκτρικών στοιχείων. Βλέπε κεφάλαιο
8.7.39 Καμπύλη αντλίας
516
(4.3.19).
7. Πίνακας χειρισμού
Ο πίνακας χειρισμού στο μπροστινό κάλυμμα του πίνακα ελέχου
διαθέτει μία οθόνη, διάφορα πλήκτρα και δύο ενδεικτικές λυχνίες.
Ο πίνακας χειρισμού διευκολύνει τη χειροκίνητη ρύθμιση και
παρακολούθηση της απόδοσης του συστήματος.
CU 352
1

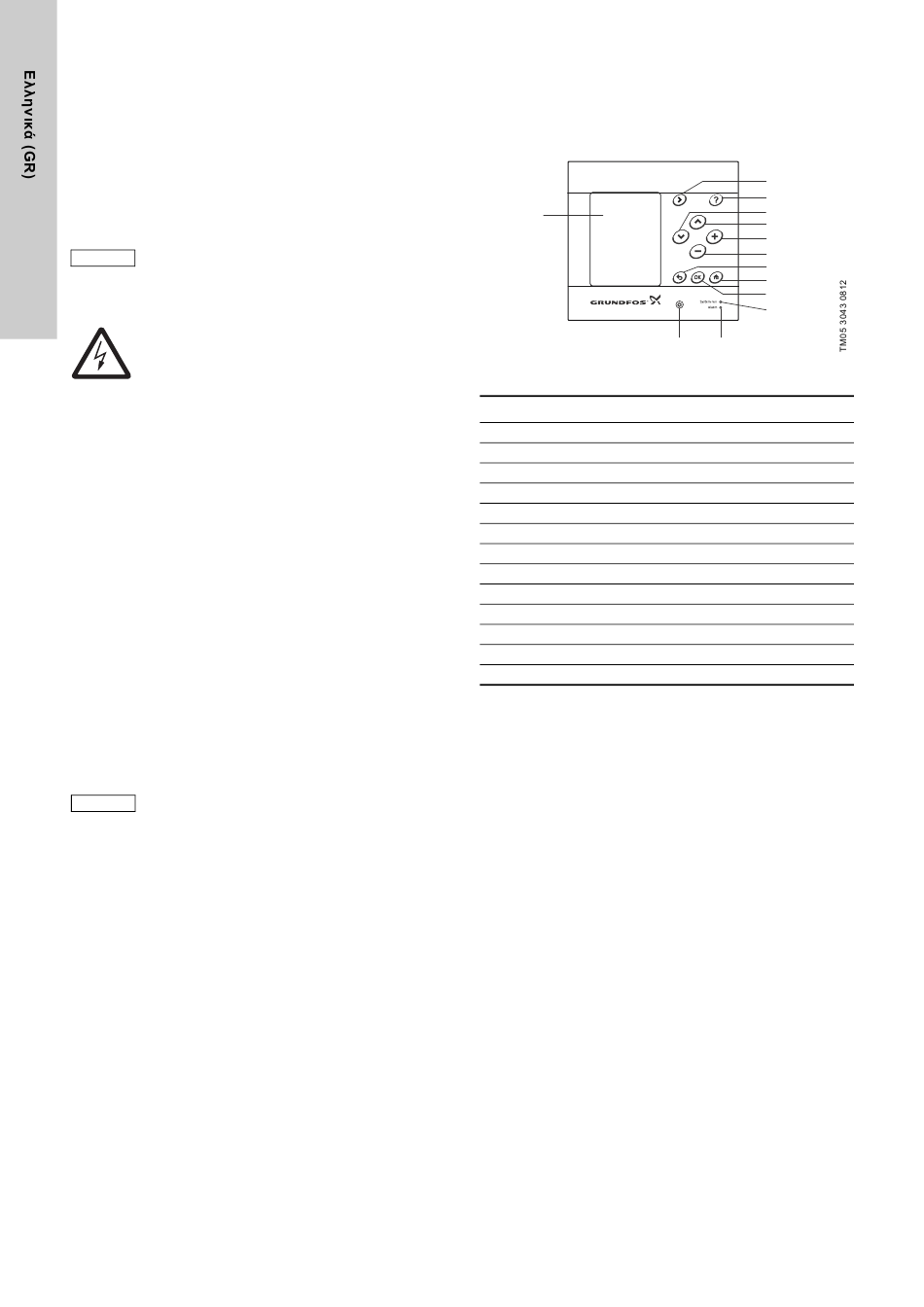

Σχ. 4 Πίνακας χειρισμού
Θέση Περιγραφή
1 Οθόνη
2 Βέλος προς τα δεξιά
3 Βοήθεια
4 Πάνω
5 Κάτω
6 Συν
7 Πλην
8 Πίσω
9 Home
10 OK
11 Ενδεικτική λυχνία, λειτουργία (πράσινη)
12 Ενδεικτική λυχνία, βλάβη (κόκκινη)
13 Φωτεινότητα
2
3
5
4
6
7
8
9
10
11
13 12
