8.7.51 Externí porucha (4.4.4)

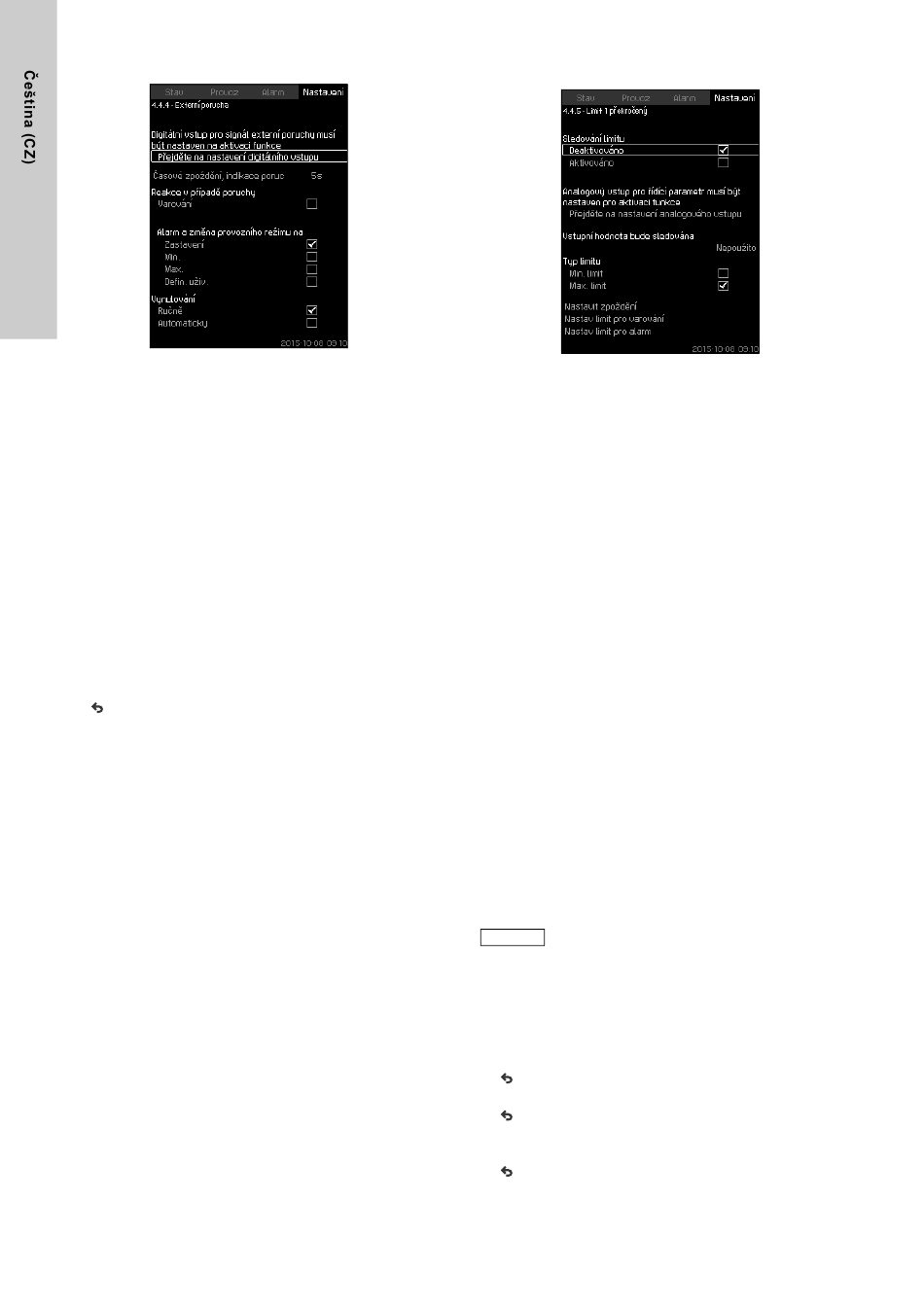

Obr. 101 Externí porucha
Popis
Tato funkce se používá tehdy, když má být řídící jednotka CU 352
schopna přijímat signál poruchy od externího kontaktu. V případě
externí poruchy bude jednotka CU 352 ukazovat varování nebo
alarm. V případě alarmu se systém přepne do jiného ručního
provozního režimu, např. "Zastavení".
Rozsah nastavení
• Výběr digitálního vstupu pro funkci.
• Nastavení časové prodlevy od sepnutí kontaktu do reakce
jednotky CU 352.
• Reakce v případě externí poruchy: Varování nebo alarm a
změna provozního režimu.
• Restart po alarmu: Ručně nebo automaticky.
Nastavení pomocí ovládacího panelu
• Nastavení > Sledovací funkce > Externí porucha > Přejděte na
nastavení digitálního vstupu.
Objeví se displej Digitální vstupy (4.3.7).
6. Nastavte vstup na "Externí porucha".
7. .
8. Nastavte: Časové zpoždění, indikace poruchy.
9. Jestliže je v případě externí poruchy požadováno pouze
varování, zvolte "Varování".
Jestliže má systém v případě externí poruchy hlásit alarm a
změnit provozní režim, zvolte provozní režim "Ručně" nebo
"Automaticky".
Tovární nastavení
Funkce není povolena. Pokud je funkce povolena, v továrně byly
nastaveny následující hodnoty:
• Časové zpoždění: 5 s.
• Provozní režim v případě alarmu: Zastavení.
• Restart: Ručně.
182
8.7.52 Limit 1 překročený (4.4.5 - 4.4.6)
Obr. 102 Limit 1 překročený
Popis
Pomocí této funkce může jednotka CU 352 sledovat nastavené
limity analogových hodnot. Jednotka může reagovat, jestliže
hodnoty překročí mezní hodnoty. Každá mezní hodnota může být
nastavena jako maximální nebo minimální hodnota. Pro každou
sledovanou hodnotu musí být definován limit pro varování a pro
alarm.
Tato funkce umožňuje sledovat dvě různá místa v čerpacím
systému ve stejnou dobu. Například tlak u odběratele a tlak ve
výtlaku čerpadla. Toto zajišťuje, že výtlačný tlak nedosáhne
kritické hodnoty.
Jestliže hodnota překračuje limit pro varování, objeví se varovný
signál. Jestliže hodnota překračuje limit pro alarm, čerpadla jsou
zastavena.
Zpoždění se může nastavit mezi zjištěním překročení mezní
hodnoty a aktivací varování nebo alarmu. Zpoždění je možno
nastavit také pro vynulování varování nebo alarmu.
Varování je možno vynulovat automaticky nebo ručně.
Je možno nastavit, který systém je možno restartovat
automaticky, nebo jestli alarm musí být vynulován ručně.
Restart může být zpožděn nastaveným časem. Je možno nastavit
zapínací časové zpoždění, které zajistí, že systém dosahuje
stejnoměrně předchozího stavu, než se funkce stala aktivní.
Rozsah nastavení
• Výběr analogového vstupu pro funkci
• vstupní hodnota bude monitorována
• typ limitu (min./max.)
• limit pro varování
• limit pro alarm.
Nastavení pomocí ovládacího panelu
Analogové vstupy musí být správně nastaveny před
Pokyn aktivací funkce. Viz část
(4.3.8).
• Nastavení > Sledovací funkce > Limit 1 překročený / Limit 2
překročený > Přejděte na nastavení analogového vstupu.
1. Zvolte analogový vstup.
2. Zvolte: Vstupní hodnota bude sledována.
Objeví se displej 4.3.8.1.1.
3. Zvolte vstup.
4. .
5. Nastavte minimální a maximální hodnotu snímače.
6. x 2.
7. Zvolte: Vstupní hodnota bude sledována.
8. Zvolte vstup.
9. .
10. Zvolte:
• Min. limit / Max. limit.
• Nastavit zpoždění.
8.7.28 Analogové vstupy
