Grundfos Control MPC Montage- Und Betriebsanleitung Seite 531

8.5.8 Λειτουργία, εφεδρική αντλία (2.1.4.8)

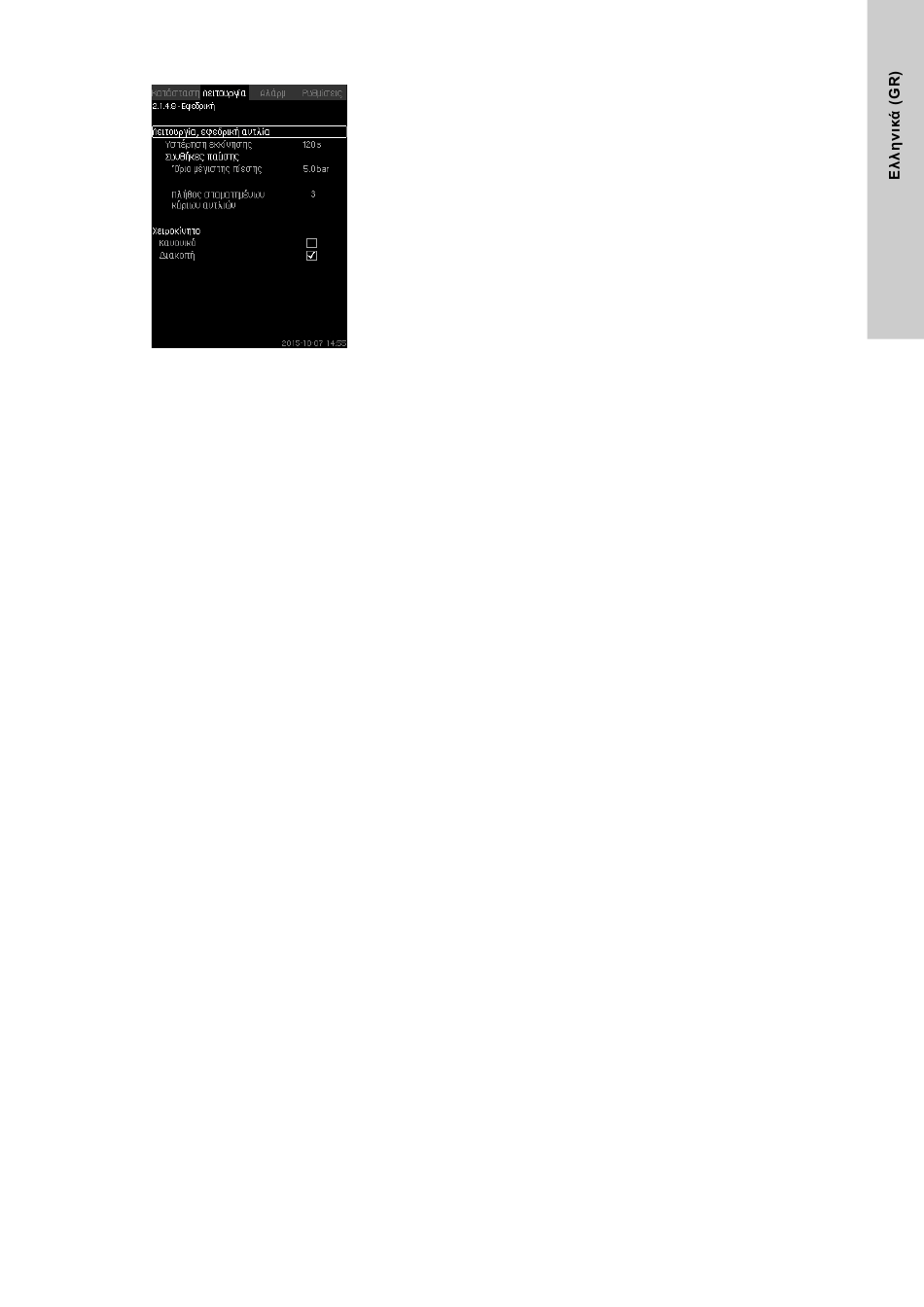

Σχ. 31 Λειτουργία, εφεδρική αντλία
Περιγραφή
Αυτή η οθόνη εμφανίζεται μόνο σε συστήματα που διαθέτουν
εφεδρική αντλία.
Υπάρχει η δυνατότητα ρύθμισης του προγράμματος λειτουργίας,
καθυστέρησης εκκίνησης και ορίου παύσης για την αντλία.
Η λειτουργία είναι διαθέσιμη μόνο σε εφαρμογές ανύψωσης
πίεσης.
Περιοχή ρύθμισης
Αυτόματο
Προσφέρεται η δυνατότητα ορισμού καθυστέρησης εκκίνησης.
Η εφεδρική αντλία θα ξεκινήσει μετά την καθυστέρηση που θα
έχει οριστεί εάν οι κύριες αντλίες λειτουργούν στο 100 % της
ταχύτητας και δεν μπορούν να διατηρήσουν το σημείο ρύθμισης.
Μπορούν να οριστούν δύο παράμετροι παύσης για την εφεδρική
αντλία:
• Όριο μέγιστης πίεσης
– Η εφεδρική αντλία θα σταματήσει εάν η πίεση υπερβεί το
όριο που έχει τεθεί.
• Πλήθος σταματημένων κύριων αντλιών
– Η εφεδρική αντλία θα σταματήσει όταν σταματήσει ο αριθμός
των κύριων αντλιών που έχουν οριστεί.
Χειροκίνητο
Μέγ., Ελάχ., Κανονικό, ∆ιακοπή.
Ρύθμιση μέσω πίνακα χειρισμού
• Λειτουργία > Έλεγχος συγκεκριμένης αντλίας.
1. Επιλέξτε εφεδρική αντλία.
2. Επιλέξτε: Αυτόματο / Χειροκίνητο.
Αυτόματο
1. Ορίστε:
• Υστέρηση εκκίνησης
• Συνθήκες παύσης.
Χειροκίνητο
1. Επιλέξτε πρόγραμμα λειτουργίας.
2. Ορίστε το σημείο ρύθμισης εάν επιλέξετε "Κανονικό".
Εργοστασιακή ρύθμιση
Καθυστέρηση εκκίνησης (αυτόματη): 2 λεπτά.
Όριο παύσης: 5 bar.
531
