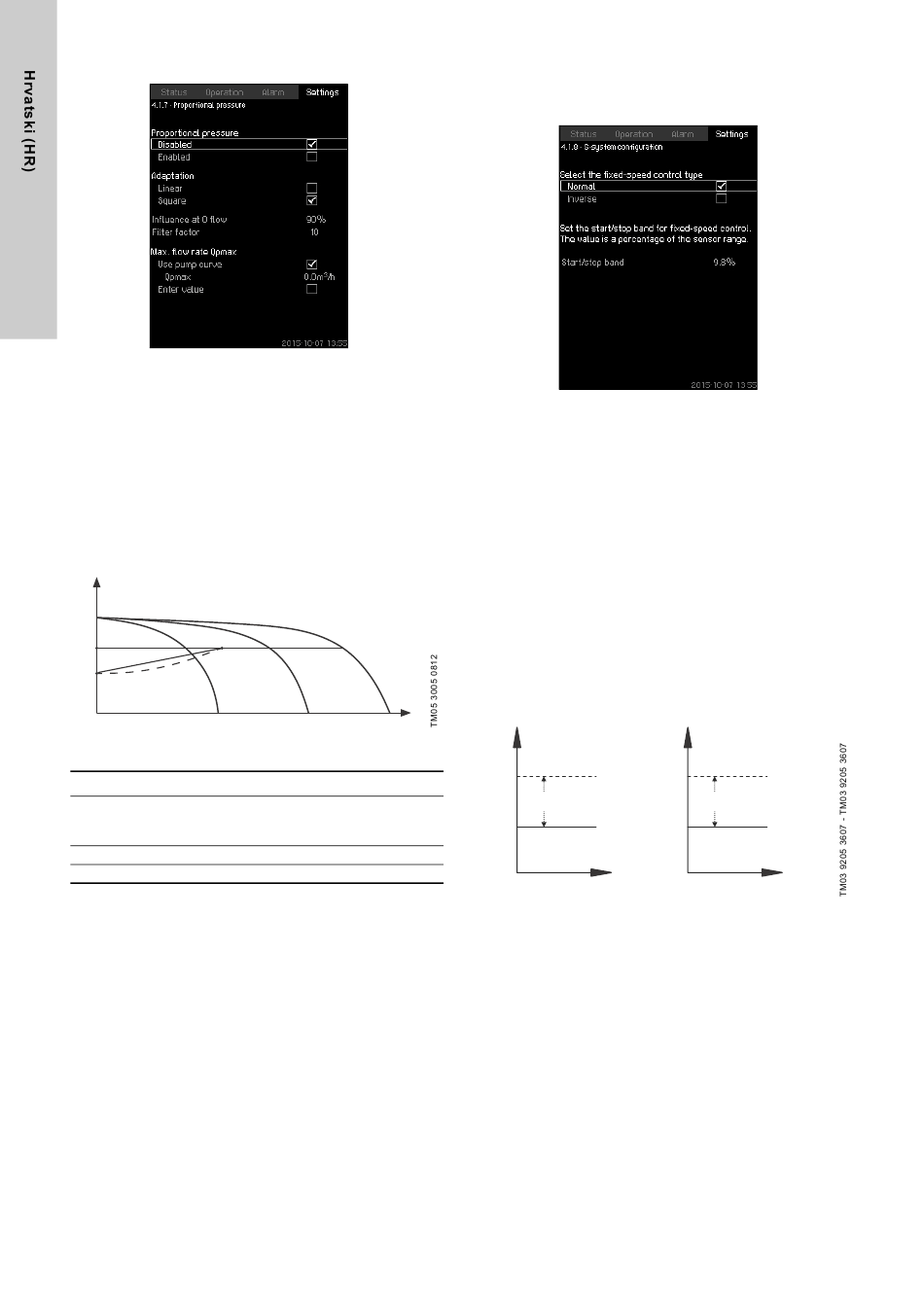

8.7.9 Proportional pressure (4.1.7)
Slika 47 Proportional pressure
Opis
Funkcija se može omogućiti samo u sustavima s regulacijom
tlaka i automatski prilagođava zadanu vrijednost trenutnom
protoku kako bi se nadoknadili dinamički gubici ovisni o protoku.
Kako su mnogi sustavi dizajnirani sa dodatnim kapacitetom
protoka, procijenjeni maksimalni protok (Qpmax) se može unijeti
ručno. U sustavima sa CR crpkama, krivulje crpke se mogu
koristiti za izračun maksimalnog protoka pri odabranim zadanim
vrijednostima. Filter faktor se može postaviti kako bi se spriječile
fluktuacije.
Podešavanje može biti linearno ili kvadratno. Pogledajte sl. 47.
H
C B
A
Slika 48 Proportional pressure
Poz. Opis
Tlak pri protoku 0. Polazna točka regulacije
A proporcionalnog tlaka (utjecaj pri protoku 0 = x % od
zadane vrijednosti)
B Qpmax
C Zadana vrijednost
Svrha ove funkcije je:
• nadoknaditi gubitke tlaka
• smanjiti potrošnju energije
• povećati komfor korisnika.
Područje podešavanja
• Izbor načina upravljanja.
• Influence at 0 flow
• Estimated flow rate
• Filter factor.
Postavljanje putem upravljačke ploče
• Settings > Primary controller > Proportional pressure.
1. Odaberite: Enabled.
2. Odaberite:
• Adaptation
• Linear / Square.
3. Postavite: Influence at 0 flow.
4. Postavite: Filter factor.
5. Odaberite: Use pump curve / Enter value.
6. Postavite "Qpmax" ako odaberete "Enter value".
604
Tvorničke postavke
Funkcija je onemogućena.
8.7.10 S-system configuration (4.1.8)
Slika 49 S-system configuration
Opis
Funkcija omogućuje obrnutu regulaciju mrežno napajanih crpki
(MPC-S). To će odrediti hoće li se crpke pokrenuti ili zaustaviti
ovisno o trenutnoj vrijednosti.
Opseg za pokretanje/zaustavljanje se mora podesiti da se koristi
ovom funkcijom. Pogledajte sl. 50.
Normal
Crpka se zaustavlja kada vrijednost postane veća od H
opseg pokretanja/zaustavljanja. I crpka se pokreće kada
vrijednost postane manja od H
Inverse
Crpka se pokreće kada vrijednost postane veća od H
pokretanja/zaustavljanja. I crpka se zaustavlja kada vrijednost
postane manja od H
Normal
H [m]
Q
Crpka se zaustavlja
Start/stop band
H
set
Crpka se pokreće
Vrijeme [s]
Slika 50 Normalno i obrnuto upravljanje
Područje podešavanja
• Odabir konfiguracije (normalno ili obrnuto).
• Start/stop band.
Postavljanje putem upravljačke ploče
• Settings > Primary controller > S-system configuration.
1. Odaberite: Normal / Inverse.
2. Postavite: Start/stop band.
Tvorničke postavke
Normal.
. Pogledajte sl. 50.
set
. Pogledajte sl. 50.
set
Inverse
H [m]
Crpka se pokreće
Start/stop band
H
set
Crpka se zaustavlja
Vrijeme [s]
+
set
+ opseg
set
