Grundfos Control MPC Montage- Und Betriebsanleitung Seite 110

8.7.33 Аналогови изходи (4.3.10)

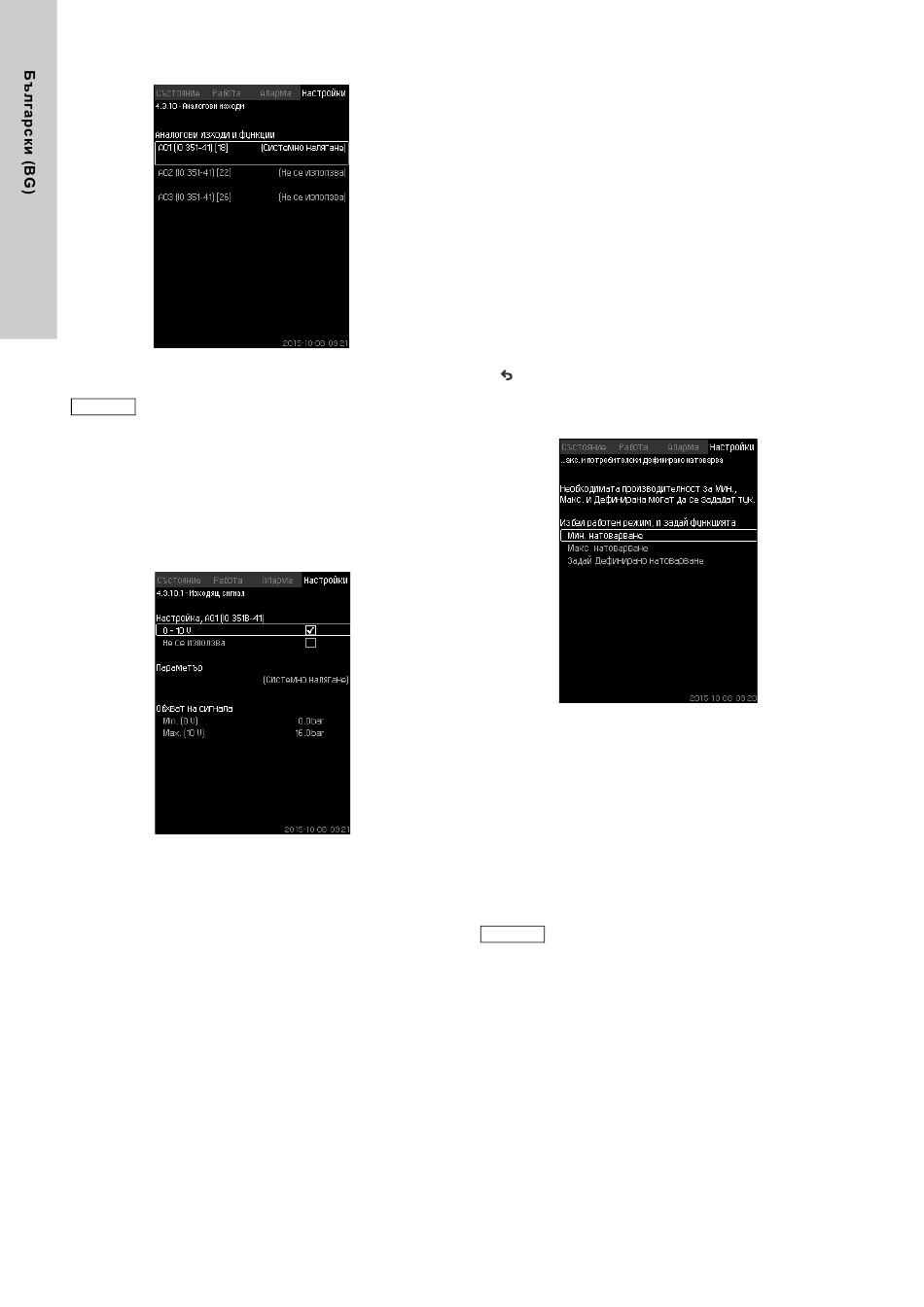

Фиг. 79 Аналогови изходи
Този екран ще се появи, само ако е инсталиран IO
Указание
351B модул.
Описание
Стандартно CU 352 няма аналогови изходи, но системата
може да се оборудва с IO 351B модул с три аналогови изхода.
Настройване чрез контролния панел
• Настройки > Спомагателни функции > Функция Стоп >
Аналогови изходи.
8.7.34 Изходящ сигнал (4.3.10.1 - 4.3.10.3)
Фиг. 80 Изходящ сигнал
Описание
Можете да изберете следните параметри.
Диапазон на настройване
• 0-100% сигнал
• Входно налягане
• Изходно налягане
• Външно налягане
• Диференциално налягане, помпа
• Ниво в резервоара на изхода
• Ниво в резервоара на входа
• Системно налягане
• Диференциално налягане, външно
• Предварително налягане на съда
• Диференциално налягане, вход
• Диференциално налягане, изход
• Температура на връщащата тръба, външна
• Температура във напорната тръба
• Температура на връщащата тръба
• Диференциална температура
• Околна температура
110
• Диференциално налягане 2 - 3
• Мошност на системата
• Мошност, помпа 1 - 6
• Мощност, пилотна помпа
• Мощност, запасна помпа
• Мощност, VFD
• Скорост, помпа 1 - 6
• Ток, помпа 1 - 6
• Ток, пилотна помпа
• Ток, запасна помпа
Настройване чрез контролния панел
• Настройки > Спомагателни функции > Функция Стоп >
Аналогови изходи.
1. Изберете аналогов изход и обхват.
2. Изберете: Параметър.
Появява се екран 4.3.10.2.
3. Изберете изход.
4. .
5. Задайте: Обхват на сигнала.
8.7.35 Мин., макс. и потребителски дефин. Натов. (4.3.14)
Фиг. 81 Мин., макс. и потребителски дефин. Натов.
Описание
Функцията дава възможност за работа на помпите в режим на
управление без обратна връзка при зададена
производителност на помпата.
Диапазон на настройване
CU 352 дава възможност за смяна на три работни режима:
1. Мин. натоварване (4.3.14.1).
2. Макс. натоварване (4.3.14.2).
3. Зададено натоварване (4.3.14.3).
За всеки от тези режими може да бъде зададен
броят на работните помпи и производителността
Указание
на помпата (обороти).
