8.4.9 Akku állapota (1.2.7)

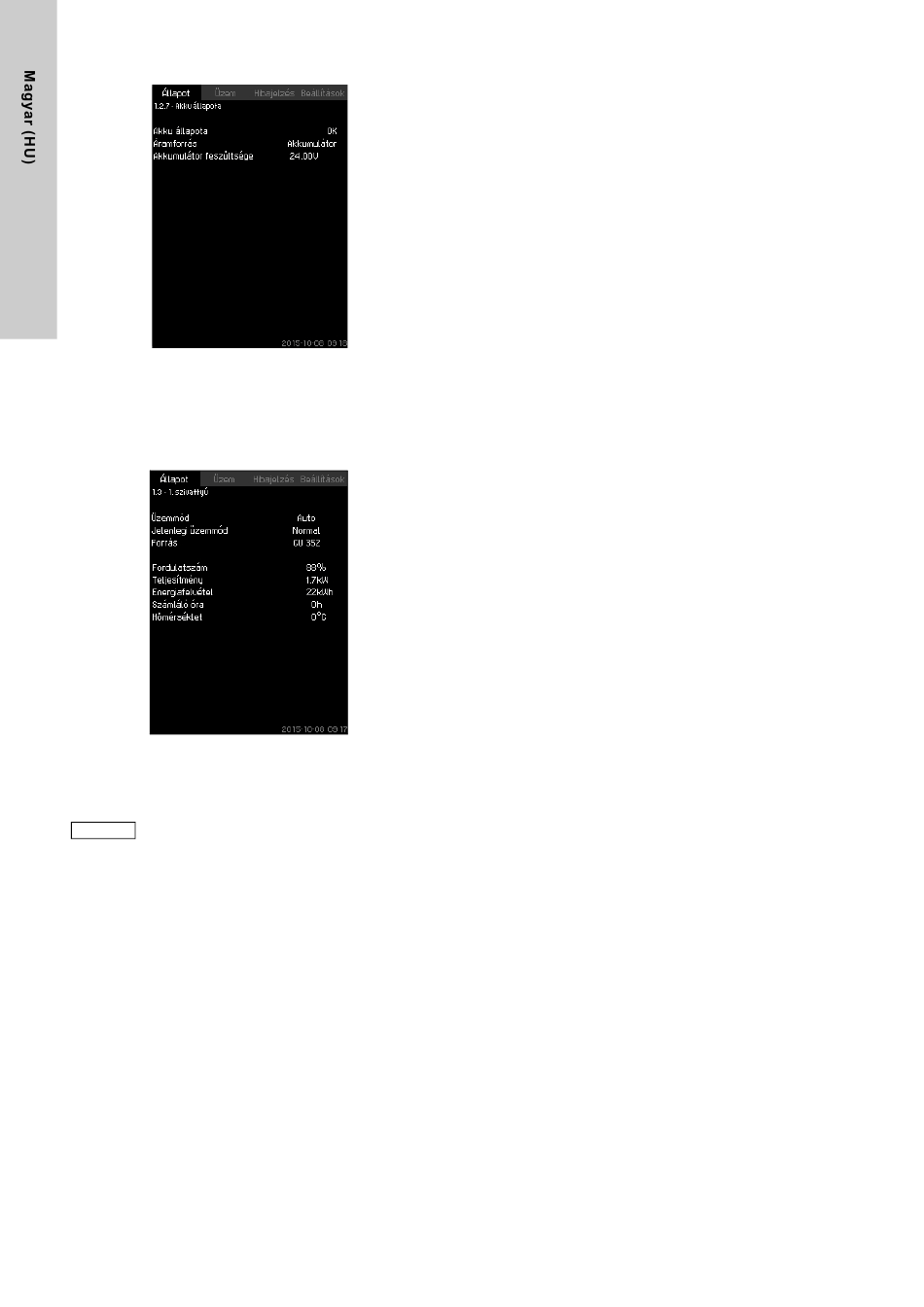

15. ábra Akku állapota
Leírás
Itt láthatja a tartalék akkumulátor állapotát, amennyiben be lett
építve.
8.4.10 1. szivattyú - 6, Segéd sziv., Tart. segédsz. (1.3 - 1.10)
16. ábra 1. szivattyú
Leírás
Ez a képernyő mutatja az egyes szivattyúk üzemállapotát.
A segédszivattyú képernyője csak abban az esetben
Megjegyz.
látható, ha az be van építve.
A szivattyúknak különböző üzemmódjai lehetségesek:
• Auto
– A többi automatikus üzemmódban lévő szivattyúval együtt,
a szivattyú irányítását a PI-szabályozó végzi, amely
biztosítja a rendszer teljesítményének illesztését az aktuális
igényhez.
• Kézi
– A szivattyút nem a PI-szabályozó irányítja. Kézi üzemben
a szivattyú a következő üzemmódok egyikét használja.
• Max.
– A szivattyú a beállított maximális fordulatszámon működik.
(Ez az üzemmód csak fordulatszám szabályozott szivattyúk
esetén választható ki.).
• Normal
– A szivattyú a beállított fordulatszámon működik.
• Min.
– A szivattyú a beállított minimális fordulatszámon működik.
(Ez az üzemmód csak fordulatszám szabályozott szivattyúk
esetén választható ki.).
• Stop
– A szivattyút kényszerítetten leállították.
652
Az üzemmódra vonatkozó tájékoztatás mellett további
paraméterek is leolvashatók az állapotképernyőről:
• jelenlegi üzemmód
• vezérlés forrása
• fordulatszám (a közvetlenül a hálózatról táplált szivattyúk
esetén csak a 0 vagy 100 % jelenik meg)
• teljesímény (csak MPC-E/-EC)
• villamos fogyasztás (csak MPC-E/EC)
• üzemórák.
