8.3 Funkcijų aprašymas
Funkcijos aprašomos pagal keturis pagrindinius CU 352 valdymo
modulio meniu:
• Būsena
• Darbas
• Alarmas
• Nustatymai.
Jei nenurodyta kitaip, funkcijos galioja visiems valdymo
variantams.
8.4 Būsena (1)

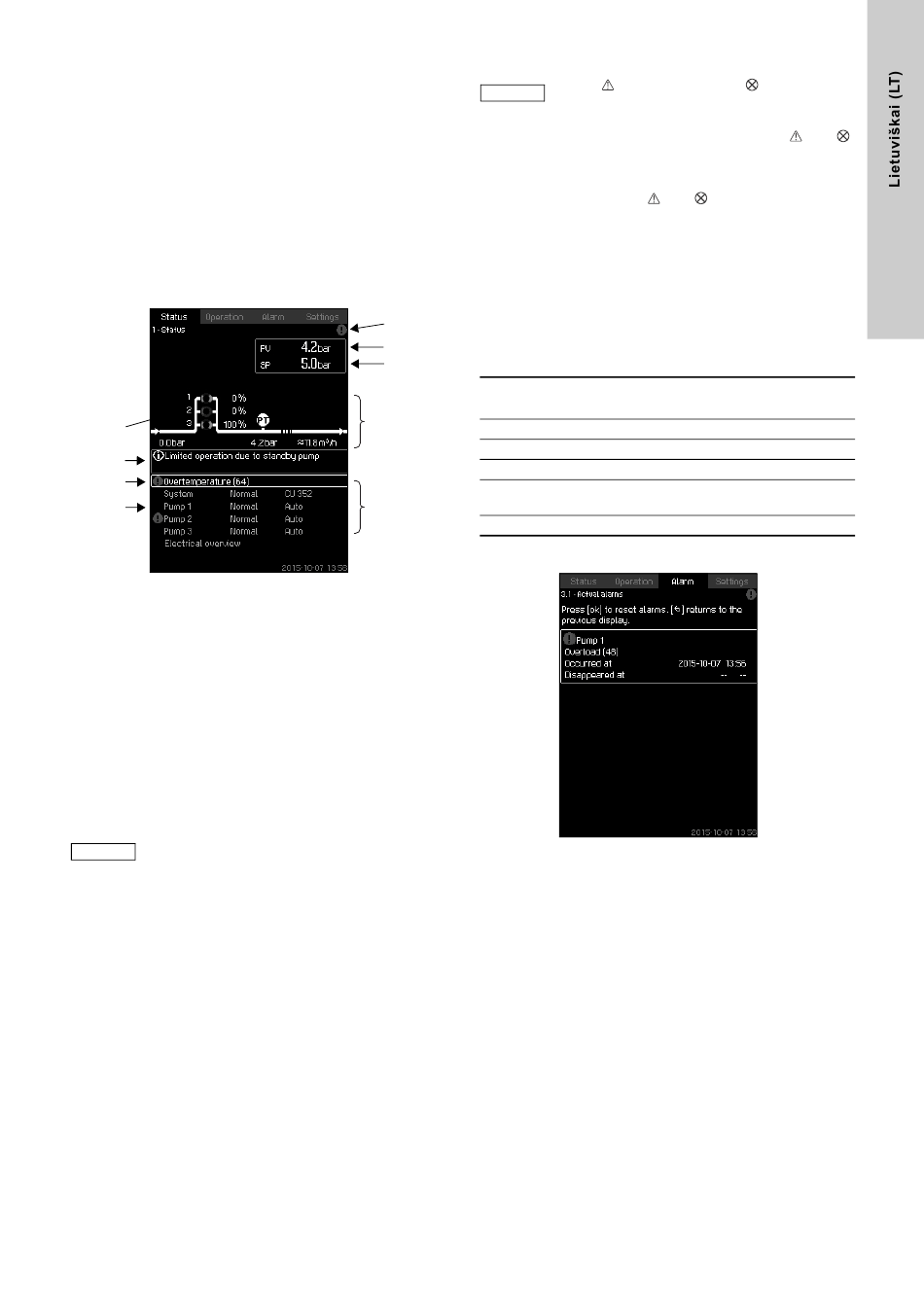

Žemiau parodytas pirmasis būsenos meniu ekranas. Šis ekranas
rodomas, kai įjungiamas maitinimas, ir jis atsiranda, jei 15
minučių nepaspaudžiamas joks valdymo skydelio mygtukas.
E
I
C
D
6. pav. Būsena
Aprašymas
šiame meniu negalima daryti jokių nustatymų.
Viršutiniame dešiniajame kampe rodoma einamoji kontrolinio
parametro vertė (proceso vertė, PV) (G), paprastai tai yra slėgis
išvade, ir pasirinkta kontrolinė vertė (SP) (H).
Viršutinėje ekrano pusėje (A) rodoma grafinė siurblių sistemos
iliustracija. Pasirinktų matuojamų parametrų einamoji vertė
rodoma su jutiklio simboliu.
MPC-E sistemose, kai diferencialinis siurblio slėgis ir siurblio
kreivės duomenys yra žinomi, ekrane rodomas apskaičiuotas
debitas, jei debitas ir siurblių apsukos yra diapazone, kuriame
debitą apskaičiuoti įmanoma.
≈ : nurodo, kad debito vertė yra apskaičiuota.
Apskaičiuota debito vertė gali skirtis nuo matuojamos
Pastaba
vertės.
Ekrano viduryje parodomas informacinis laukas (I), jei įvyksta
kuris nors iš šių įvykių:
• Limited operation due to standby pump
• Proportional-pressure influence active
• External setpoint influence active
• Alternative setpoint active
• Low flow boost active
• Pressure relief active
• Clock program active
• Remote-controlled via Ethernet
• Remote-controlled via GENI (RS-485)
• Limited due to reduced operation
• Stopped due to low flow
Apatinėje ekrano pusėje (B) rodomi šie duomenys:
• paskutinis aktyvus aliarmas, jei toks yra, ir sutrikimo priežastis
su sutrikimo kodu skliausteliuose
• sistemos būsena, esamas darbo režimas ir valdymo šaltinis
• siurblio būsena, esamas darbo režimas
Jei yra sutrikimas, eilutėje (C) rodomas įspėjimo
simbolis
Pastaba
priežastis ir sutrikimo kodas, pvz., "Overtemperature
(64)".
Jei sutrikimas yra susijęs su vienu iš siurblių, simbolis
rodomas ir konkretaus siurblio būsenos eilutės (D) pradžioje.
Tuo pačiu metu siurblio būsenos indikatoriaus (E) spalva
pasikeičia į geltoną arba raudoną, kaip aprašyta žemiau
pateiktoje lentelėje. Simbolis
viršutinės eilutės (F) dešinėje. Tol, kol yra sutrikimas, šis simbolis
bus rodomas visų ekranų viršutinėje eilutėje.
Norėdami atidaryti meniu eilutę, pažymėkite ją su [ ∨ ] arba [ ∧ ] ir
paspauskite [ok].
Per šį ekraną galima atsidaryti būsenos ekranus, rodančius:
• esamus aliarmus
• sistemos būseną
F
• kiekvieno siurblio būseną
G
Siurblio būsenos aprašymas
H
Siurblio būsenos
indikatorius
A
Sukasi, žalias
Nesisuka, žalias
Sukasi, geltonas
Nesisuka, geltonas
B
Nesisuka, raudonas
8.4.1 Actual alarms (3.1)
7. pav. Actual alarms
Aprašymas
Šiame ekrane rodomi aktyvūs nepanaikinti aliarmai ir įspėjimai.
Daugiau informacijos pateikiama skyriuose
(3.1) ir 8.6.3 Alarm log
arba aliarmo simbolis , sutrikimo
arba taip pat rodomas ekrano
Aprašymas
Siurblys dirba.
Siurblys pasiruošęs (nedirba).
Įspėjimas. Siurblys dirba.
Įspėjimas. Siurblys pasiruošęs
(nedirba).
Aliarmas. Siurblys sustabdytas.
8.6.2 Actual alarms
(3.2).
arba
