3. Selezionare uno dei parametri di arresto. Se si seleziona
"Impostazioni personalizzate", è necessario impostare i para-
metri mostrati in fig. 68. Vedere gli esempi riportati di seguito.

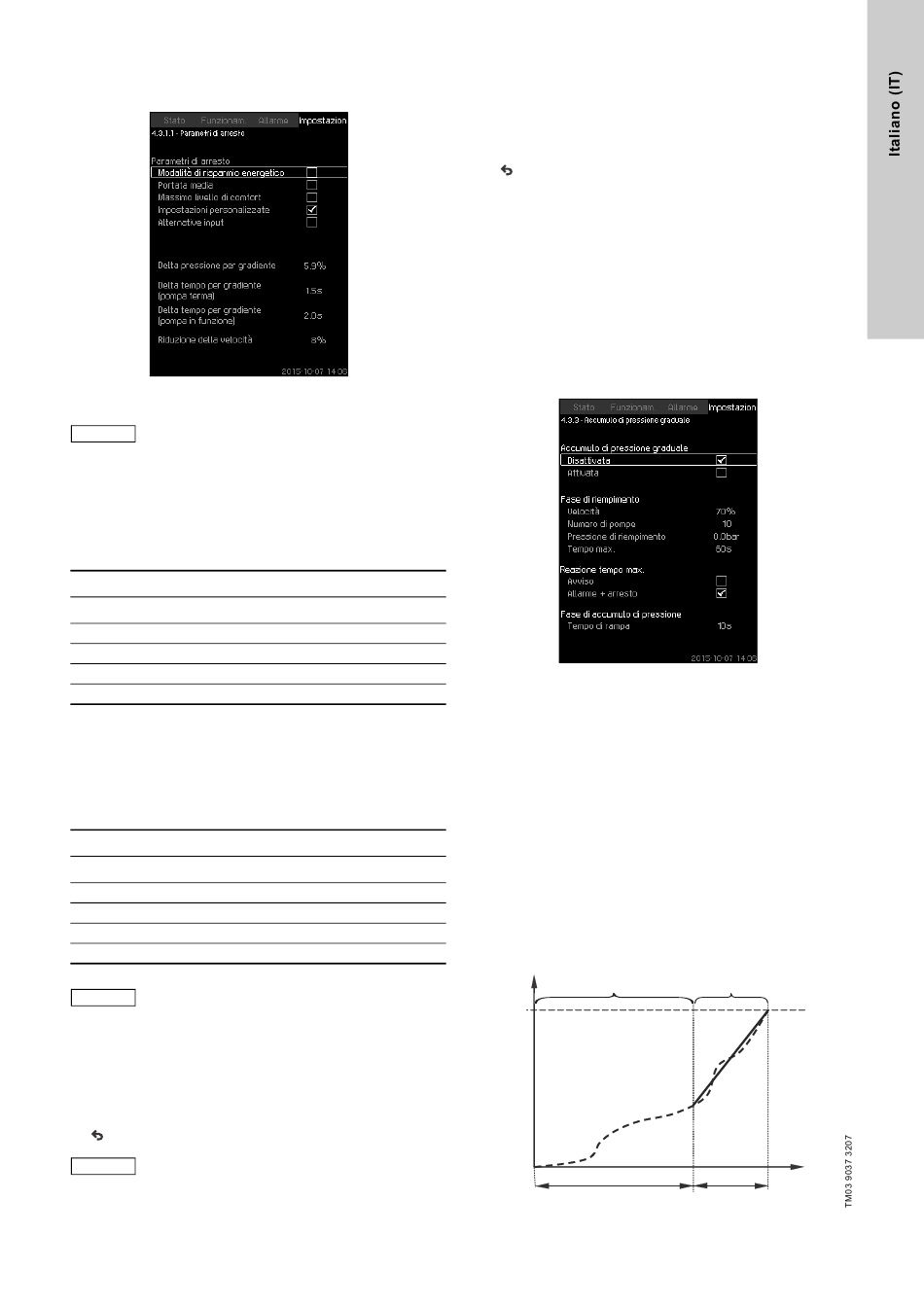

Fig. 68 Impostazioni personalizzate
Regola generale: Riduzione di velocità = 2 x delta
Nota
pressione per gradiente.
Esempio 1: Aumento del limite di arresto, Qmin
(limite di portata alto)
• Aumentare il delta pressione per gradiente.
• Ridurre il delta tempo per gradiente (pompa ferma).
• Ridurre il delta tempo per gradiente (pompa in funzione).
• Aumentare la riduzione di velocità.
Esempio di limite di arresto aumentato
Parametro
Delta pressione per gradiente
Delta tempo per gradiente (pompa ferma)
Delta tempo per gradiente (pompa in funzione)
Riduzione della velocità
Esempio 2: Riduzione del limite di arresto, Qmin
(limite di portata basso)
• Ridurre il delta pressione per gradiente.
• Aumentare il delta tempo per gradiente (pompa ferma).
• Aumentare il delta tempo per gradiente (pompa in funzione).
• Ridurre la riduzione di velocità.
Esempio di limite di portata ridotto
Parametro
Delta pressione per gradiente
Delta tempo per gradiente (pompa ferma)
Delta tempo per gradiente (pompa in funzione)
Riduzione della velocità
Il limite di arresto dipende dalle dimensioni del ser-
Nota
batoio.
Sistema con flussostato
Eseguire le seguenti impostazioni aggiuntive:
1. Selezionare: Accedi all'impostazione dell'ingresso digitale.
Viene visualizzata la schermata Ingressi digitali (4.3.7).
2. Selezionare l'ingresso digitale a cui è collegato il flussostato.
3. Selezionare: Flussostato.
4. .
Un contatto aperto indica una bassa portata.
Nota
Sistema con flussometro
Eseguire le seguenti impostazioni aggiuntive:
1. Selezionare: Accedi all'impostazione dell'ingresso analogico.
Viene visualizzata la schermata Ingressi analogici (4.3.8).
2. Selezionare l'ingresso analogico a cui è collegato il flussometro.
3. Selezionare: Portata.
4. x 2.
5. Impostare: Limite di arresto.
Impostazioni di fabbrica
La funzione viene attivata nelle applicazioni di aumento pres-
sione con le impostazioni contenute nella tabella.
Banda di start/stop:
Portata min.:
Distribuzione sopra setpoint: 50 %
La funzione viene disabilitata in tutte le altre applicazioni.
8.7.24 Accumulo di pressione graduale (4.3.3)
Valore
6 %
1,5 secondi
2,0 secondi
Fig. 69 Accumulo di pressione graduale
10 %
Descrizione
Questa funzione viene utilizzata tipicamente nelle applicazioni di
aumento pressione ed assicura un avviamento regolare dei
sistemi con, ad esempio, tubi vuoti.
L'avviamento ha luogo in due fasi. Vedere fig. 70.
1. Fase di riempimento
La tubazione viene riempita lentamente con acqua. Quando il
sensore di pressione rileva che la tubazione è stata riempita,
inizia la fase due.
2. Fase di accumulo di pressione
Valore
La pressione del sistema viene aumentata fino al raggiungi-
mento del setpoint. L'accumulo di pressione avviene nell'arco
3 %
di un tempo di rampa. Se il setpoint non viene raggiunto entro
15,0 secondi
un tempo determinato, viene generato un avviso o un allarme
25,0 secondi
e, nello stesso tempo, le pompe possono essere arrestate.
6 %
H [m]
Fig. 70 Fasi di riempimento e di accumulo della pressione
25 %
30 % della portata nominale di
una pompa
1. Fase di riempimento 2. Fase di accumulo di pres-
sione
Tempo di riempimento Tempo di rampa
Tempo [sec]
