8.3 Descrição de funções
A descrição de funções baseia-se nos quatro menus principais
da unidade de controlo CU 352:
• Estado
• Operação
• Alarme
• Ajustes.
As funções aplicam-se a todas as variantes de controlo, salvo
indicação em contrário.
8.4 Estado (1)
O primeiro visor de estado é apresentado abaixo. Este visor é
apresentado quando é ligada a alimentação e surge caso os
botões do painel de controlo permaneçam inactivos durante
15 minutos.
E
I
C
D

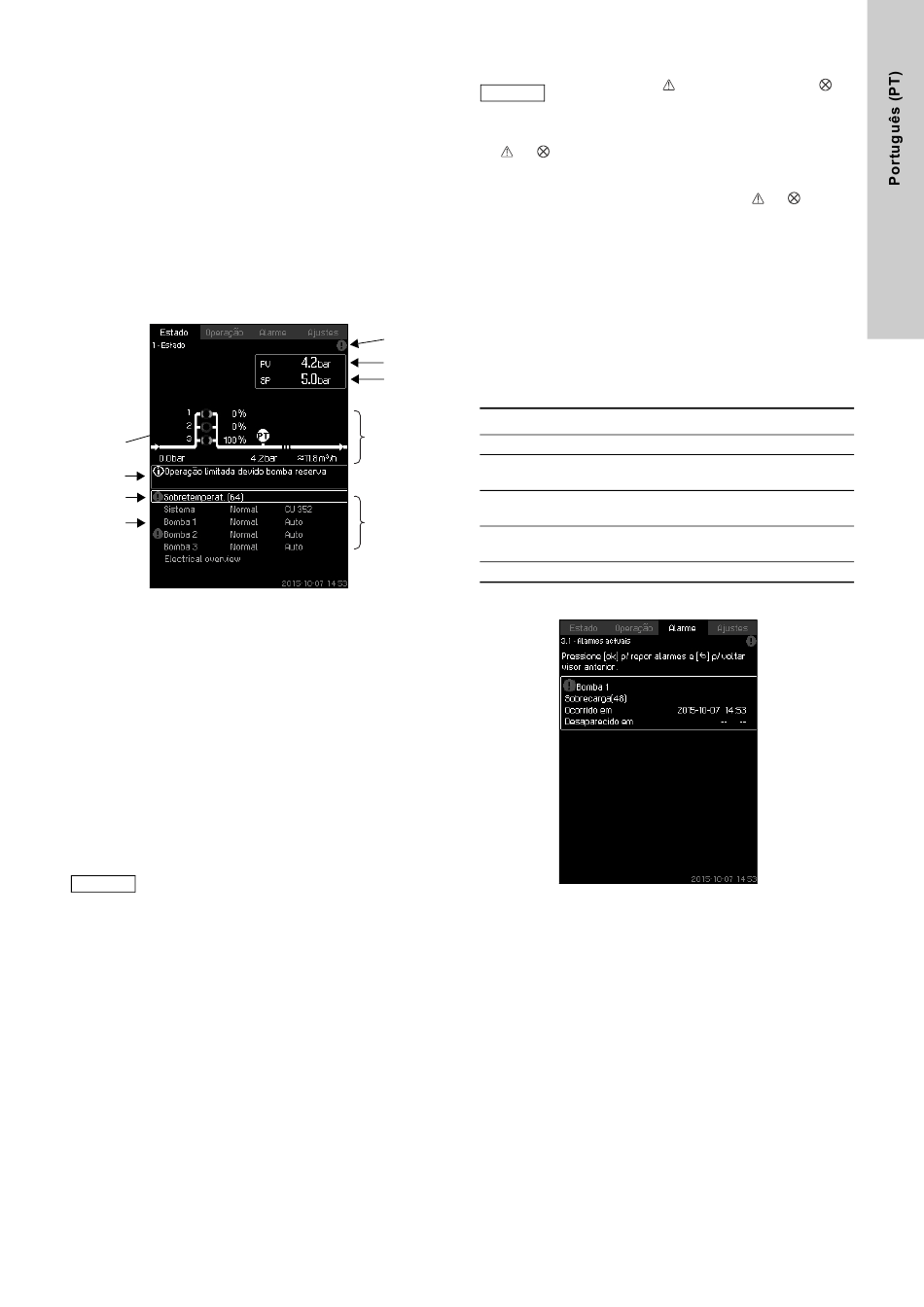

Fig. 6 Estado
Descrição
Não é possível realizar configurações neste menu.
O valor efectivo (valor de processo, PV) do parâmetro de con-
trolo, normalmente a pressão de descarga, é apresentado no
canto superior direito (G), juntamente com o valor de ajuste
seleccionado (SP) (H).
A metade superior do visor (A) apresenta uma ilustração gráfica
do sistema da bomba. Os parâmetros de medição seleccionados
são apresentados com o símbolo de sensor e o valor efectivo.
Em sistemas MPC-E nos quais são conhecidos a pressão dife-
rencial entre as bombas e as características da curva da bomba,
o visor apresenta o caudal estimado quando o caudal e a veloci-
dade das bombas se encontram numa gama na qual seja possí-
vel fazer uma estimativa do caudal.
≈ : Indica que o caudal é um valor estimado.
Nota O caudal estimado pode diferir de um valor medido.
No meio do visor, é apresentado um campo informativo (I) caso
ocorra algum dos seguintes eventos:
• Operação limitada devido bomba reserva
• Influência pressão proporcional activa
• Influência valor ajuste externo activa
• Valor ajuste alternat.activo
• Pressur.caudal reduz.activa
• Alívio pressão activo
• Temporizador activo
• Control.à distância via Ethernet
• Control.à distância via GENI (RS-485)
• Limitado devido ao funcionamento reduzido
• Parado devido caudal reduz..
A metade inferior do visor (B) apresenta o seguinte:
• o último alarme activo, se existente, e a causa da avaria, jun-
tamente com o código de avaria entre parênteses
• o estado do sistema com a fonte de controlo e o modo de fun-
cionamento efectivos
• o estado da bomba com o modo de funcionamento efectivo.
Caso tenha ocorrido uma avaria, serão apresentados
o símbolo de aviso
Nota
linha (C), juntamente com a causa e o código de
avaria, por exemplo, "Sobreaquecimento (64)".
Se a avaria estiver relacionada com uma das bombas, os símbo-
los ou
estado (D) da bomba em questão. Em simultâneo, o indicador do
estado da bomba (E) mudará de cor para amarelo ou vermelho,
conforme descrito na tabela abaixo. O símbolo
apresentado à direita na linha superior do visor (F). Enquanto
existir uma avaria, este símbolo será apresentado na linha supe-
rior de todos os visores.
Para abrir uma linha do menu, seleccione a linha com [ ∨ ] ou [ ∧ ]
e prima [ok].
O visor permite a abertura de visores de estado apresentando o
seguinte:
• os alarmes actuais
F
• o estado do sistema
G
• o estado de cada bomba.
H
Descrição dos estados da bomba
Indicador de estado da bomba
A
Rotativo, verde
Luz verde permanente
Rotativo, amarelo
B
Luz amarela permanente
Luz vermelha permanente
8.4.1 Alarmes actuais (3.1)
Fig. 7 Alarmes actuais
Descrição
Este visor apresenta avisos e alarmes activos por repor.
Para mais informações, consulte as secções
ais (3.1) e 8.6.3 Registo alarmes
ou o símbolo de alarme
serão também apresentados à frente da linha de
Descrição
Bomba em funcionamento.
Bomba a postos
(não em funcionamento).
Aviso. Bomba em funciona-
mento.
Aviso. Bomba a postos
(não em funcionamento).
Alarme. Bomba parada.
(3.2).
na
ou será
8.6.2 Alarmes actu-
