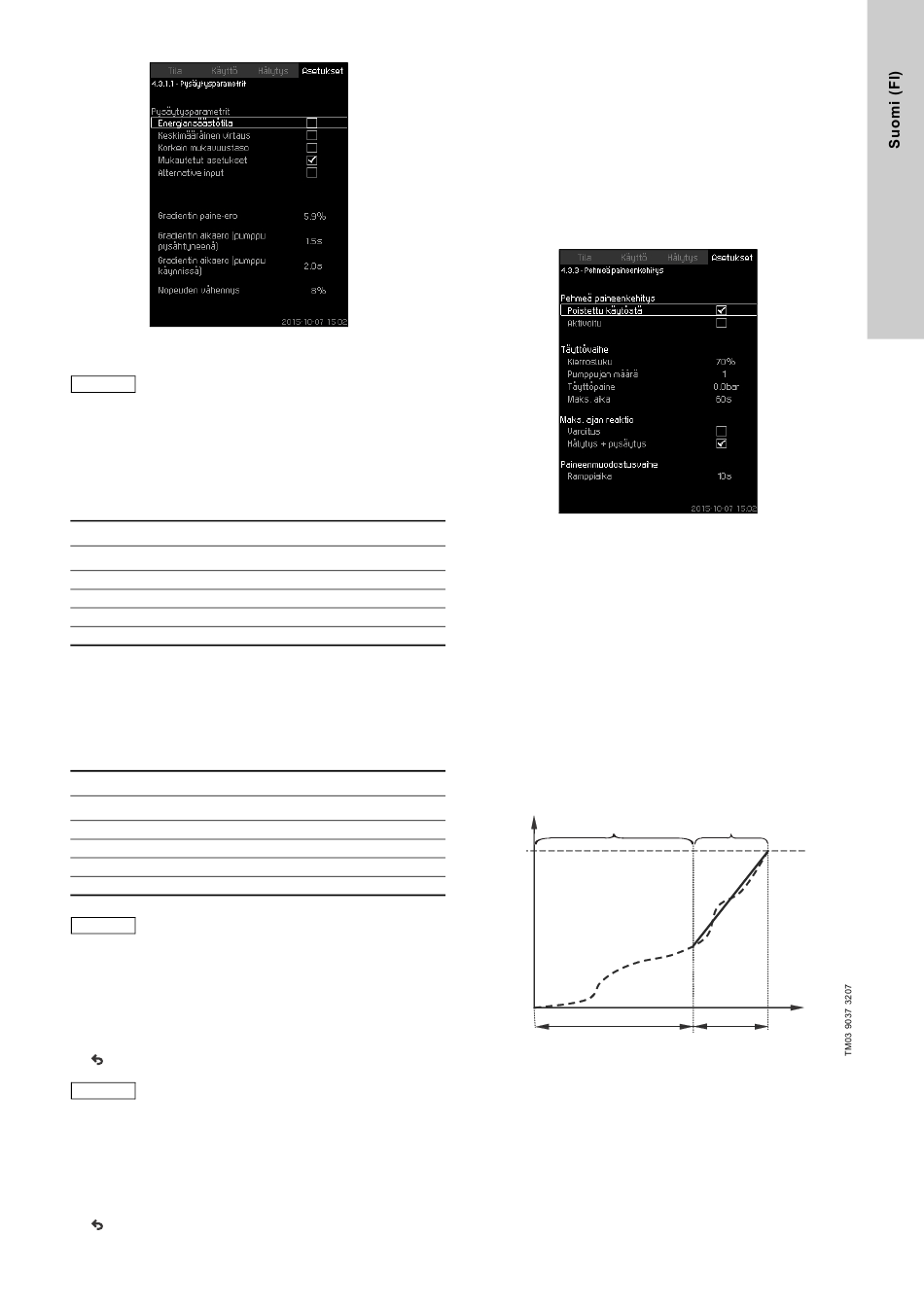

Kuva 68 Mukautetut asetukset
Yleissääntö: Nopeuden vähennys = 2 x gradientin
Huomaa
paine-ero.
Esimerkki 1: Pysäytysrajan korottaminen, Qmin (korkea
virtausraja)
•
Lisää gradientin paine-eroa.
•
Pienennä gradientin aikaeroa (pumppu pysähtyneenä).
•
Pienennä gradientin aikaeroa (pumppu käynnissä).
•
Lisää nopeuden vähennystä.
Esimerkki korotetusta pysäytysrajasta
Parametri
Gradientin paine-ero
Gradientin aikaero (pumppu pysähtyneenä)
Gradientin aikaero (pumppu käynnissä)
Nopeuden vähennys
Esimerkki 2: Pysäytysrajan alentaminen, Qmin (pienen
virtaaman raja)
•
Pienennä gradientin paine-eroa.
•
Lisää gradientin aikaeroa (pumppu pysähtyneenä).
•
Lisää gradientin aikaeroa (pumppu käynnissä).
•
Pienennä nopeuden vähennystä.
Esimerkki alennetusta virtausrajasta
Parametri
Gradientin paine-ero
Gradientin aikaero (pumppu pysähtyneenä)
Gradientin aikaero (pumppu käynnissä)
Nopeuden vähennys
Huomaa
Pysäytysraja riippuu säiliön koosta.
Virtausanturilla varustettu järjestelmä
Tee seuraavat lisäasetukset:
1. Valitse: Siirry digitaalisen tulon määrittämiseen.
Näyttö Digitaaliset tulot (4.3.7) tulee näkyviin.
2. Valitse digitaalinen tulo, johon virtausanturi on kytketty.
3. Valitse: Virtausanturi.
4.
.
Avoin kosketin ilmaisee pienen virtaaman.
Huomaa
Virtausmittarilla varustettu järjestelmä
Tee seuraavat lisäasetukset:
1. Valitse: Siirry analogisen tulon määrittämiseen.
Näyttö Analogiset tulot (4.3.8) tulee näkyviin.
2. Valitse analoginen tulo, johon virtausanturi on kytketty.
3. Valitse: Virtaama.
4.
x 2.
5. Aseta: Pysäytysraja.
Tehdasasetus
Toiminto on käytössä paineenkorotussovelluksissa taulukon
mukaisin asetuksin.
Käynnistys-/pysäytyskaista: 25 %
Min. virtaama:
Jakelu asetuspisteen yläp.: 50 %
Toiminto on pois käytöstä kaikissa muissa sovelluksissa.
8.7.24 Pehmeä paineenkehitys (4.3.3)
Kuva 69 Pehmeä paineenkehitys
Kuvaus
Arvo
Tätä toimintoa käytetään yleensä paineenkorotussovelluksissa ja
6 %
se varmistaa järjestelmien pehmeän käyttöönoton esim. putkien
1,5 sekuntia
ollessa tyhjät.
2,0 sekuntia
Käynnistys tapahtuu kahdessa vaiheessa. Katso kuva 70.
10 %
1. Täyttövaihe
Putkisto täytetään hitaasti vedellä. Kun järjestelmän painean-
turi tunnistaa putkiston olevan täynnä, alkaa toinen käynnis-
tysvaihe.
2. Paineenmuodostusvaihe
Järjestelmän painetta lisätään, kunnes asetuspiste saavute-
taan. Paineenkehitys tapahtuu ramppiajan mukaisesti.
Jos asetuspistettä ei saavuteta asetetussa ajassa, annetaan
varoitus tai hälytys ja pumput saattavat samalla pysähtyä.
Arvo
H [m]
3 %
15,0 sekuntia
25,0 sekuntia
6 %
Kuva 70 Täyttö- ja paineenmuodostusvaiheet
Asetusalue
•
pumpun nopeus
•
pumppujen määrä
•
täyttöpaine
•
maksimitäyttöaika
•
varoitus tai hälytys + pysäytys
•
ramppiaika paineenmuodostusvaihetta varten.
30 % yhden pumpun nimellisvirtaa-
masta
1. Täyttövaihe
2. Paineenmuodostusvaihe
Täyttöaika
Ramppiaika
Aika [s]
421
