Portata [m /h]
100
75
50
25
5 50 70.7

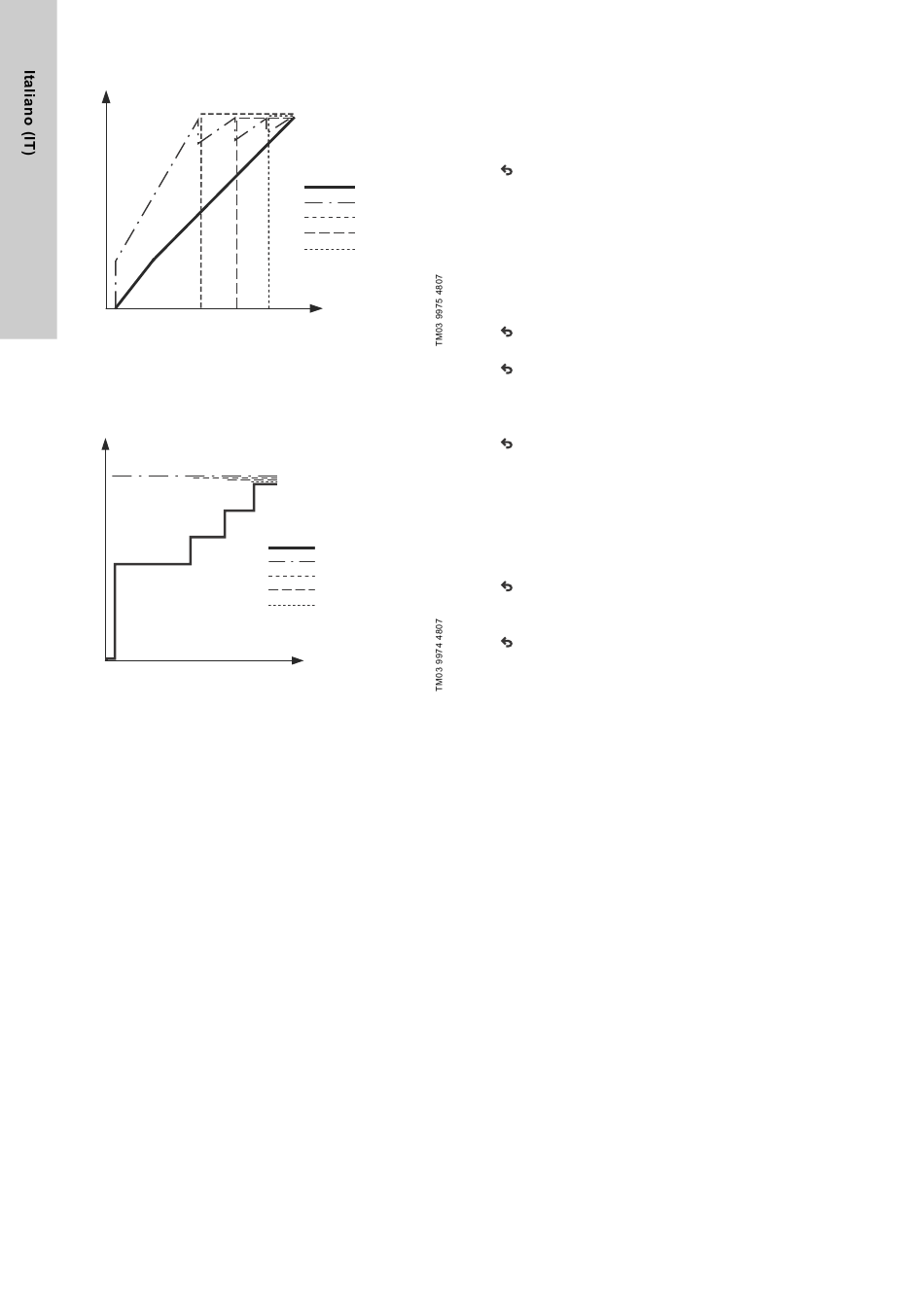

Fig. 25 Curva di regolazione per impianto MPC-F ad anello
aperto
3
Portata [m /h]
100
75
50
25
5 50 70.7 86.6
Fig. 26 Curva di regolazione per impianto MPC-S ad anello
aperto
Gamma di impostazioni
In relazione all'anello aperto devono essere effettuate le seguenti
impostazioni:
• Anello aperto
• Imposta setpoint 1, an. aperto
• Influenza del setpoint esterno
• Normale.
718
Portata
Pompa 1
Pompa 2
Pompa 3
Pompa 4
Ingresso [%] dal
regolatore esterno
86.6 100
Portata
Pompa 1
Pompa 2
Pompa 3
Pompa 4
Ingresso [%] dal
regolatore esterno
100
Impostazione tramite pannello di controllo
Per impostare un'origine di controllo esterna per la regolazione
dell'impianto, procedere come segue:
• Funzionam. > Ulteriori impostazioni > Modalità di regolazione.
• Selezionare: Anello aperto.
• Selezionare: Arresto
1. x 2.
2. Impostare al 100 %: Imposta setpoint 1, an. aperto.
3. Impostazioni > Regolatore primario > Influenza del setpoint
esterno > Vai all'impostazione dell'ingresso analogico.
4. Selezionare ingresso analogico e gamma.
5. Selezionare:
• Valore di ingresso misurato.
Viene visualizzata la schermata 4.3.8.1.1.
• Selezionare: Segnale 0-100 %.
6. .
7. Impostare il valore minimo e massimo del sensore.
8. x 2.
9. Selezionare:
• Valore di ingresso influenzato da
• Segnale 0-100 %.
10. .
11. Selezionare: Imposta la funzione di influenza.
(Vedere anche la sezione 8.7.6.)
12. Impostare il numero di punti.
13. Impostare: Valore di ingresso esterno. (Punto 1.)
14. Impostare come un valore percentuale: Riduci il setpoint a.
(Punto 1.)
15. Ripetere i passaggi 13 e 14 per tutti i punti selezionati.
16. .
17. Impostare come secondi: Filtra tempo.
18. Selezionare: Attivata.
19. x 2.
20. Selezionare:
• Funzionam.
• Normale.
A questo punto, il gruppo di aumento pressione può essere con-
trollato da un regolatore esterno.
Impostazioni di fabbrica
Regolazione ad anello chiuso.
