8.7.19 Velocità di avviam.-arresto della pompa (4.2.8)
Descrizione
La funzione controlla l'avviamento e l'arresto delle pompe.
Sono disponibili due opzioni:
1. Usa velocità calcolata
Questa funzione assicura che sia sempre in funzione il
numero ottimale di pompe in corrispondenza di un punto di
lavoro desiderato, in termini di consumo di energia. L'unità
CU 352 calcola il numero necessario di pompe e la rispettiva
velocità. A tal fine, è necessario che la pressione differenziale
della pompa venga misurata da un sensore di pressione diffe-
renziale o da sensori di pressione separati sul lato di aspira-
zione e di mandata.
Quando viene selezionata la velocità calcolata, l'unità CU 352
ignora le percentuali impostate.
2. Usa velocità fissa
Le pompe vengono avviate ed arrestate a velocità impostate
dall'utente.
1. Usa velocità calcolata

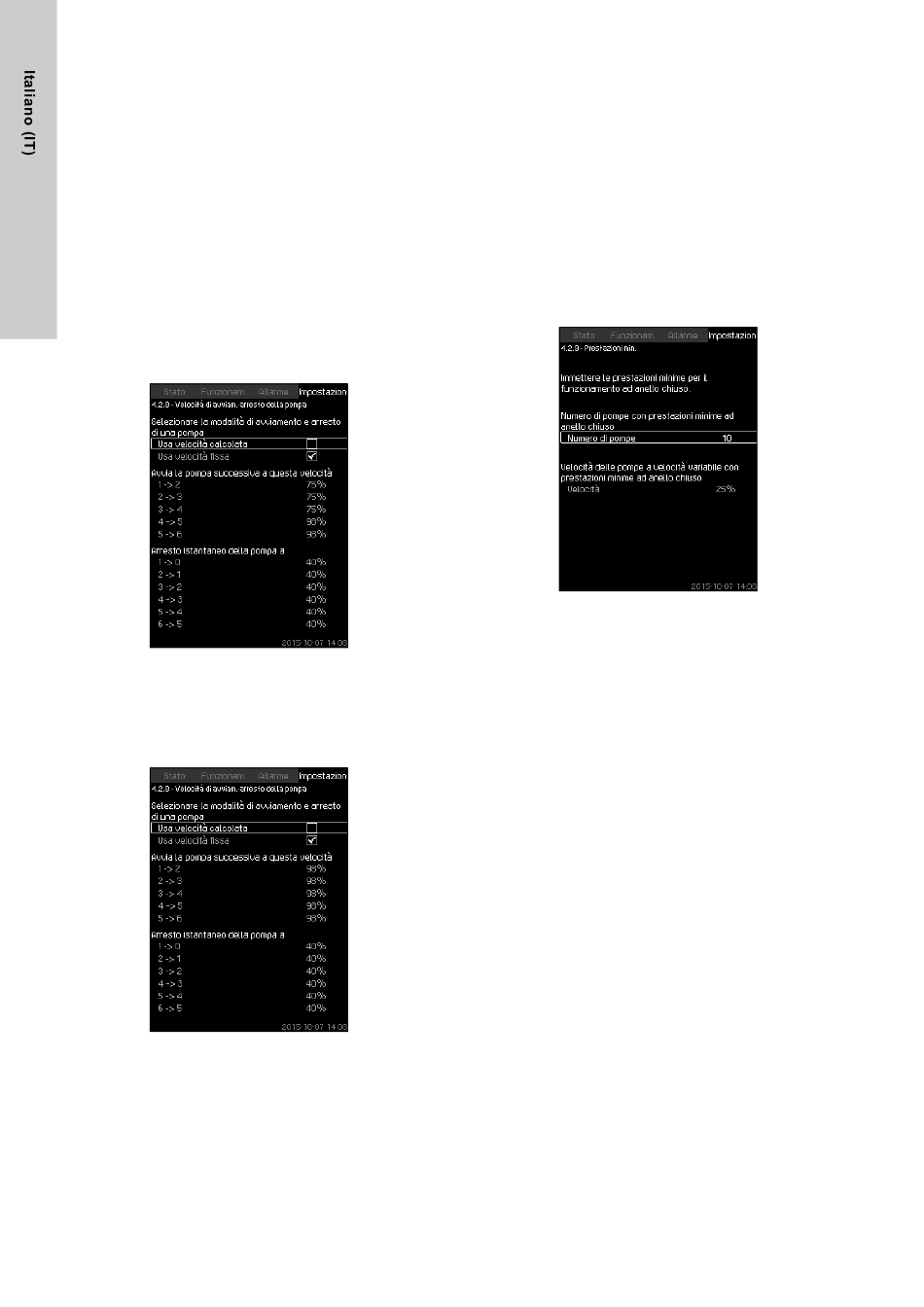

Fig. 59 Usa velocità calcolata
Impostazione tramite pannello di controllo
•
Impostazioni > Regolazione in cascata delle pompe > Velocità
di avviam.-arresto della pompa > Usa velocità calcolata.
2. Usa velocità fissa
Fig. 60 Usa velocità fissa
734
Impostazione tramite pannello di controllo
•
Impostazioni > Regolazione in cascata delle pompe > Velocità
di avviam.-arresto della pompa.
•
Selezionare: Usa velocità fissa.
•
Impostare: Avvia la pompa successiva a questa velocità
> 1 -> 2.
1. Impostare la velocità come percentuale.
2. Impostare le altre pompe allo stesso modo.
3. Selezionare: Arresto istantaneo della pompa a > 1 -> 0.
4. Impostare la velocità come percentuale.
5. Impostare le altre pompe allo stesso modo.
Impostazioni di fabbrica
La funzione è impostata su velocità calcolata.
8.7.20 Prestazioni min. (4.2.9)
Fig. 61 Prestazioni min.
Descrizione
Questa funzione assicura la circolazione nel sistema. Si noti che
la funzione di arresto, se attivata, può influire su questa funzione.
Vedere sezione
8.7.23 Funzione di arresto
•
Se sono state selezionate 0 pompe, la funzione di arresto può
fermare la pompa se il consumo è nullo o molto ridotto.
•
Se le pompe sono state selezionate, la funzione di arresto non
sarà attiva.
Impostazione tramite pannello di controllo
•
Impostazioni > Regolazione in cascata delle pompe > Pre-
stazioni min..
1. Impostare:
•
Numero di pompe
•
Velocità.
Impostazioni di fabbrica
Il numero di pompe è impostato su 0. La velocità nell'anello
chiuso è impostata su 25 %.
(4.3.1). Esempi:
