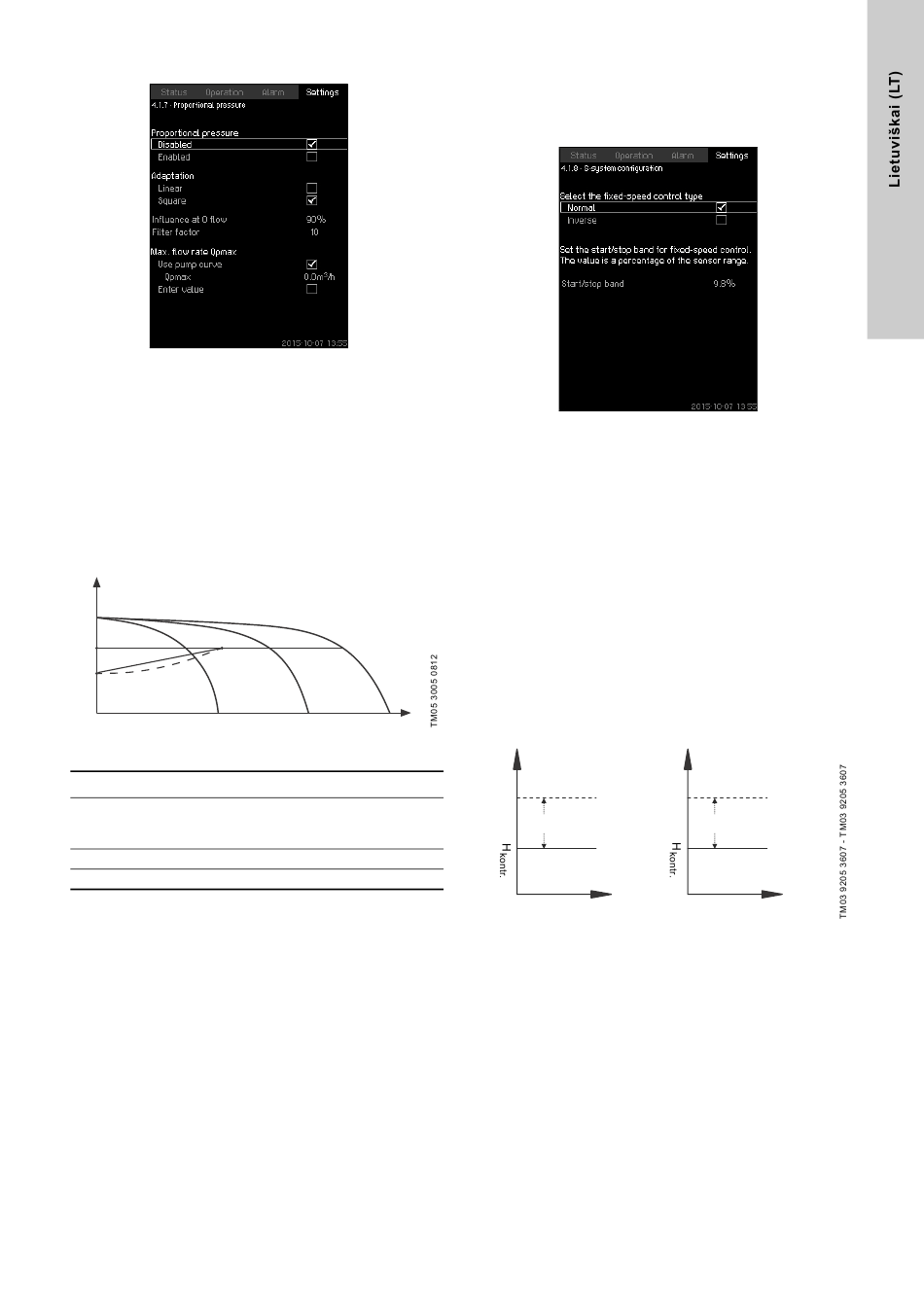

8.7.9 Proportional pressure (4.1.7)
47. pav. Proportional pressure
Aprašymas
Ši funkcija gali būti naudojama tik pagal slėgį valdomose
sistemose. Ji automatiškai koreguoja nustatytą kontrolinę vertę
pagal esamą debitą, kad būtų kompensuojamas nuo debito
priklausantis slėgio kritimas. Kadangi dauguma sistemų
suprojektuojama su pertekliniu našumu, numatomą maksimalų
debitą (Qpmax) galima įvesti rankiniu būdu. Sistemose su CR
siurbliais maksimalaus debito esant pasirinktai kontrolinei vertei
apskaičiavimui gali būti naudojamos siurblio kreivės. Kad būtų
išvengta fliuktuacijų, galima nustatyti filtro daugiklį.
Korekcija gali būti tiesinė arba kvadratinė. Žr.
H
C B
A
48. pav. Proportional pressure
Poz. Aprašymas
Slėgis esant nuliniam debitui. Pradinis proporcinio
A slėgio valdymo taškas (korekcija esant nuliniam debitui
= x % nuo kontrolinės vertės)
B Qpmax
C Kontrolinė vertė
Šios funkcijos paskirtis:
• kompensuoti slėgio kritimą
• sumažinti energijos sąnaudas
• padidinti komfortą vartotojams
Nustatymo galimybės
• Valdymo režimo pasirinkimas.
• Influence at 0 flow
• Estimated flow rate
• Filter factor.
Nustatymas valdymo skydeliu
• Nustatymai > Primary controller > Proportional pressure.
1. Pasirinkite: Enabled.
2. Pasirinkite:
• Adaptation
• Linear / Square.
3. Nustatykite: Influence at 0 flow.
4. Nustatykite: Filter factor.
5. Pasirinkite: Use pump curve / Enter value.
6. Jei pasirinkote "Enter value", nustatykite "Qpmax".
Gamyklinis nustatymas
Funkcija yra išjungta.
8.7.10 S-system configuration (4.1.8)
49. pav. S-system configuration
Aprašymas
Ši funkcija leidžia invertuoti per maitinimą valdomų siurblių
(MPC-S) valdymą. Tai reiškia, kad galima nustatyti, ar esant tam
tikrai vertei, siurbliai turi būti paleidžiami, ar sustabdomi.
Norint naudoti šią funkciją, reikia nustatyti start/stop diapazoną.
Žr. 50
47 pav.
Normal
Kai vertė viršija H
sustabdomas. Kai vertė tampa mažesnė už H
paleidžiamas. Žr.
Inverse
Kai vertė viršija H
paleidžiamas. Kai vertė tampa mažesnė už H
sustabdomas. Žr.
Q
H [m]
50. pav. Normalus ir invertuotas valdymas
Nustatymo galimybės
• Konfigūracijos pasirinkimas (normalus arba invertuotas
valdymas).
• Start/stop band.
Nustatymas valdymo skydeliu
• Nustatymai > Primary controller > S-system configuration.
1. Pasirinkite: Normal / Inverse.
2. Nustatykite: Start/stop band.
Gamyklinis nustatymas
Normal.
pav.
+ start/stop diapazonas, siurblys
kontr.
50 pav.
+ start/stop diapazonas, siurblys
kontr.
50 pav.
Normal Inverse
H [m]
Siurblys sustabdomas
Start/stop band
Siurblys paleidžiamas
Laikas [sek.]
, siurblys
kontr.
, siurblys
kontr.
Siurblys paleidžiamas
Start/stop band
Siurblys sustabdomas
Laikas [sek.]
