8.4.2 Systém (1.2)

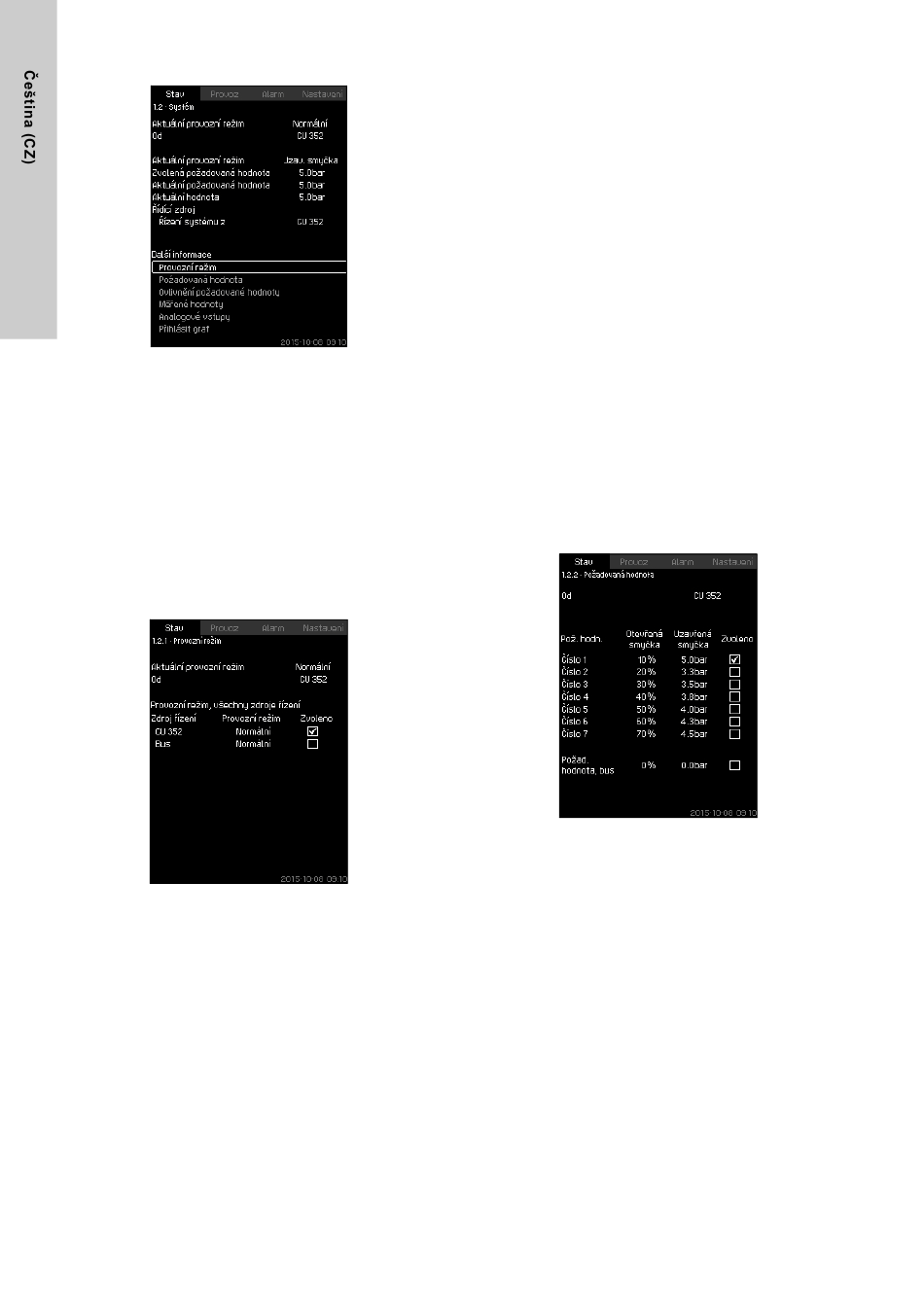

Obr. 8 Systém
Popis
Displej zobrazuje provozní stav systému. Je možno jít na dílčí
displeje, na kterých jsou zobrazeny detaily.
Displej umožňuje otevření displejů o následujícím:
• Provozní režim
• Požadovaná hodnota
• Ovlivnění požadované hodnoty
• Měřené hodnoty
• Analogové vstupy
• Přihlásit graf
• Stav baterie.
8.4.3 Provozní režim (1.2.1)
Obr. 9 Provozní režim
Popis
Tento displej zobrazuje provozní režim systému a odkud je řízen.
Provozní režimy
Systém má šest provozních režimů:
1. Normální
– Čerpadla přizpůsobují svůj výkon požadavku.
2. Max.
– Čerpadla běží na konstantních vysokých otáčkách.
Normálně běží všechna čerpadla na maximálních otáčkách.
3. Defin. uživ.
– Čerpadla běží na konstantních otáčkách nastavených
uživatelem. Obvykle se jedná o výkon mezi "Max." a "Min.".
4. Min.
– Čerpadla běží na konstantních nízkých otáčkách. Normálně
běží jedno čerpadlo na 70% otáčkách.
144
5. Zastavení
– Všechna čerpadla byla zastavena.
6. Nouzový provoz
– Čerpadla běží podle nastavení provedeném na displeji
Nouzový provoz (4.3.5).
Výkon požadovaný v tomto provozním režimu lze nastavit v menu
"Nastavení":
• Max.
• Min.
• Definováno uživatelem
• Nouzový provoz.
Viz části 8.7.35 Min., max. a uživatelem definovaný výkon
(4.3.14) a 8.7.25 Nouzový provoz
Aktuální provozní režim lze řídit ze čtyř různých zdrojů:
• porucha
• externí signál
• CU 352
• bus.
Řídící zdroj
Systém lze nastavit na dálkové ovládání prostřednictvím externí
sběrnice /bus/ (volitelné). V takovém případě se požadovaná
hodnota a provozní režim nastavují prostřednictvím sběrnice /
bus/.
V menu "Nastavení" lze zvolit, zda bude zdrojem řízení řídící
jednotka CU 352 nebo externí sběrnice.
Stav tohoto nastavení je zobrazen na displeji "Provozní režim".
8.4.4 Požadovaná hodnota (1.2.2)
Obr. 10 Požadovaná hodnota
Popis
Na tomto displeji je zobrazena vybraná požadovaná hodnota a to,
zda pochází z CU 352 nebo z externí sběrnice /bus/.
Na displeji je také zobrazeno všech sedm možných
požadovaných hodnot z jednotky CU 352 (pro řízení s uzavřenou
a otevřenou smyčkou). Zároveň je zobrazena zvolená
požadovaná hodnota.
Protože se jedná o zobrazení stavu, nelze zde provádět žádné
nastavení.
Požadované hodnoty lze měnit v menu "Provoz" nebo
"Nastavení". Viz část 8.7.3 Alternativní požadované hodnoty
(4.1.2).
(4.3.5).
