8.5 Provoz (2)
V tomto menu lze nastavit základní parametry,
např. požadovanou hodnotu, provozní režim, řídící režim a
individuální řízení čerpadla.
8.5.1 Provoz (2)
A
C

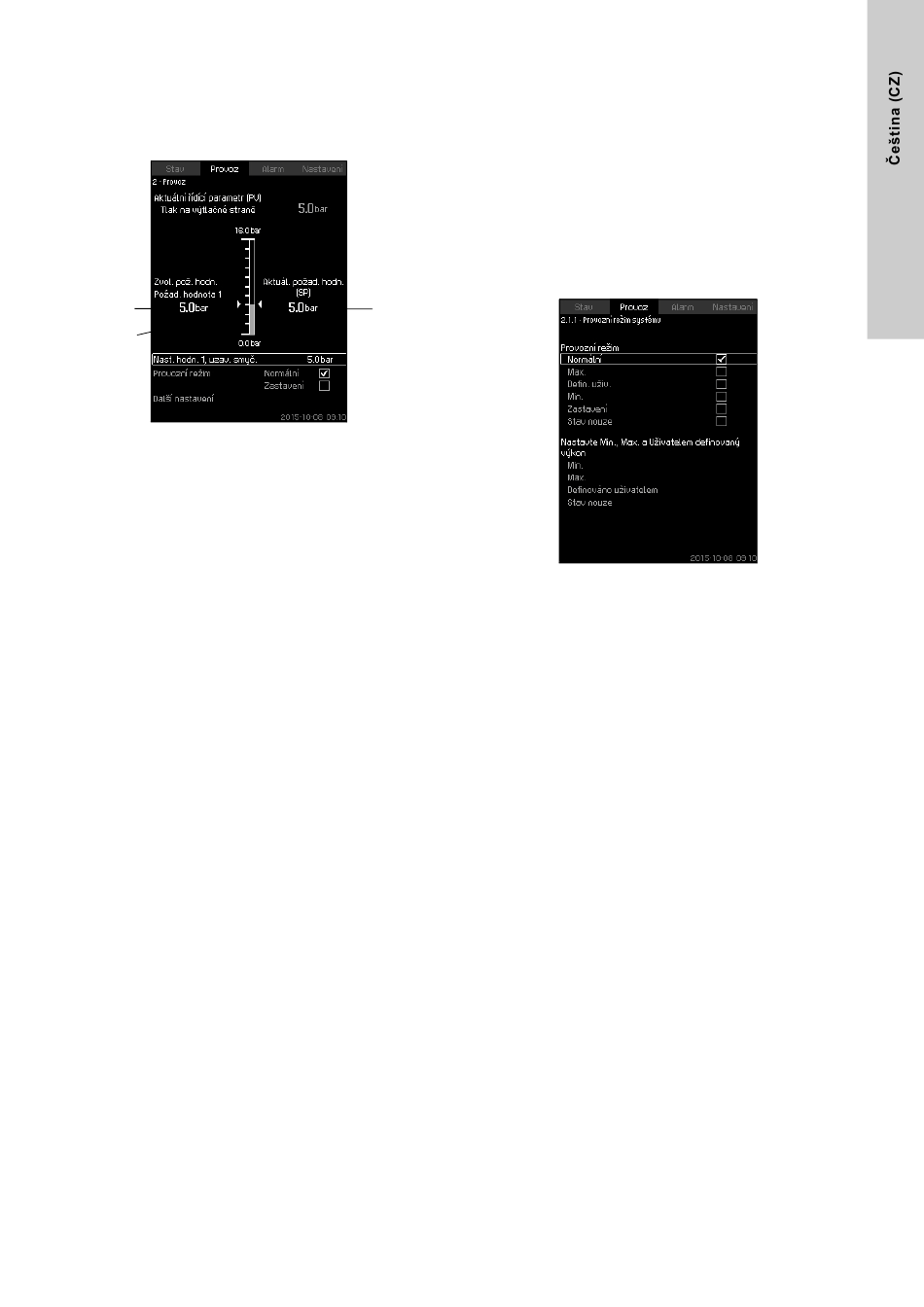

Obr. 17 Provoz
Popis
Sloupec ukazuje rozsah nastavení. V režimu řízení s uzavřenou
smyčkou odpovídá rozsahu primárního snímače, v tomto případě
0-16 bar. V režimu řízení s otevřenou smyčkou je rozsah
nastavení 0-100 %.
Nalevo od sloupce je zobrazena požadovaná hodnota 1 (A), tedy
hodnota nastavená na displeji. Napravo od sloupce je zobrazena
aktuální požadovaná hodnota (B), tedy požadovaná hodnota
sloužící jako porovnání pro PI regulátor. Pokud nebylo vybráno
žádné ovlivnění požadované hodnoty, jsou obě hodnoty totožné.
Naměřená hodnota (výtlačný tlak) je zobrazena jako šedá část
sloupce (C). Viz části 8.7.5 Ovlivnění externí požadované
hodnoty (4.1.3) a 8.7.6 Nastavení funkce ovlivnění
Ve spodní části displeje je řádek menu pro nastavení požadované
hodnoty 1 a výběr provozního režimu, včetně provozních režimů
"Normální" a "Zastavení". Je možné zvolit další nastavení:
provozní režim systému, řídící režim, požadované hodnoty pro
uzavřenou a otevřenou smyčku a individuální řízení čerpadla.
Rozsah nastavení
Požadovaná hodnota:
Řízení s uzavřenou
Měřicí rozsah primárního snímače
smyčkou:
Řízení s otevřenou
0-100 %
smyčkou:
Nastavení pomocí ovládacího panelu
Požadovaná hodnota
• Provoz > Nast. pož. hodn. 1, otev. smyčka / Nast. hodn. 1,
uzav. smyč..
Nastavte hodnotu.
Provozní režim
• Provoz
Select: Normální / Zastavení.
Další nastavení
• Provoz > Další nastavení.
Zvolte jedno z nastavení uvedených níže:
• Provozní režim systému
(viz část 8.5.2).
• Režim řízení
(viz část 8.5.3).
• Alternativní požadované hodnoty
(viz část 8.5.4).
• Individuální řízení čerpadla
(viz část 8.5.6).
Tovární nastavení
Požadovaná hodnota je hodnota vhodná pro danou soustavu.
Tovární nastavení může být změněno v úvodním menu.
8.5.2 Provozní režim systému (2.1.1)
B
Obr. 18 Provozní režim systému
Popis
Systém lze nastavit na šest různých provozních režimů.
"Normální" je typické nastavení. Viz část
(1.2.1).
(4.1.3.2).
Výkon těchto provozních režimů lze nastavit v tomto menu:
• Max.
• Min.
• Defin. uživ.
• Stav nouze.
Rozsah nastavení
• Normální
• Max.
• Min.
• Defin. uživ.
• Zastavení
• Stav nouze.
Nastavení pomocí ovládacího panelu
• Provoz > Další nastavení > Provozní režim systému >
Provozní režim.
Zvolte požadovaný řádek ve spodní části displeje, pokud chcete
nastavit výkon min., max., definovaný uživatelem nebo nouzový
provoz. Viz části
výkon (4.3.14)
Tovární nastavení
Normální.
8.4.3 Provozní režim
8.7.35 Min., max. a uživatelem definovaný
a 8.7.25 Nouzový provoz (4.3.5).
