8.7.51 Külső hiba (4.4.4)

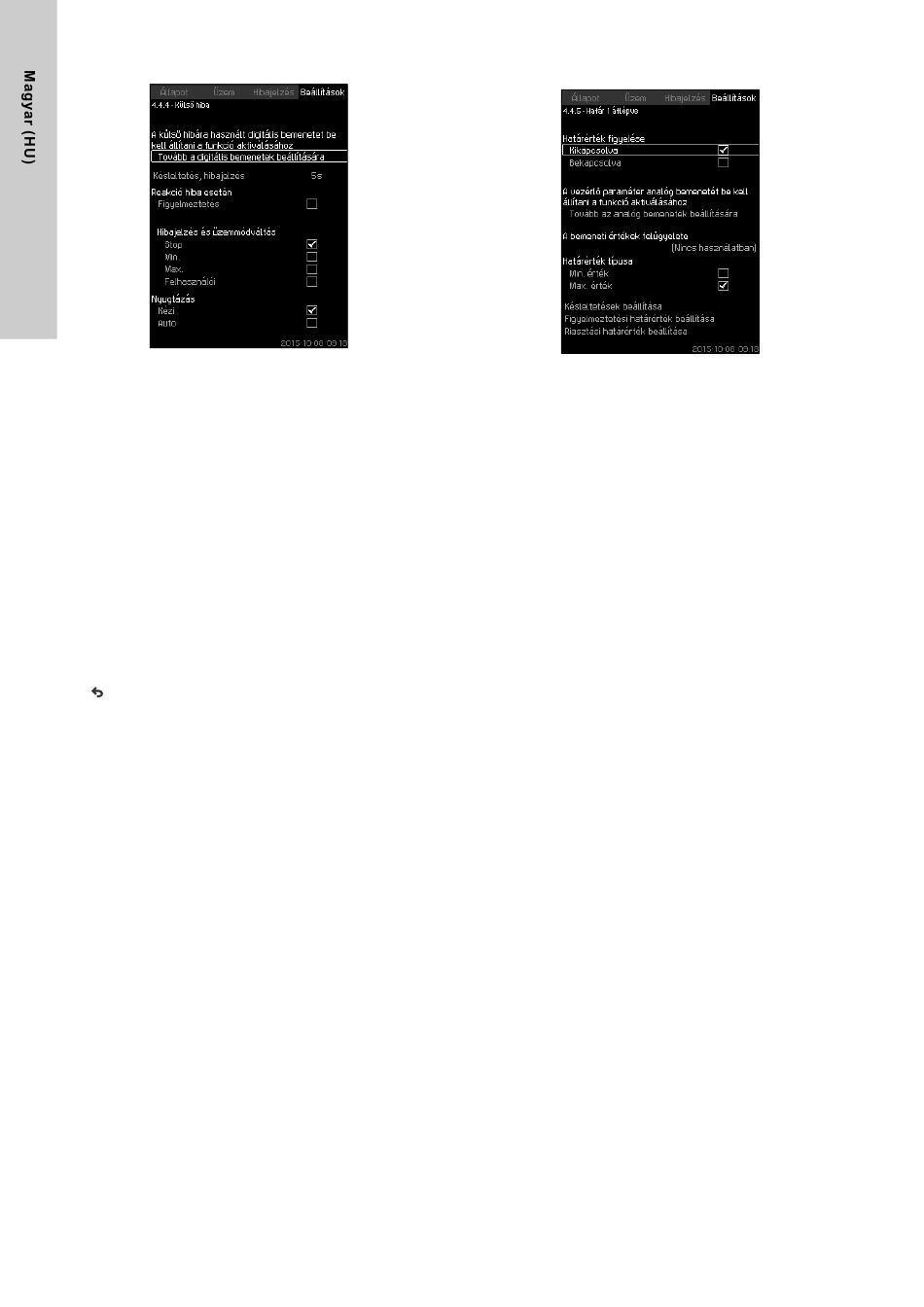

101. ábra Külső hiba
Leírás
Ez a funkció olyan esetben használatos, ha a CU 352 külső
érintkezőről fogad hibajelzést. Külső hiba esetén a CU 352
figyelmeztetést vagy hibajelzést ad. Hiba esetén a rendszer egy
másik kézi üzemmódba vált, például "Stop".
Beállítási tartomány
• Digitális bemenet kiválasztása a funkcióhoz.
• Késleltetés beállítása az érintkező zárásától a CU 352
reagálásáig.
• Reakció külső hiba esetén: Figyelmeztetés vagy vészjelzés
üzemmódváltással.
• Újraindítás vészjelzés után: Kézi vagy automatikus.
Beállítás a kezelőpanelen
• Beállítások > Felügyeleti funkciók > Külső hiba > Tovább a
digitális bemenetek beállítására.
Digitális bemenetek (4.3.7) képernyő megjelenik.
6. Állítsa be a bemenetet "Külső hiba"-ra.
7. .
8. Állítsa be: Késleltetés, hibajelzés.
9. Ha mindössze figyelmeztetés szükséges a rendszeren külső
hiba esetén, akkor válassza a "Figyelmeztetés"-t.
Válasszon "Kézi" vagy "Auto" üzemmódot, ha a rendszer
külső hiba esetén hibajelzést ad, és üzemmódot vált.
Gyári beállítás
A funkció inaktív. Bekapcsolt funkció esetén a gyárilag beállított
értékek a következők:
• Késleltetés: 5 másodperc.
• Üzemmód vészjelzés esetén: Stop.
• Újraindítás: Kézi.
688
8.7.52 Határ 1 átlépve (4.4.5 - 4.4.6)
102. ábra Határ 1 átlépve
Leírás
Ezzel a funkcióval a CU 352 felügyelheti az analóg értékeket
a megadott határértékek alapján. Reagál, ha az érték átlépi
a megadott határokat. Minden határérték megadható, mint
maximális vagy minimális paraméter. Minden egyes felügyelt
értékhez megadható egy figyelmeztetési és egy hiba határ.
A funkció lehetővé teszi a felügyeletet két különböző helyen,
ugyanabban a szivattyús rendszerben. Például a nyomást egy
fogyasztónál, és a szivattyú nyomóoldali nyomását. Ez biztosítja,
hogy a nyomóoldali nyomás nem halad meg egy kritikus értéket.
Ha a paraméter meghaladja a figyelmeztetési határt,
figyelmeztetés kerül kiadásra. Ha a paraméter meghaladja a hiba
határt, a szivattyúk leállnak.
Késleltetési idő állítható be a határérték átlépés érzékelése és
a figyelmeztetés vagy hiba kiadása között. Késleltetés állítható
be a figyelmeztetés vagy hiba nyugtázásra is.
A figyelmeztetést nyugtázhatja automatikusan vagy kézzel.
Lehetséges beállítani, hogy a rendszer automatikusan
újrainduljon a hiba után, vagy a hibát kézzel kelljen nyugtázni.
Az újraindításra megadható késleltetési idő. Lehetőség van még
beállítani egy indítási késleltetést, ami biztosítja, hogy a rendszer
állandósult állapotba kerüljön mielőtt a funkció aktívvá válik.
Beállítási tartomány
• Analóg bemenet kiválasztása a funkcióhoz
• felügyelt bemeneti érték
• határ típusa (min./max.)
• figyelmeztetési határ
• hiba határ.
