8.4.5 Asetuspisteen vaikutus (1.2.3)

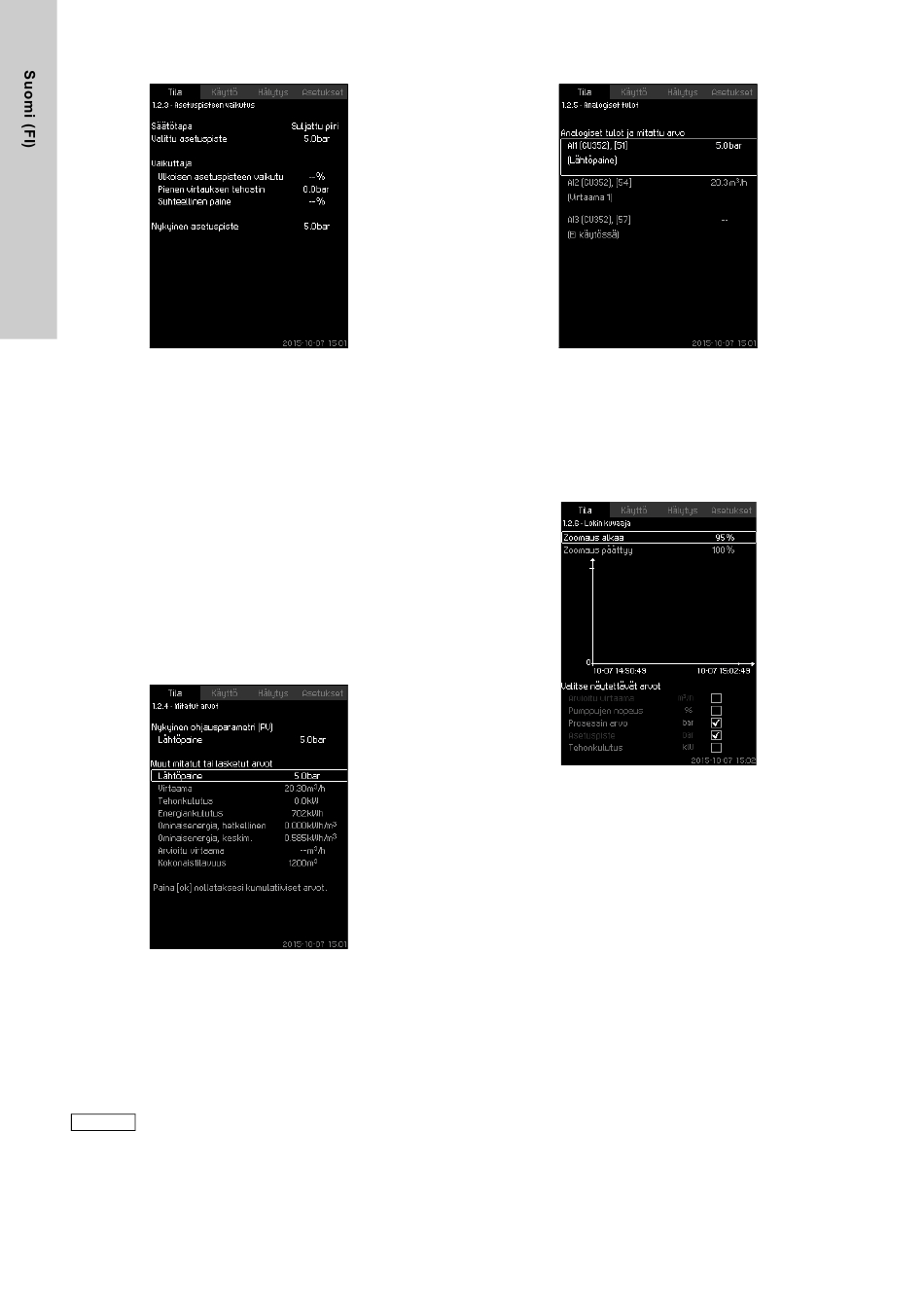

Kuva 11 Asetuspisteen vaikutus
Kuvaus
Valittuun asetuspisteeseen voidaan vaikuttaa parametreilla. Para-
metrit esitetään prosenttiarvoina 0-100 % tai paineena (bar). Ne
voivat ainoastaan alentaa asetuspistettä, koska niiden vaikutus
prosentteina jaettuna 100:lla kerrotaan valitulla asetuspisteellä:
Todellinen asetuspiste (SP) =
valittu asetuspiste x vaikutus (1) x vaikutus (2) x ...
Näyttö näyttää valittuun asetuspisteeseen vaikuttavat parametrit
ja niiden vaikutuksen prosentteina tai lukuarvona.
Osa mahdollisista parametreista voidaan asettaa näytöltä Ulkoi-
sen asetuspisteen vaikutus (4.1.3). Parametrille "Pienen virtauk-
sen tehostin" asetetaan käyntiin/seis-kaista prosentteina asete-
tusta asetuspisteestä näytöltä Pysäytystoiminto (4.3.1).
Parametri asetetaan prosenttiarvona näytöltä Suhteellinen paine
(4.1.7).
Lopuksi näytetään saatu lopullinen asetuspiste (SP).
8.4.6 Mitatut arvot (1.2.4)
Kuva 12 Mitatut arvot
Kuvaus
Näyttö kertoo kaikkien mitattujen ja laskettujen parametrien ylei-
sen tilan. Virtausmittarilla varustetuissa MPC-E-järjestelmissä
ominaisenergia näytetään keskiarvona ja todellisena arvona (vii-
meisen minuutin keskiarvo). Keskiarvo perustuu kumulatiiviseen
virtaukseen, joka näytetään kokonaistilavuutena. Kokonaistila-
vuus ja ominaisenergian keskiarvo voidaan nollata tältä näytöltä.
Rivit "Tehonkulutus" ja "Energiankulutus" näytetään
Huomaa
vain MPC-E/-EC järjestelmissä.
398
8.4.7 Analogiset tulot (1.2.5)
Kuva 13 Analogiset tulot
Kuvaus
Tämä näyttö näyttää yhteenvedon analogisista tuloista ja jokai-
sen tulon mitatuista arvoista. Katso kappaleet
tulot (4.3.8), 8.7.29 Analogiset tulot (4.3.8.1 - 4.3.8.7)
8.7.30 Analogiset tulot ja mitattu arvo (4.3.8.1.1 -
8.4.8 Lokin kuvaaja (1.2.6)
Kuva 14 Lokin kuvaaja
Kuvaus
Tällä näytöllä voidaan nähdä ohjaimeen tallennetut lokitiedot.
Valitse lokin arvot näytöltä Tallenna arvot lokiin (4.4.9).
On mahdollista näyttää erilaisia arvoja ja muuttaa aika-asteikkoa.
Asetus ohjauspaneelista
Tila > Järjestelmä > Lokin kuvaaja
1. Asetus prosentteina:
• Zoomaus alkaa
• Zoomaus päättyy
2. Valitse näytettävät arvot.
8.7.28 Analogiset
ja
4.3.8.7.1).
