8.7.24 Ομαλή αύξηση πίεσης (4.3.3)

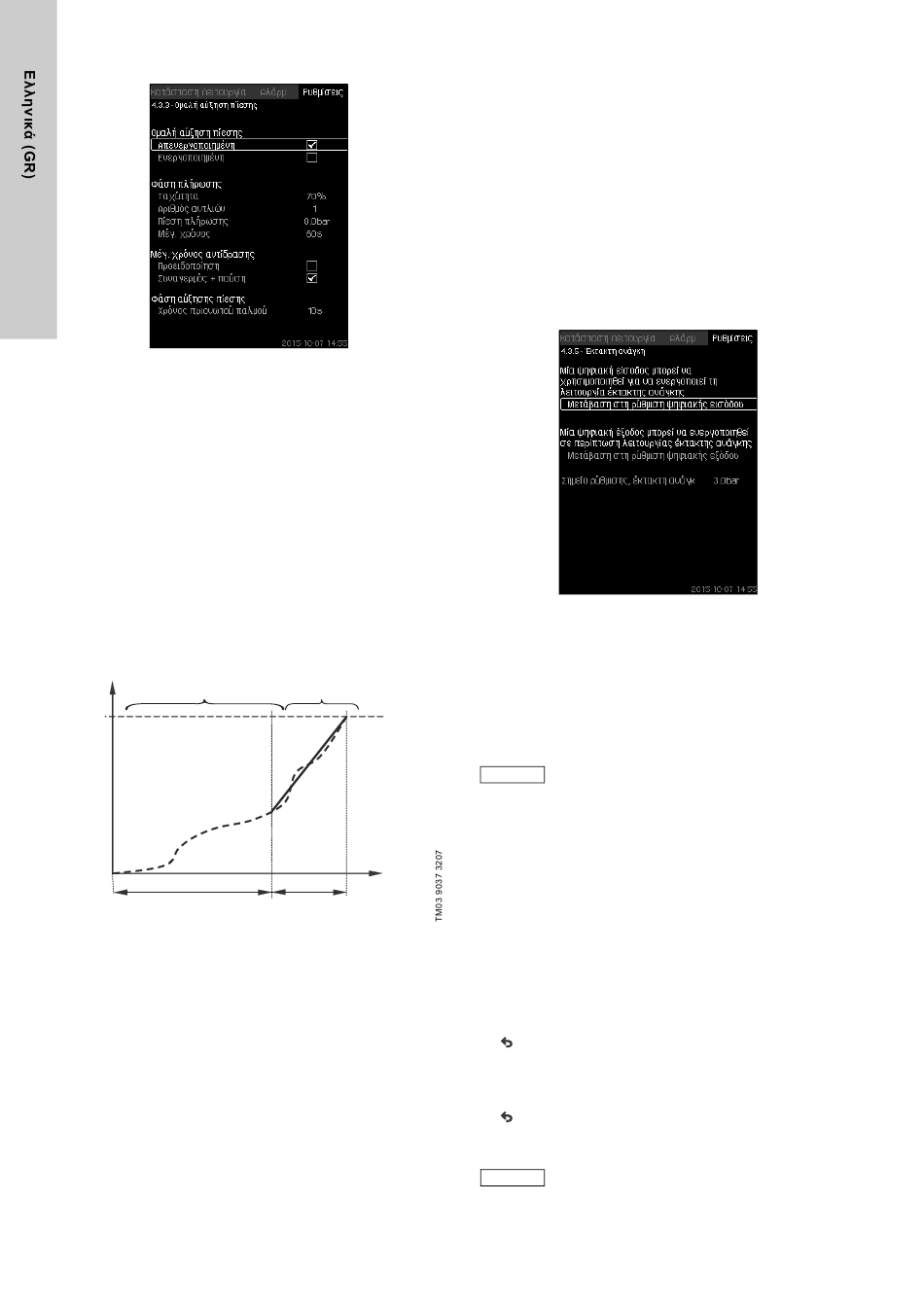

Σχ. 69 Ομαλή αύξηση πίεσης
Περιγραφή
Αυτή η λειτουργία χρησιμοποιείται συνήθως σε εφαρμογές
ανύψωσης πίεσης και εξασφαλίζει μία απαλή εκκίνηση των
συστημάτων με, παραδείγματος χάρη, κενούς σωλήνες.
Η εκκίνηση πραγματοποιείται σε δύο φάσεις. Βλέπε σχήμα 70.
1. Φάση πλήρωσης
Οι σωληνώσεις γεμίζουν αργά με νερό. Όταν ο αισθητήρας
πίεσης του συστήματος ανιχνεύσει ότι οι σωληνώσεις έχουν
γεμίσει, ξεκινά η δεύτερη φάση.
2. Φάση αύξησης πίεσης
Η πίεση συστήματος αυξάνεται μέχρι να επιτευχθεί το σημείο
ρύθμισης. Η αύξηση πίεσης πραγματοποιείται σε ένα
διάστημα χρόνου. Εάν το σημείο ρύθμισης δεν επιτευχθεί
μέσα σε κάποιο δεδομένο διάστημα χρόνου, μπορεί να δοθεί
μία προειδοποίηση ή ένας συναγερμός και οι αντλίες μπορούν
να σταματήσουν την ίδια στιγμή.
H [m]
1. Φάση πλήρωσης
Χρόνος πλήρωσης
Σχ. 70 Φάσεις πλήρωσης και ανάπτυξης πίεσης
Περιοχή ρύθμισης
• Ταχύτητα αντλίας
• αριθμός αντλιών
• πίεση πλήρωσης
• μέγιστος χρόνος πλήρωσης.
• προειδοποίηση ή συναγερμός + παύση.
• χρόνος πριονωτού παλμού για τη φάση της αύξησης της
πίεσης.
548
2. Φάση αύξησης πίεσης
Χρόνος [δευτ.]
Χρόνος πριονωτού παλμού
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Ομαλή αύξηση πίεσης.
1. Επιλέξτε και ορίστε:
• Ταχύτητα
• Αριθμός αντλιών
• Πίεση πλήρωσης
• Μέγ. χρόνος.
2. Επιλέξτε: Προειδοποίηση / Συναγερμός + παύση.
3. Ορίστε: Χρόνος πριονωτού παλμού.
4. Επιλέξτε: Ενεργοποιημένη.
Εργοστασιακή ρύθμιση
Η λειτουργία είναι απενεργοποιημένη.
8.7.25 Έκτακτη ανάγκη (4.3.5)
Σχ. 71 Έκτακτη ανάγκη
Περιγραφή
Αυτή η λειτουργία χρησιμοποιείται σε εφαρμογές πιεστικών
συγκροτημάτων. Όταν ενεργοποιηθεί αυτή η λειτουργία, οι αντλίες
θα συνεχίσουν να λειτουργούν ανεξάρτητα από τις
προειδοποιήσεις ή τους συναγερμούς. Οι αντλίες θα λειτουργούν
σύμφωνα με ένα σημείο ρύθμισης που θα έχει οριστεί ειδικά για
αυτή τη λειτουργία.
Σε περίπτωση βλάβης αισθητήρα, τόσο οι κύριες όσο
Προσοχή
και οι εφεδρικές αντλίες θα λειτουργούν στο 100 %
της ταχύτητας!
Περιοχή ρύθμισης
• Ορισμός της ψηφιακής εισόδου
(8.7.26 Ψηφιακές είσοδοι (4.3.7)).
• Ορισμός της ψηφιακής εξόδου
(8.7.31 Ψηφιακές έξοδοι (4.3.9)).
• Ορισμός του σημείου ρύθμισης για λειτουργία έκτακτης
ανάγκης.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Έκτακτη ανάγκη > Μετάβαση στη ρύθμιση ψηφιακής
εισόδου.
1. Επιλέξτε ψηφιακή είσοδο.
2. Επιλέξτε: Έκτακτη ανάγκη.
3. x 2.
4. Επιλέξτε: Μετάβαση στη ρύθμιση ψηφιακής εξόδου.
5. Επιλέξτε ψηφιακή έξοδο.
6. Επιλέξτε: Έκτακτη ανάγκη.
7. x 2.
8. Ορίστε: Σημείο ρύθμισης, έκτακτη ανάγκη.
Όταν αυτή η λειτουργία οριστεί όπως περιγράφεται
Σημείωση παραπάνω, μπορεί επίσης να ενεργοποιηθεί από την
οθόνη Πρόγραμμα λειτουργίας συστήματος (2.1.1).
