8.7.31 Uscite digitali (4.3.9)

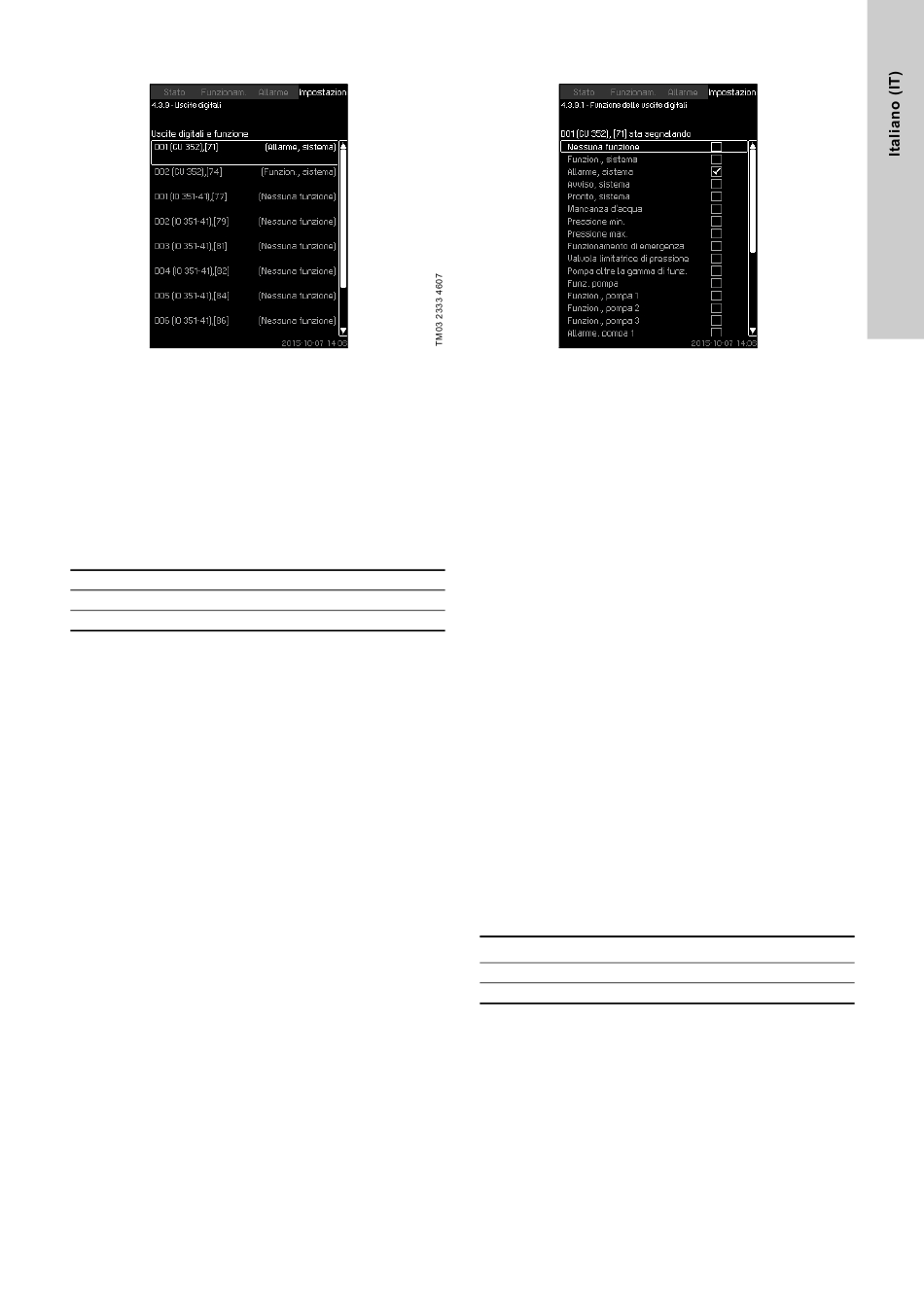

Fig. 77 Uscite digitali
Descrizione
Ogni uscita digitale può essere attivata e messa in relazione ad
una determinata funzione.
In genere, il sistema ha due uscite digitali.
Se il sistema è dotato di un modulo IO 351B (opzione), il numero
di uscite digitali è 9.
Tutte le uscite digitali sono indicate in modo che possa essere
identificata la loro posizione fisica nel sistema.
Esempio
DO1 (IO 351-41) [71]:
DO1 Uscita digitale N. 1
(IO 351-41) IO 351B, numero GENIbus 41
[71] Morsetto N. 71
Per ulteriori informazioni sul collegamento di diverse uscite digi-
tali, vedere lo schema elettrico fornito con l'unità CU 352.
8.7.32 Funzione delle uscite digitali (4.3.9.1 - 4.3.9.16)
Fig. 78 Funzione delle uscite digitali
Descrizione
Una funzione può essere messa in relazione agli ingressi singoli.
Gamma di impostazioni
È possibile selezionare una funzione in ogni schermata:
• Nessuna funzione
• Funzion., sistema
• Allarme, sistema
• Avviso, sistema
• Pronto, sistema
• Mancanza d'acqua
• Pressione min.
• Pressione max.
• Funzionamento di emergenza
• Funzion., pompa pilota
• Funzion., pompa di backup
• Valvola limitatrice di pressione
• Pompa oltre la gamma di funz.
• Funz. pompa
• Funzion., pompa 1 - 6
• Allarme, pompa 1
• Allarme, limite 1 superato
• Avviso, limite 1 superato
• Allarme, limite 2 superato
• Avviso, limite 2 superato
• Funzionamento ridotto.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Uscite digitali.
Impostazioni di fabbrica
Uscita digitale Funzione
DO1 (CU 352) [71] Allarme, sistema
DO2 (CU 352) [74] Funzion., sistema
