8.4.2 Rendszer (1.2)

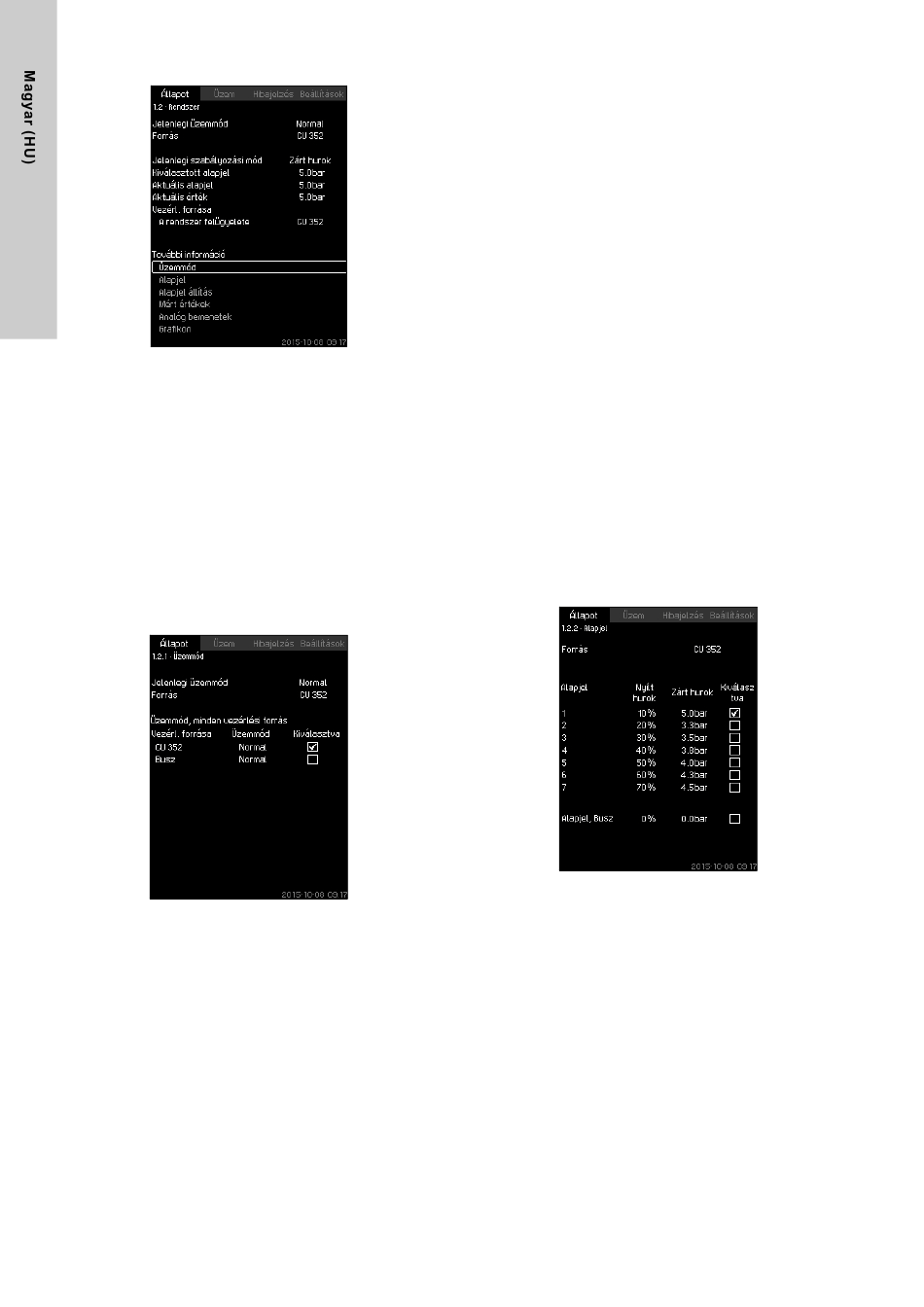

8. ábra Rendszer
Leírás
Ez a képernyő mutatja a rendszer üzemállapotát. Az alképernyők
megnyitásával részletek is megjeleníthetők.
Ezen a képernyőn az alábbi információkat tartalmazó
képernyőket nyithatja meg:
• Üzemmód
• Alapjel
• Alapjel állítás
• Mért értékek
• Analóg bemenetek
• Grafikon
• Akku állapota.
8.4.3 Üzemmód (1.2.1)
9. ábra Üzemmód
Leírás
Ezen a képernyőn látható rendszer üzemmódja és a vezérlés
forrása.
Üzemmódok
A rendszert hat különböző üzemmódra lehet beállítani:
1. Normal
– A szivattyúk teljesítményüket az igényekhez igazítják.
2. Max.
– A nyomásfokozó berendezés állandó, max. teljesítménnyel
üzemel. Általában valamennyi szivattyú maximális
fordulatszámon működik.
3. Felhasználói
– A nyomásfokozó berendezés a felhasználó által megadott
állandó teljesítménnyel üzemel. Ez a teljesítmény
rendszerint a "Max." és a "Min." közé esik.
650
4. Min.
– A nyomásfokozó berendezés állandó kis fordulatszámon
üzemel. Általában egy szivattyú működik, 70 %-os
fordulatszámon.
5. Stop
– Az összes szivattyú áll.
6. Szükségüzem
– A szivattyúk a Szükségüzem (4.3.5) képernyőn beállított
értékeknek megfelelően üzemelnek.
Az ebben az üzemmódban szükséges teljesítményt
a "Beállítások" menüben lehet beállítani:
• Max.
• Min.
• Felhasználói
• Szükségüzem.
Lásd 8.7.35 Min., max., és felhasználói üzem (4.3.14)
8.7.25 Szükségüzem (4.3.5) fejezet.
Az aktuális üzemmód vezérlésének négy különböző forrása lehet:
• hiba
• külső jel
• CU 352
• terepi busz.
Vezérl. forrása
A rendszer beállítható külső busz (opció) útján történő
távvezérlésre. Ebben az esetben az alapjel és az üzemmód
beállításának a buszon keresztül kell történnie.
A "Beállítások" menüben kiválasztható, hogy a CU 352 vagy
a külső busz legyen-e a vezérlés forrása.
Az állapota az "Üzemmód" képernyőn látható.
8.4.4 Alapjel (1.2.2)
10. ábra Alapjel
Leírás
Ez a képernyő mutatja a kiválasztott alapjelet és azt, hogy annak
a CU 352 vagy a külső busz a forrása.
A képernyőn látható a CU 352 összesen hét lehetséges alapjele
is (zárt hurok és nyílt hurok). A kiválasztott alapjel meg van
jelölve.
Mivel állapotképernyőről van szó, itt nem végezhető beállítás.
Az alapjelek az Üzem vagy a Beállítások menüben módosíthatók.
Lásd 8.7.3 Alternatív alapjelek (4.1.2)
és
fejezet.
