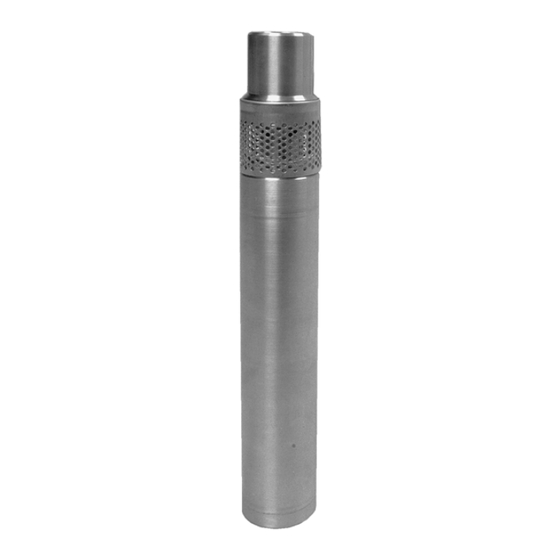

Grundfos MP1 Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für MP1:
- Gebrauchsanweisung (19 Seiten) ,
- Bedienungsanleitung (68 Seiten) ,
- Montage- und betriebsanleitung (16 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Verwandte Anleitungen für Grundfos MP1
Inhaltszusammenfassung für Grundfos MP1
- Seite 1 GRUNDFOS INSTRUCTIONS Supplement to Installation and Operating Instructions...
- Seite 2 English (GB) Installation and operating instructions ......3 Deutsch (DE) Montage- und Betriebsanleitung ....... 5...
- Seite 3 English (GB) Installation and operating instructions Original installation and operating Push the impeller assembly out of the pump housing from the discharge side. instructions. Slacken the screw, pos. 20k, for the earth lead and pull it off the screw, pos. 222a, together CONTENTS with the earth lead and the washers, pos.
- Seite 4 3. Shortening of motor cable 3.1 Cable end to motor: Fit plug pins on the black, blue and brown Motor cables with a common plastic sheath leads. See fig. 7. cannot be repaired or shortened. See fig. 3. Press home the plug pin and fix it firmly by Motor cables with a plastic sheath for each means of the crimping tool, part no.
- Seite 5 Deutsch (DE) Montage- und Betriebsanleitung Übersetzung des englischen Original- Pumpengehäuse und Laufradeinheit, Pos. 200, von der Motorwelle abziehen. Laufradeinheit dokuments. von der Druckseite aus dem Pumpengehäuse hinausdrücken. INHALTSVERZEICHNIS Schraube, Pos. 20k, für den Erdleiter losschrau- ben und mit dem Erdleiter und den Scheiben, Seite Pos.
-
Seite 6: Kürzen Des Kabels
3. Kürzen des kabels 3.1 Kabelende zum Motor: Die Leiter schwarz, blau und braun mit Ste- Motorkabel mit einem gemeinsamen Kunststoff- ckerstiften versehen. Siehe Abb. 7. mantel lassen sich nicht reparieren oder kürzen. Siehe Abb. 3. Den Steckerstift so weit wie möglich nach unten drücken und mit der Crimpzange, Teil- Motorkabel mit einem Kunststoffmantel um den Nr. - Seite 8 Repl. V7118147_0108 98632349 0214 ECM: 1129534 www.grundfos.com...
