8.7.55 Wartości rejestrowane Log (4.4.9)

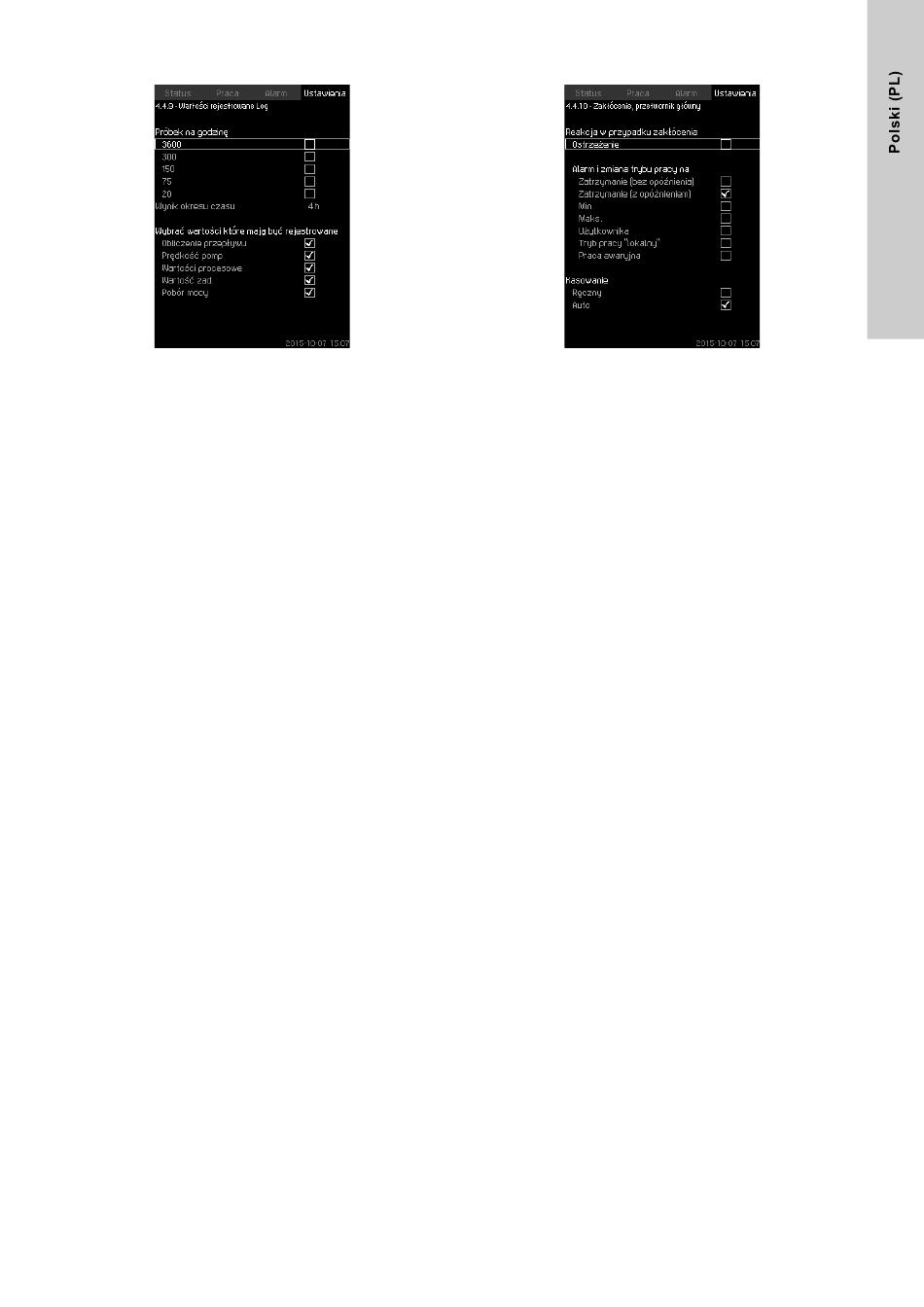

Rys. 106Wartości rejestrowane Log
Opis
Wybrać wartości, które będą miały być rejestrowane i liczbę
próbkowania na godzinę. Pokazany jest okres czasu.
Kiedy upłynie okres czasu, stare zarejestrowane wartości
zostaną usunięte i zastąpione przez nowe.
Wartości rejestrowane
• Obliczenie przepływu
(tylko w przypadku , gdy przepływomierz nie jest
zamontowany)
• Prędkość pomp
• Wartości procesowe
• Wartość zad.
• Pobór mocy
(systemy MPC-E)
• Ciśnienie wlotowe
(jeśli przetwornik ciśnienia wejściowego jest zamontowany).
Zakres nastaw
Próbek na godzinę: 1-3600.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje kontrolne > Wartości rejestrowane Log.
1. Ustawić: Próbek na godzinę.
2. Wybrać wartości, która mają być rejestrowane.
8.7.56 Zakłócenie, przetwornik główny (4.4.10)
Rys. 107Zakłócenie, przetwornik główny
Opis
Ustawić można w jaki sposób system ma zareagować
w przypadku awarii czujnika.
Zakres nastaw
• Zatrzymanie (bez opóźnienia)
• Zatrzymanie (z opóźnieniem)
• Min.
• Maks.
• Użytkownika
• Tryb pracy "lokalny"
• Praca awaryjna
• Kasowanie: Ręczny / Auto.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje kontrolne > Zakłócenie, przetwornik
główny.
1. Wybrać reakcję w przypadku awarii przetwornika głównego.
2. Wybrać kasowanie: Auto / Ręczny.
