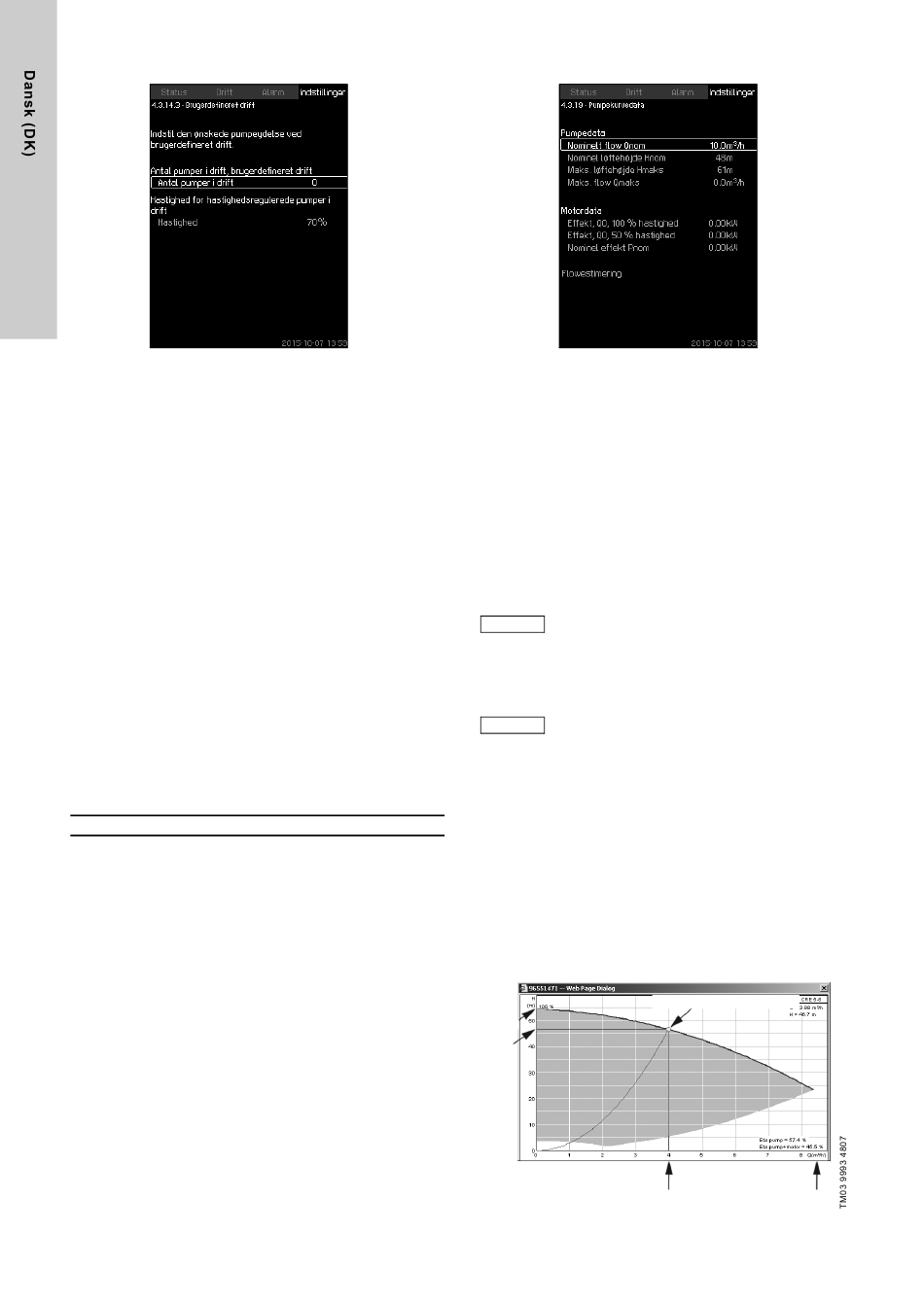

8.7.38 Brugerdefineret drift (4.3.14.3)
Fig. 84 Brugerdefineret drift
Beskrivelse
Du kan indstille en brugerdefineret ydelse, typisk en ydelse mel-
lem min. og maks. drift.
Funktionen giver mulighed for at indstille en pumpeydelse ved at
vælge antallet af pumper der skal være i drift, samt hastigheden
for de hastighedsregulerede pumper.
Denne funktion vil først og fremmest vælge de hastighedsregule-
rede pumper. Overstiger antallet af valgte pumper antallet af
hastighedsregulerede pumper, startes også netdrevne pumper.
Indstillingsområde
• Antal pumper i drift.
• Hastighed i % for hastighedsregulerede pumper.
Bemærk: I anlæg med udelukkende hastighedsregulerede
pumper kan hastigheden indstilles fra 25 til 100 %, mens
hastigheden i anlæg med både hastighedsregulerede pumper
og netdrevne pumper kan indstilles fra 70 til 100 %.
Indstilling via betjeningspanel
• Indstillinger > Sekundære funktioner > Stopfunktion > Min.,
maks. og brugerdefineret drift > Brugerdefineret drift.
Vælg og indstil:
• Antal pumper i drift, brugerdefineret drift.
• Hastighed.
Fabriksindstilling
Funktionen er deaktiveret idet følgende er indstillet:
Antal pumper i drift ved brugerdefineret drift:
302
8.7.39 Pumpekurvedata (4.3.19)
Fig. 85 Pumpekurvedata
Beskrivelse
CU 352 har en række funktioner der bruger disse pumpedata:
• Nominelt flow Qnom
• Nominel løftehøjde Hnom
• Maks. løftehøjde Hmaks
• Maks. flow Qmaks
• Effekt, Q0, 100 % hastighed
• Effekt, Q0, 50 % hastighed
• Nominel effekt Pnom
Grundfos kan levere hydrauliske data for CR-, CRI-,
CRE- og CRIE-pumper hvor GSC-filer kan downloa-
des til CU 352.
Bemærk
Ved alle andre pumper skal hydrauliske pumpedata
indtastes manuelt.
De elektriske data, "Effekt, Q0, 100 % hastighed" og
"Effekt, Q0, 50 % hastighed" skal indtastes manuelt
ved alle pumpetyper, inklusiv CR, CRI, CRE og
Bemærk
CRIE.
Data for indgangseffekt (P1) skal indtastes ved
Grundfos E-pumper.
Data læses ved hjælp af pumpeydelseskurverne, som kan ses i
WebCAPS på Grundfos' hjemmeside, www.grundfos.com.
Se eksempler i fig.
0
Hvis der ikke er adgang til WebCAPS, så forsøg at bringe pum-
pen i de tre driftspunkter:
• Effekt, Q0, 100 % hastighed
• Effekt, Q0, 50 % hastighed
• Nominel effekt Pnom.
Læs effektværdierne i billede 1,3 til 1,8, afhængig af pumpen.
Se afsnit 8.4.10 Pumpe 1 - 6, Pilotpumpe, Backup-pumpe (1.3 -
1.10).
Hmaks
Hnom
Fig. 86 Læsning af Qnom, Hnom, Hmaks og Qmaks
(WebCAPS)
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
86 til 89.
Nominelt driftspunkt
Qnom Qmaks
