8.5.3 Säätötapa (2.1.2)

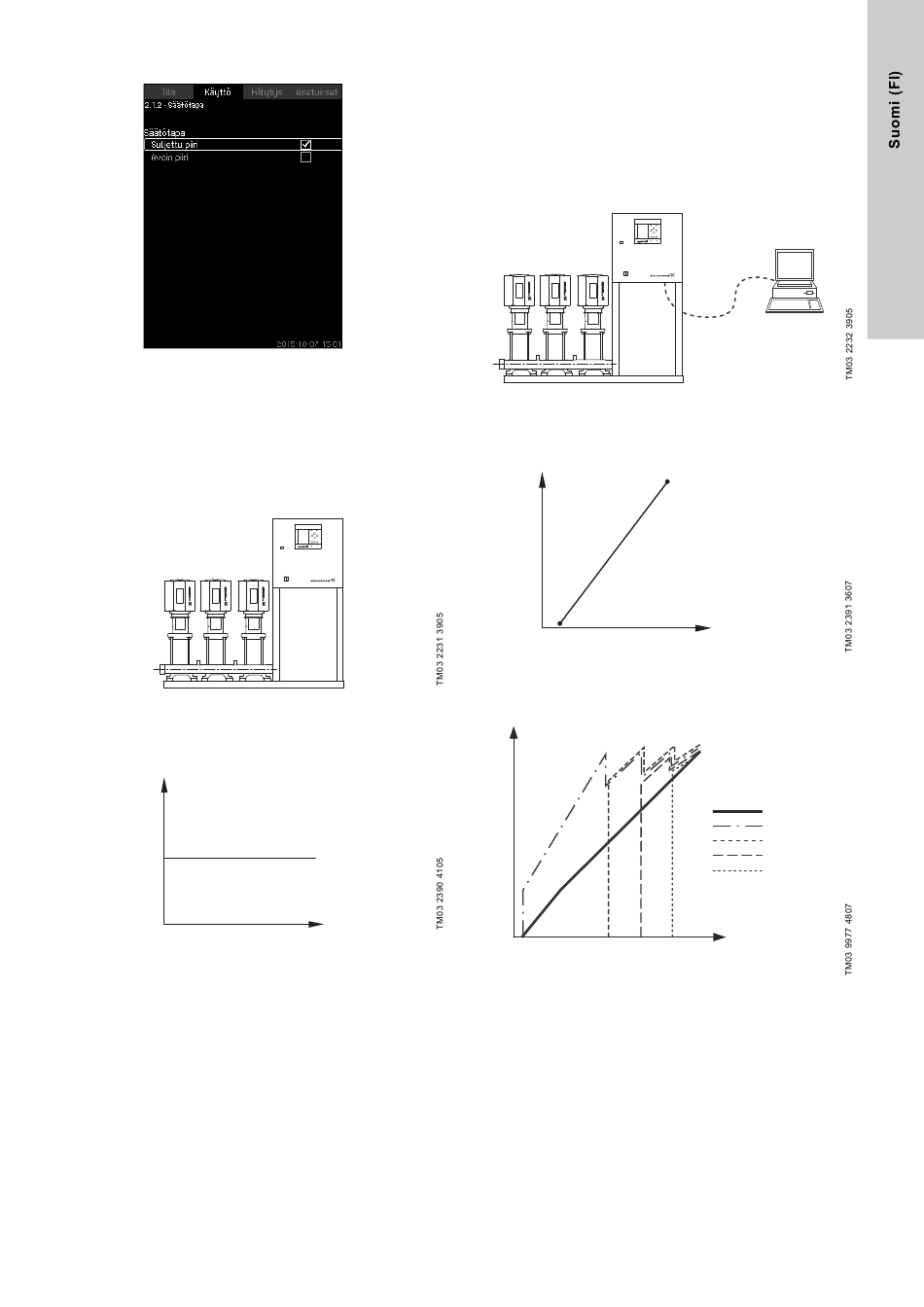

Kuva 19 Säätötapa
Kuvaus
Valittavana on kaksi säätömuotoa, suljettu ja avoin säätö.
Suljettu piiri
Tyypillinen säätömuoto on suljettu säätö, missä sisäinen PI-sää-
din varmistaa, että järjestelmä saavuttaa ja ylläpitää valitun ase-
tuspisteen. Toiminta perustuu suljetulle säädölle asetettuun ase-
tuspisteeseen. Katso kuvat 20
Kuva 20 Paineenkorotusjärjestelmän säätö sisäisellä PI-sääti-
mellä (suljettu säätö)
P [bar]
Asetuspiste
Kuva 21 Suljetun säädön säätökäyrä
Asetus ohjauspaneelista
• Käyttö > Lisäasetukset > Säätötapa > Suljettu piiri.
Aseta asetuspiste. Katso kappaleet
ja 21.
Aika [s]
8.5.4 ja 8.5.1.
Avoin piiri
Avoimessa säädössä pumput käyvät vakionopeudella.
Pumppujen nopeus lasketaan käyttäjän asettaman arvon perus-
teella (0-100 %). Pumpun nopeus on verrannollinen virtaamaan.
Avointa säätöä käytetään yleensä kun järjestelmää ohjaa ulkoi-
nen säädin, joka säätää tuottoa ulkoisella signaalilla. Ulkoinen
säädin voi olla esimerkiksi MPC-järjestelmään yhdistetty kiinteis-
töautomaatiojärjestelmä. Tällöin MPC toimii kuten toimilaite.
Katso kuvat 22 ja 23.
Kuva 22 Paineenkorotusjärjestelmä ulkoisella säätimellä
(avoin säätö)
3
Virtaama [m /h]
0
5
Kuva 23 Avoimen säädön säätökäyrä
3
Virtaama [m /h]
100
75
50
25
5 50 70.7
Kuva 24 MPC-E-järjestelmän säätökäyrä avoimessa sää-
dössä
Tulo [%] ulkoiselta
säätimeltä
Virtaama
Pumppu 1
Pumppu 2
Pumppu 3
Pumppu 4
Tulo [%] ulkoiselta
säätimeltä
86.6 100
