8.7.31 Wyjścia cyfrowe (4.3.9)

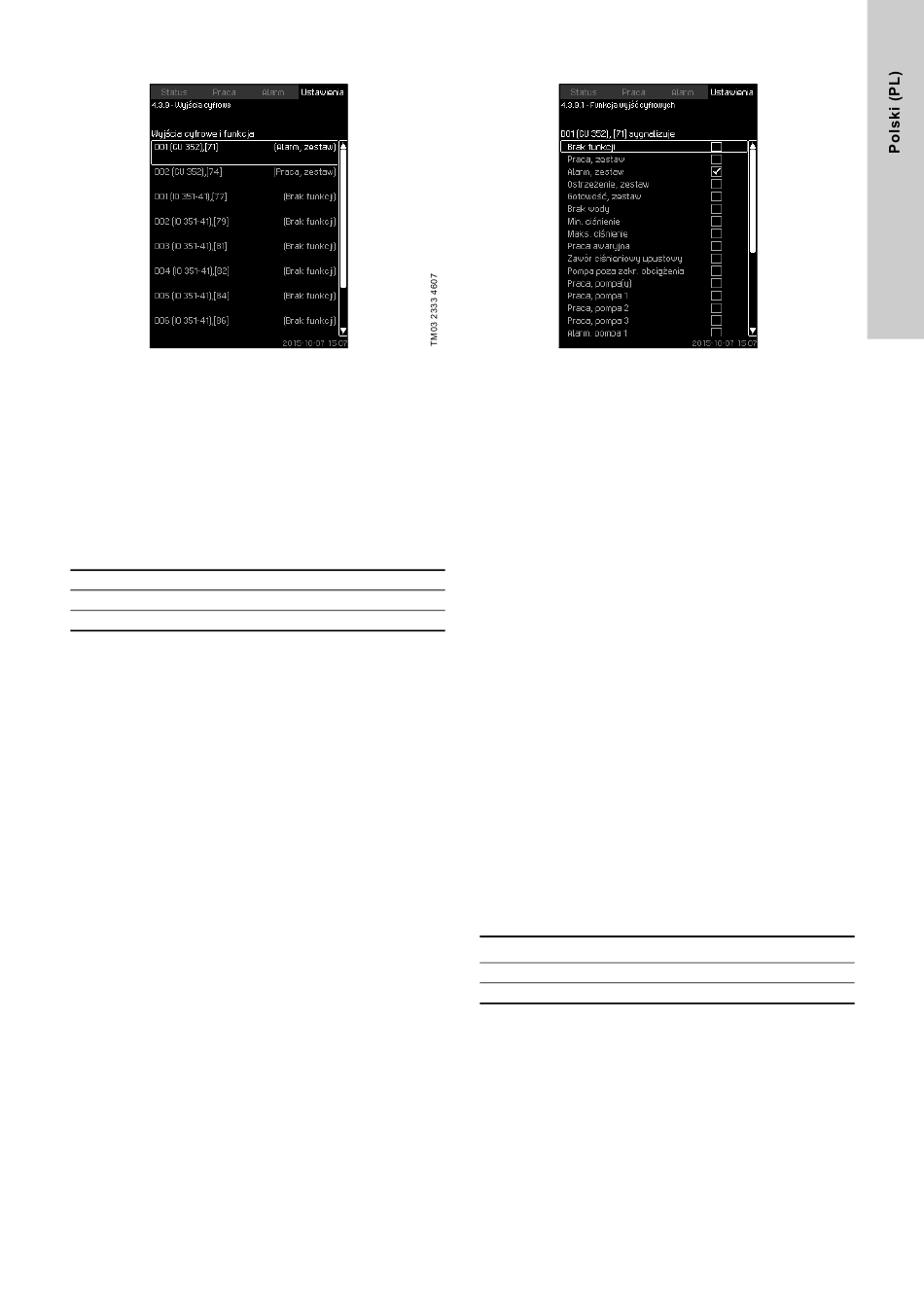

Rys. 77 Wyjścia cyfrowe
Opis
Każde wyjście cyfrowe może być aktywowane i
przyporządkowane do konkretnej funkcji.
Standardowo system posiada dwa wyjścia cyfrowe.
Jeżeli zestaw wyposażony jest w moduł IO 351B (opcja), liczba
wyjść cyfrowych wynosi 9.
Wszystkie wyjścia cyfrowe są pokazane w taki sposób aby ich
położenie w zestawie mogło być rozpoznane.
Przykład
DO1 (IO 351-41) [71]:
DO1 Wyjście cyfrowe nr 1
(IO 351-41) IO 351B, GENIbus numer 41
[71] Zacisk nr 71
Dalsze informacje na temat połączeń różnych wyjść cyfrowych,
patrz schemat elektryczny dostarczony razem z CU 352.
8.7.32 Funkcja wyjść cyfrowych (4.3.9.1 - 4.3.9.16)
Rys. 78 Funkcja wyjść cyfrowych
Opis
Funkcja może być powiązana z poszczególnymi wyjściami.
Zakres nastaw
Istnieje możliwość wybrać 1 funkcję na każdym wyświetlaczu.
• Brak funkcji
• Praca, zestaw
• Alarm, zestaw
• Ostrzeżenie, zestaw
• Gotowość, zestaw
• Brak wody
• Min. ciśnienie
• Maks. ciśnienie
• Praca awaryjna
• Praca, pompa pilotowa
• Praca, pompa pomoc.
• Zawór ciśnieniowy upustowy
• Pompa poza zakr. obciążenia
• Praca, pompa(y)
• Praca, pompa 1 - 6
• Alarm, pompa 1
• Alarm, przekroczenie ogran. 1
• Ostrzeż., przekroczenie ogr. 1
• Alarm, przekroczenie ogran. 2
• Ostrzeż., przekroczenie ogr. 2
• Praca zredukowana.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Wyjścia
cyfrowe.
(ustawienie fabryczne)
Wyjście cyfrowe Działanie
DO1 (CU 352) [71] Alarm, zestaw
DO2 (CU 352) [74] Praca, zestaw
