8.7.5 External setpoint influence (4.1.3)

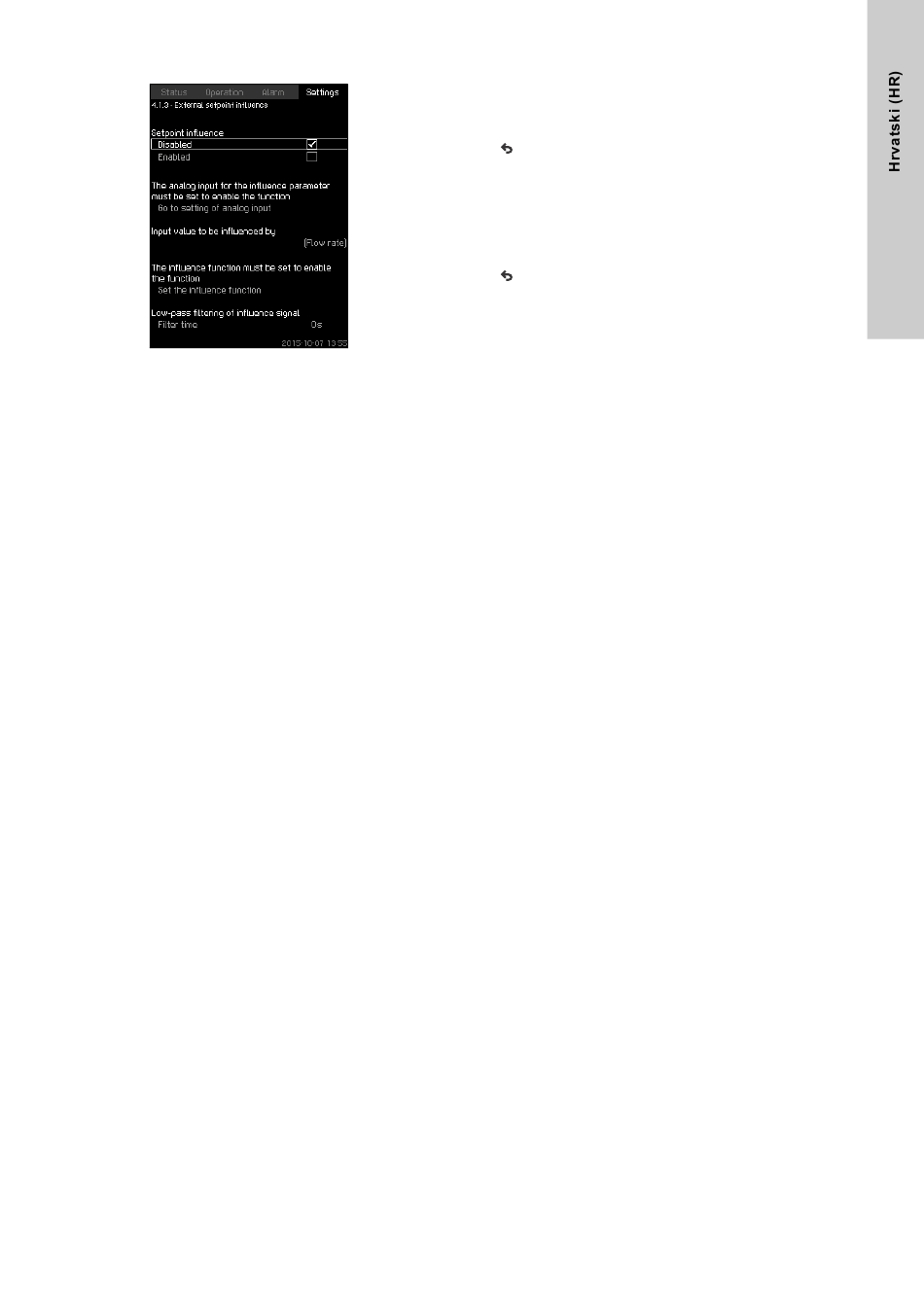

Slika 41 External setpoint influence
Opis
Ovom funkcijom moguće je prilagoditi zadanu vrijednost tako da
se omogući izmjerenim parametrima da utječu na zadanu
vrijednost. Obično je to analogni signal iz pretvarača protoka ili
temperature ili sličnog pretvarača. Poglavlje
prikazuje pregled vrsta pretvarača i mogućih položaja.
Kao primjer, zadana vrijednost se može prilagoditi parametrima
koji utječu na izlazni tlak ili temperaturu sustava. Parametri koji
utječu na rad sustava prikazani su kao postotak od 0 do 100 %.
Oni mogu samo smanjivati zadanu vrijednost jer se utjecaj u
postocima dijeli sa 100 i množi sa zadanom vrijednosti:
Trenutna zadana vrijednost (SP) =
odabrana zadana vrijednost x utjecaj (1) x utjecaj (2) x ...
Iznos utjecaja se određuje pojedinačno.
Niskopropusni filtar osigurava glađenje izmjerene vrijednosti koja
vrši utjecaj na zadanu vrijednost. Ovo rezultira stabilnim
promjenama zadane vrijednosti.
Područje podešavanja
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, external
• Diff. pressure, pump
• Flow rate
• Tank level, discharge side
• Tank level, suction side
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Differential temperature.
Postavljanje putem upravljačke ploče
• Settings > Primary controller > External setpoint influence >
Input value to be influenced by.
Pojavljuje se popis dostupnih parametara.
1. Odaberite parametar koji će utjecati na zadanu vrijednost.
2.
3. Postavite funkciju utjecaja.
(Pogledajte poglavlje 8.7.6.)
4. Postavite broj točaka.
5. Postavite: External input value. (Točka 1.)
6. Postavite kao postotak: Reduce setpoint to. (Točka 1.)
7. Ponovite korake 4 do 6 za sve željene parametre.
8.
9. Postavite kao sekunde: Filter time.
10. Odaberite: Enabled.
Tvorničke postavke
Funkcija je onemogućena.
