Grundfos Control MPC Montage- Und Betriebsanleitung Seite 282

8.7 Indstillinger (4)

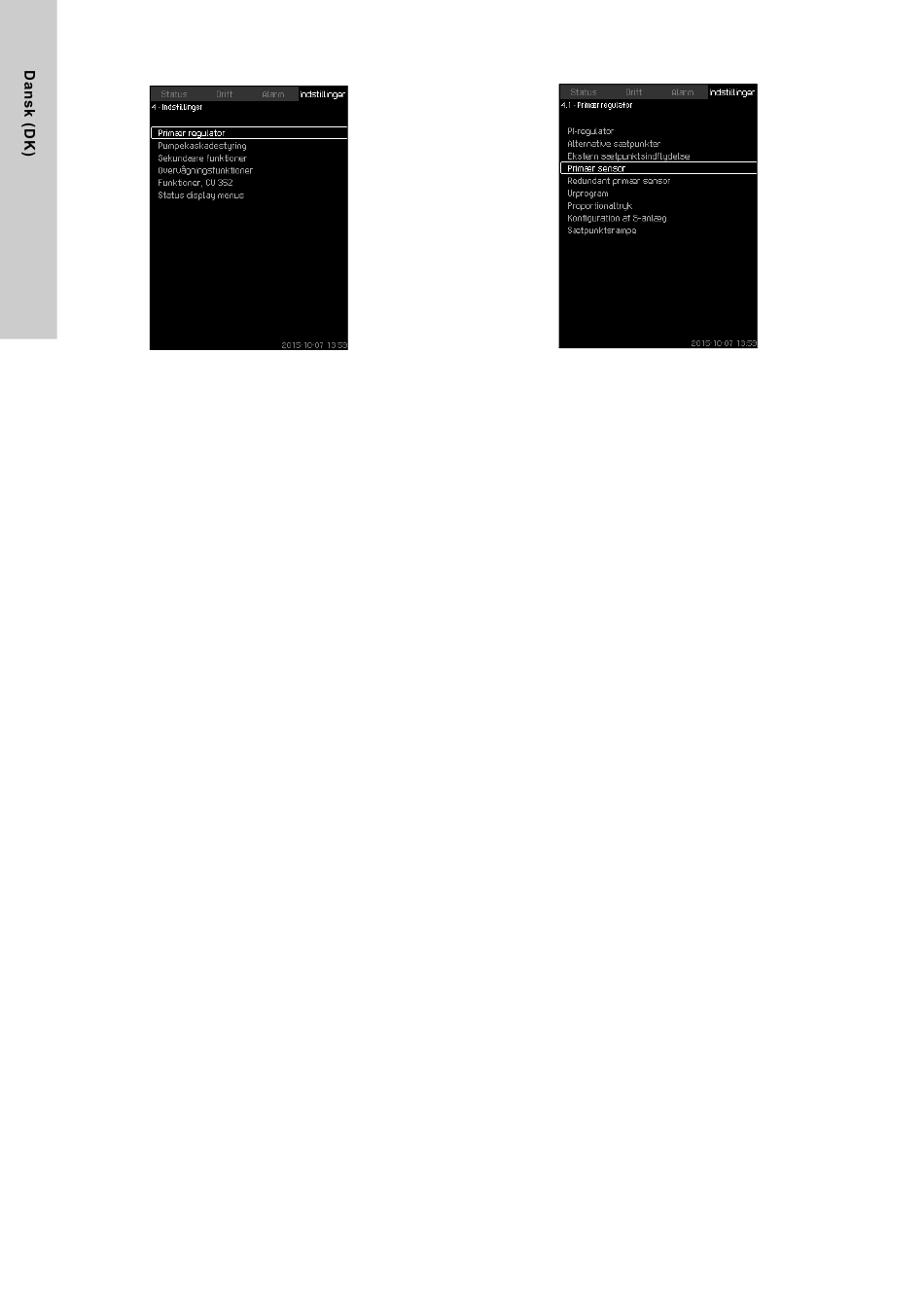

Fig. 36 Indstillinger
I denne menu kan du indstille disse funktioner:
• Primær regulator
PI-regulator, Alternative sætpunkter, Ekstern sætpunktsindfly-
delse, Primær sensor, Urprogram, Proportionaltryk, Konfigura-
tion af S-anlæg, Sætpunktsrampe.
• Pumpekaskadestyring
Min. tid mellem start/stop, Maks. antal starter/time, Antal
reservepumper, Tvungent pumpeskift, Pumpetestkørsel, Pum-
pestopforsøg, Pumpestart- og stophastighed, Min. ydelse,
Kompensering for pumpens opstartstid.
• Sekundære funktioner
Stopfunktion, Langsom trykopbygning, Digitale indgange, Ana-
loge indgange, Digitale udgange, Analoge udgange, Nøddrift,
Min., maks. og brugerdefineret drift, Pumpekurvedata, Styring-
skilde, Fast tilløbstryk, Flowestimering, Reduceret drift.
• Overvågningsfunktioner
Tørløbssikring, Min. tryk, Maks. tryk, Ekstern fejl, Grænse 1
overskredet, Grænse 2 overskredet, Pumper uden for driftsom-
råde, Trykaflastning, Logværdier, Fejl, primær sensor.
• Funktioner, CU 352
Displaysprog, Enheder, Dato og tid, Password, Ethernet,
GENIbus-nummer, Softwarestatus. Servicesproget, britisk
engelsk, kan vælges ved service. Alle disse funktioner er nor-
malt indstillet korrekt når der tændes for anlægget.
282
8.7.1 Primær regulator (4.1)
Fig. 37 Primær regulator
Beskrivelse
Det er muligt at indstille de funktioner som knytter sig til den pri-
mære regulator. Det er kun nødvendigt at foretage indstillinger i
denne menu hvis funktionaliteten skal udvides med eksempelvis
alternative sætpunkter, ekstern sætpunktsindflydelse, urprogram
eller proportionaltryk.
Følgende menuer kan vælges:
• PI-regulator
• Alternative sætpunkter
• Ekstern sætpunktsindflydelse
• Primær sensor
• Urprogram
• Proportionaltryk
• Konfiguration af S-anlæg.
