8.7.6 Ustawienia funkcji wpływu (4.1.3.2)

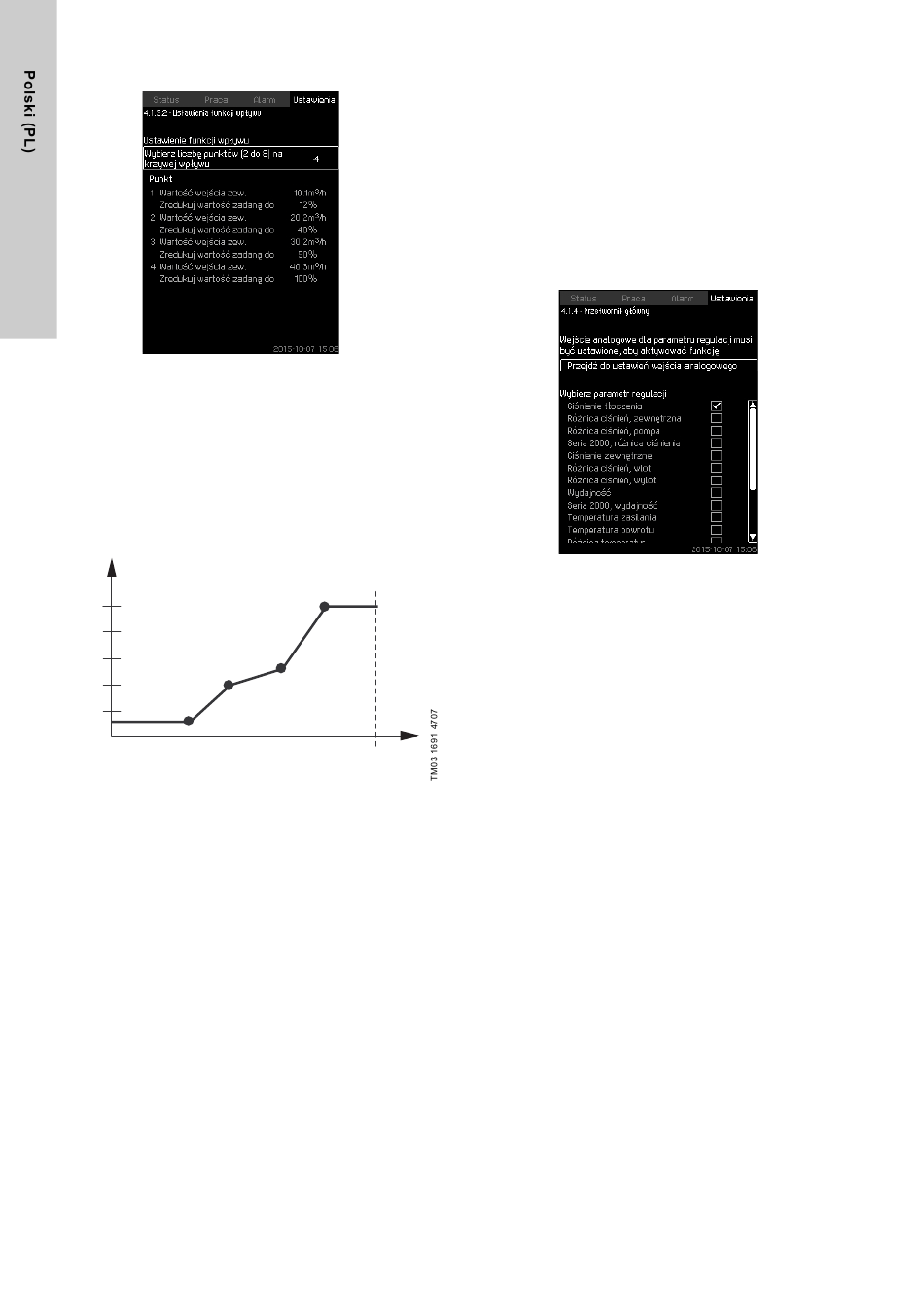

Rys. 42 Ustawienia funkcji wpływu
Opis
Możliwe jest wybranie relacji pomiędzy parametrem mierzonym,
który ma wpływać na wartość zadaną, a żądaną wartością
wpływu wyrażoną w procentach.
Zależność ustawiamy przez wprowadzenie wartości do tabeli
z maksymalnie ośmioma punktami przy pomocy panelu
sterowania.
Przykład:
Wpływ na wartość zadaną [ %]
100
80
60
2
40
1
20
Rys. 43 Relacja pomiędzy wpływem na wartość zadaną
a wydajnością
Jednostka sterująca rysuje linię prostą pomiędzy punktami.
Linia pozioma prowadzona jest od wartości minimalnej
odpowiedniego przetwornika (w przykładzie: 0 m
pierwszego punktu. To samo dzieje się w przypadku linii
prowadzonej pomiędzy ostatnim punktem a maksymalną
wartością przetwornika
3
(przykład: 50 m /h).
Zakres nastaw
Można wybrać dwa do ośmiu punktów. Każdy punkt zawiera
relację pomiędzy wartością parametru, który ma wpływać na
wartość zadaną a wpływem wartości.
980
4
3
50
3
Wydajność [m /h]
3
/h) do
Ustawianie z panelu sterowania
• Ustawienia > Sterownik główny > Zew. wpływ na wartość zad.
1. Ustawić funkcję wpływu.
2. Ustawić liczbę punktów.
3. Ustawić: Wartość wejścia zew. (Punkt 1.)
4. Ustawić w procentach: Zredukuj wartość zadaną do.
(Punkt 1.)
5. Powtórz kroki od 2 do 4 dla wszystkich pożądanych
parametrów.
(ustawienie fabryczne)
Funkcja jest wyłączona.
8.7.7 Przetwornik główny (4.1.4)
Rys. 44 Przetwornik główny
Opis
Możliwy jest wybór parametru regulacji i ustawienie wartości
pomiarowej przetwornika.
Zakres nastaw
• Ciśnienie tłoczenia
• Różnica ciśnień, zewnętrzna
• Różnica ciśnień, pompa
• Seria 2000, różnica ciśnienia
• Ciśnienie zewnętrzne
• Różnica ciśnień, wlot
• Różnica ciśnień, wylot
• Wydajność
• Seria 2000, wydajność
• Temperatura zasilania
• Temperatura powrotu
• Różnica temperatur
• Temperatura otoczenia
• Temp. powrotu, zew.
• Sygnał 0-100 %
• Nie wykorzystane.
