6. Įrengimas
Prieš pradėdami įrengimo darbus patikrinkite, ar sistema atitinka
jūsų užsakymą, ir ar nėra matomų dalių pažeidimų.
6.1 Mechaninis įrengimas
Kad būtų užtikrintas pakankamas siurblių ir valdymo spintos
aušinimas, MPC turi būti įrengta gerai vėdinamoje patalpoje.
Sumontuokite siurblius pagal prie siurblių pridedamas įrengimo ir
naudojimo instrukcijas.
MPC sistema nėra skirta montavimui lauke ir turi būti
Dėmesio
apsaugota nuo tiesioginių saulės spindulių.
6.2 Elektrinis įrengimas
Įspėjimas
Elektros instaliacijos darbus turi atlikti įgaliotas
elektrikas pagal vietines taisykles ir atitinkamas
schemas.
• Sistemos elektros instaliacija turi tenkinti korpuso klasei IP54
keliamus reikalavimus.
• Patikrinkite, ar sistema tinka elektros tinklui, į kurį bus
jungiama.
• Pasirūpinkite, kad laidų skerspjūvių plotai atitiktų laidų
prijungimo schemoje pateiktas specifikacijas.
6.3 Paleidimas
1. Įjunkite elektros maitinimą.
2. Palaukite, kol displėjuje pasirodys pirmasis ekranas.
3. Įjungus CU 352 pirmą kartą, paleidimo vedlys veda vartotoją
padėdamas jam nustatyti pagrindinius parametrus.
4. Vykdykite kiekviename ekrane pateikiamus nurodymus.
5. Kai paleidimo vedlys jau praeitas, per meniu "Būsena"
patikrinkite, ar visiems siurbliams nustatyta "Automatinis".
6. Pereikite į meniu "Darbas".
7. Pasirinkite darbo režimą "Normalus" ir paspauskite [ok].
8. Dabar sistema yra paruošta darbui.
"Grundfos" gali pateikti CR, CRI, CRE ir CRIE
siurblių hidraulinius duomenis GSC failais, kurie gali
būti persiųsti tiesiai į CU 352. Elektrotechniniai
duomenys ir galia turi būti įvesti rankiniu būdu.
Pastaba
Visų kitų tipų siurbliams ir hidraulinius, ir
elektrotechninius siurblių duomenis reikia įvesti
rankiniu būdu. Žr. skyrių
(4.3.19).
8.7.39 Pump curve data

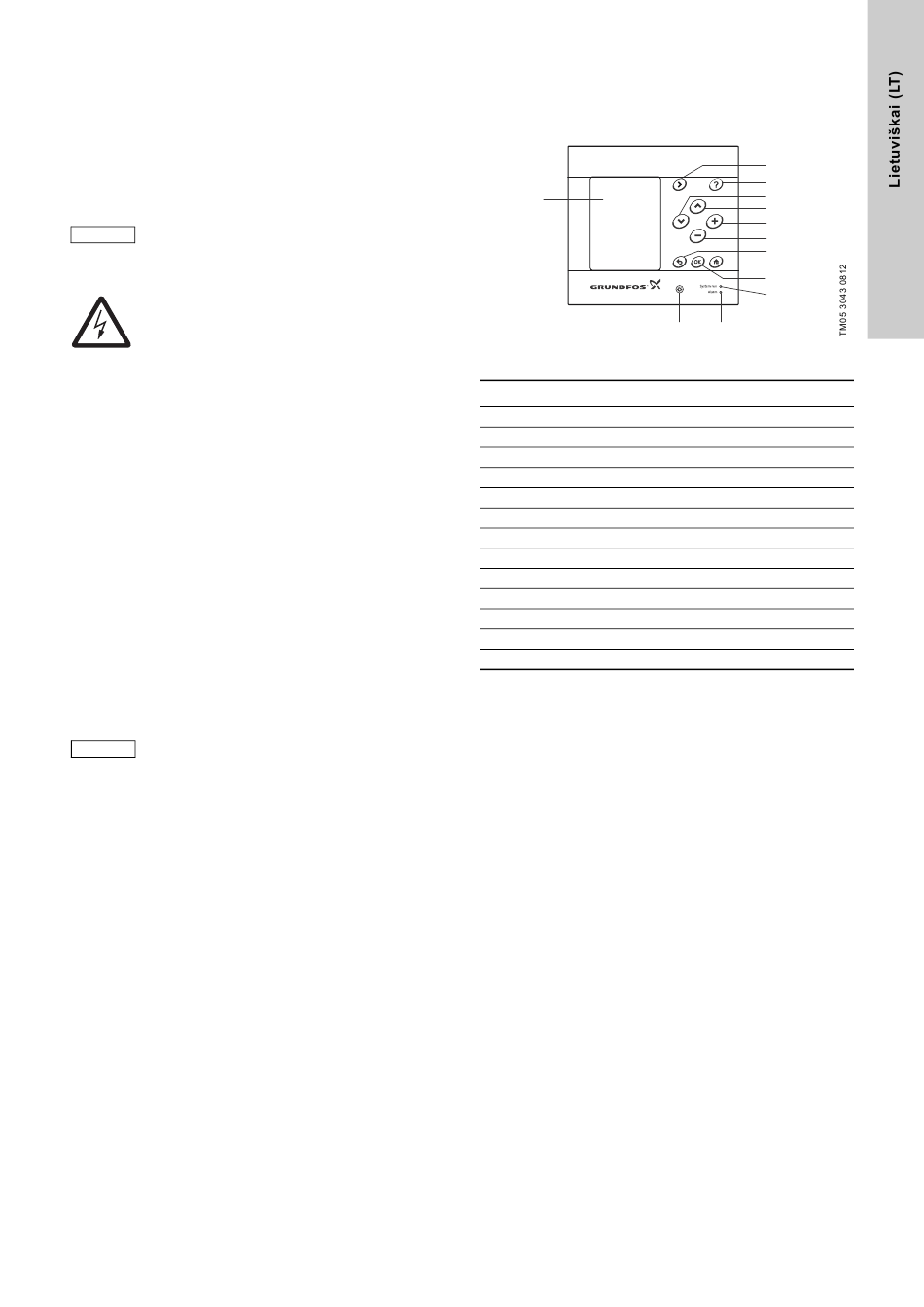

7. Valdymo skydelis
Priekiniame valdymo spintos dangtyje esantis valdymo skydelis
turi displėjų, kelis mygtukus ir du indikatorius. Valdymo skydeliu
galima keisti sistemos darbo parametrus ir sekti jos darbą.
CU 352
1
4. pav. Valdymo skydelis
Poz. Aprašymas
1 Displėjus
2 Rodyklė į dešinę
3 Pagalba
4 Aukštyn
5 Žemyn
6 Plius
7 Minus
8 Atgal
9 Pradžia
10 Gerai
11 Indikatorius, darbas (žalias)
12 Indikatorius, sutrikimas (raudonas)
13 Šviesumas
2
3
5
4
6
7
8
9
10
11
13 12
