3
Jmenovitý průtok [m /h]
100
75
50
25
5 50 70.7

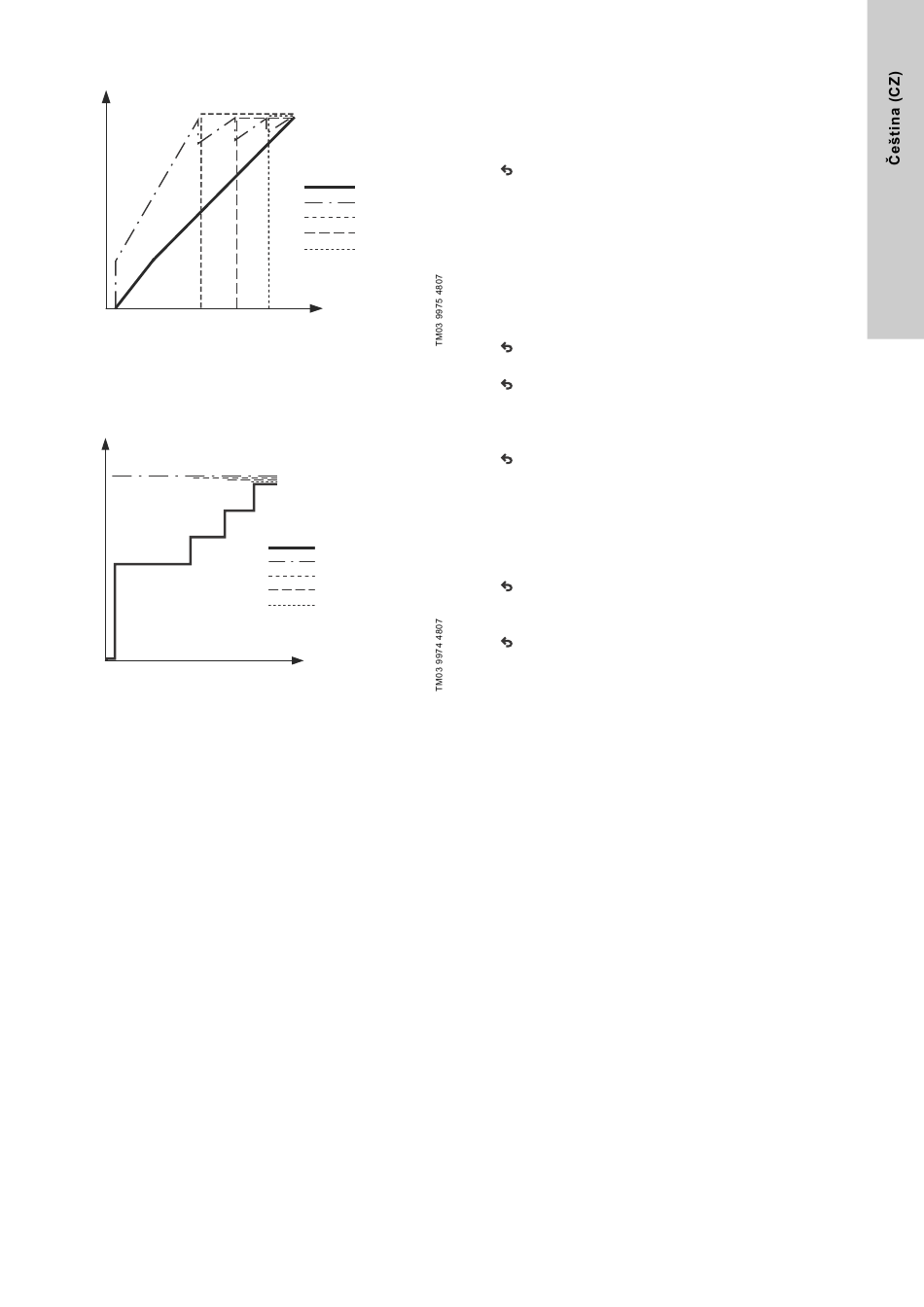

Obr. 25 Regulační křivka pro systém MPC-F v otevřené
smyčce
3
Jmenovitý průtok [m /h]
100
75
50
25
5 50 70.7 86.6
Obr. 26 Regulační křivka pro systém MPC-S v otevřené
smyčce
Rozsah nastavení
Tato nastavení musí být provedena ve spojení s otevřenou
smyčkou:
• Otevřená smyčka
• Nast. pož. hodn. 1, otev. smyčka
• Ovlivnění externí požadované hodnoty
• Normální.
Jmenovitý
průtok
Čerpadlo 1
Čerpadlo 2
Čerpadlo 3
Čerpadlo 4
Vstup [%] z
externího
86.6 100
regulátoru
Jmenovitý
průtok
Čerpadlo 1
Čerpadlo 2
Čerpadlo 3
Čerpadlo 4
Vstup [%] z
externího
100
regulátoru
Nastavení pomocí ovládacího panelu
Nastavení externího zdroje řízení tlakové stanice proveďte
následovně:
• Provoz > Další nastavení > Režim řízení.
• Zvolte: Otevřená smyčka.
• Zvolte: Zastavení
1. x 2.
2. Nastavte na 100 %: Nast. pož. hodn. 1, otev. smyčka.
3. Nastavení > Primární regulátor > Ovlivnění externí
požadované hodnoty > Přejděte na nastavení analogového
vstupu.
4. Zvolte analogový vstup a rozsah.
5. Zvolte:
• Měřená vstupní hodnota.
Objeví se displej 4.3.8.1.1.
• Zvolte: Signál 0-100 %.
6. .
7. Nastavte minimální a maximální hodnotu snímače.
8. x 2.
9. Zvolte:
• Vstupní hodnota má být ovlivněna
• Signál 0-100 %.
10. .
11. Zvolte: Nastavte funkci ovlivnění.
(Viz také část 8.7.6)
12. Nastavte počet bodů.
13. Nastavení: Externí vstupní hodnota. (Bod 1.)
14. Nastavte jako procento: Snižte požad. hodnotu na. (Bod 1.)
15. Opakujte kroky 13 a 14 pro všechny vybrané body.
16. .
17. Nastavte jako sekundy: Čas filtru.
18. Zvolte: Aktivováno.
19. x 2.
20. Zvolte:
• Provoz
• Normální.
Tlaková stanice může být nyní řízena externím regulátorem.
Tovární nastavení
Řízení s uzavřenou smyčkou.
